2D-LCの紹介は、たいてい同じ一文から始まります。
2つの次元のピークキャパシティは掛け算になる。 一次元で100、二次元で30なら、合わせて3000。
数式としては正しい。しかしこの式が成立するのは、2つの理想条件が同時に満たされたときだけです。
- 一次元のピークを十分な頻度で切り出せていること（アンダーサンプリングがないこと）
- 二次元が一次元とまったく異なる選択性を持ち、分離空間を隅々まで使えていること（完全な直交性）
現実にはどちらも成り立ちません。だから実務では、積を「割り引く」ための2つの係数を掛けることになります。これを知らずに2D-LCを組むと、「3000のはずが実測では700しかない」という結果に直面します。
本記事は、2D-LCを装置紹介ではなく設計問題として扱います。原著論文とメーカー技術資料に載っている数式と実測値を、一次資料で確認したうえで整理しました。
この記事の読み方：0節はβの式を設計の道具に書き直したもので、二次元カラムから逆算する順序を示します。1〜2節は方式の選択で、入門者にも読めるように書いています。3〜5節が本記事の核心（サンプリング理論・直交性・実効ピークキャパシティ）で、数式を扱います。6〜8節は装置と運用の実務、9節は代償、10節は応用です。2D-LCの位置づけ全体はクロマトグラフィー最新技術動向もあわせてご覧ください。
0. 「8σ幅に3〜4回」は、一次元の分離能の3割を捨てる設計点である
本記事の核心は3〜5節の β と fcoverage ですが、その前にβ の式をサンプリング回数で書き直しておくと、設計の全体像が一度で見えます。ここは筆者による式変形と計算です。
β はサンプリング回数だけで決まる（筆者計算）
一次元ピークの 8σ 幅を N 回に切り分けるなら、サンプリング時間は ts ＝ 8σ ÷ N です。いっぽう β の式の分母 ¹w は 4σ 幅なので、
ts ÷ ¹w ＝ (8σ ÷ N) ÷ 4σ ＝ 2 ÷ N
σ が消えます。これを β ＝ √(1 + 3.35(ts/¹w)²) に入れると
β ＝ √(1 + 13.4 ÷ N²)
β はカラムにも分析時間にも依存せず、「一次元ピークを何回に切ったか」だけで決まります。 数値にします。
| サンプリング回数 N | ts ÷ ¹w | β | 一次元側に残る割合 (1/β) |
|---|---|---|---|
| 2 | 1.000 | 2.086 | 47.9 % |
| 3 | 0.667 | 1.578 | 63.4 % |
| 3.5 | 0.571 | 1.447 | 69.1 % |
| 4 | 0.500 | 1.356 | 73.8 % |
| 5 | 0.400 | 1.239 | 80.7 % |
| 6 | 0.333 | 1.171 | 85.4 % |
| 8 | 0.250 | 1.100 | 90.9 % |
| 10 | 0.200 | 1.065 | 93.9 % |
| 20 | 0.100 | 1.017 | 98.4 % |
ここが最初の読みどころです。 教科書が推奨する「8σ 幅に 3〜4 回」は、β を 1 に近づけるための基準ではありません。 β ＝ 1.36〜1.58、つまり一次元で稼いだ分離能の 26〜37 % を捨てることを受け入れる設計点です。β を 1.1 まで下げたければ、8 回切らなければなりません。
推奨値が「劣化ゼロの点」ではなく「妥協点」であることは、資料ではあまり明示されません。3〜4 回を守っていても、一次元の 3 割前後は失われているという前提で数字を見る必要があります。
一次元を高性能にしても、実効値には天井がある（筆者計算）
では N を増やせばよい――そのために一次元を緩くするか、二次元を速くするか。ここで一次元を高性能にする方向が効かないことが、同じ式から出てきます。
一次元のラン時間を T、そのピークキャパシティを ¹nc とすると、平均ピーク幅は ¹w ＝ T ÷ ¹nc です。二次元のサイクルタイム ts は装置と物理で決まる定数なので、¹nc を上げる（＝ピークを鋭くする）ほど N は減り、β は増えます。割り引いたあとの一次元側の値 ¹nc/β を計算すると――
| 一次元 ¹nc | 平均ピーク幅 ¹w | N | β | 実効値 ¹nc/β |
|---|---|---|---|---|
| 25 | 144 s | 11.5 | 1.049 | 23.8 |
| 50 | 72 s | 5.8 | 1.185 | 42.2 |
| 100 | 36 s | 2.9 | 1.617 | 61.8 |
| 200 | 18 s | 1.4 | 2.732 | 73.2 |
| 400 | 9 s | 0.7 | 5.182 | 77.2 |
| 800 | 4.5 s | 0.4 | 10.217 | 78.3 |
（一次元ラン 60 分、二次元サイクル ts ＝ 25 秒で固定した場合の筆者計算）
¹nc を 100 から 400 へ 4 倍にしても、実効値は 61.8 → 77.2 で 25 % しか増えません。 8 倍にしても 78.3 です。式の極限を取ると理由が分かります。¹nc → ∞ では β → √3.35 × ts × ¹nc ÷ T なので、
¹nc ÷ β → T ÷ (√3.35 × ts) ＝ T ÷ (1.830 × ts)
¹nc が式から消えます。 一次元をどれだけ高性能にしても、実効値は T ÷ (1.83 ts) という天井に張り付くだけです。60 分・25 秒なら 78.7 が上限です。
これは Potts らが言葉で書いていることの数式版です。同論文は「アンダーサンプリングが始まると、補正後の 2D-LC ピークキャパシティの一次元ピークキャパシティへの依存性は次第に弱くなる」と述べ、結論として「1 時間未満の高速 2D 分離では、一次元のピークキャパシティを高めるための極端な手段は通常正当化されない」としています。2 節で引いたこの結論は、上の極限そのものです。
天井を上げる方法はひとつだけで、ts を縮めることです。 天井は ts に反比例します。
| 二次元サイクル ts | 天井 T ÷ (1.83 ts)（T ＝ 60 分） |
|---|---|
| 40 s | 49.2 |
| 30 s | 65.6 |
| 25 s | 78.7 |
| 20 s | 98.3 |
| 15 s | 131.1 |
| 10 s | 196.7 |
ts の下限は、二次元カラムの容積が決めている（筆者計算）
では ts はどこまで縮められるか。6 節で見るとおり、二次元のサイクルは「グラジエント＋再平衡」で、再平衡には最低 2 カラム容量が必要です。つまり ts の下限はカラム容積と流量で決まります。
Potts らの条件で検算します。彼らの二次元カラムは Halo C18、2.1 × 30 mm または 2.1 × 33 mm、2.7 µm、二次元流量 3.0 mL/min、そして再平衡時間は 3 秒に固定されていました。
総空隙率を 0.65 と仮定すると、2.1 × 33 mm のカラム容積は 74 µL。2 カラム容量は 148 µL で、3.0 mL/min では 2.97 秒（筆者計算）。論文が「3 秒」と置いた値は、その寸法と流量で 2 カラム容量を通過させる時間そのものです。
この計算は自分のカラムでもできます。
| 二次元カラム | カラム容積 | 流量 | 再平衡の下限（2 カラム容量） |
|---|---|---|---|
| 2.1 × 33 mm | 74 µL | 3.0 mL/min | 3.0 s |
| 2.1 × 33 mm | 74 µL | 2.0 mL/min | 4.5 s |
| 3.0 × 30 mm | 138 µL | 2.0 mL/min | 8.3 s |
| 2.1 × 50 mm | 113 µL | 1.5 mL/min | 9.0 s |
| 3.0 × 50 mm | 230 µL | 3.0 mL/min | 9.2 s |
| 3.0 × 50 mm | 230 µL | 2.0 mL/min | 13.8 s |
| 2.1 × 100 mm | 225 µL | 1.0 mL/min | 27.0 s |
（総空隙率 0.65 と仮定した筆者計算。系の配管容積は含みません）
3.0 × 50 mm を 2 mL/min で回すなら、再平衡だけで 13.8 秒が消えます。 ts ＝ 25 秒ならグラジエントに使えるのは 11 秒しかありません。逆に 2.1 × 33 mm を 3 mL/min で回せば再平衡は 3 秒で、22 秒をグラジエントに充てられる――Potts らの「22 秒＋3 秒」がまさにこれです。
設計の順序は、ふつうと逆になる
以上をつなぐと、2D-LC のメソッド開発は次の順で決まります。一次元から決めるのではありません。
- 二次元のカラム寸法と流量を決める → 再平衡の下限が出る
- グラジエント時間を足して ts が決まる → 一次元側の実効値の天井 T ÷ (1.83 ts) が出る
- その天井を超える一次元は、作っても無駄になる → 一次元のピークキャパシティの目標が決まる
- 天井に対して何割を受け取るかが N であり、β ＝ √(1 + 13.4/N²) がその代金
11 節で「一次元は緩く、二次元を速く」と書きますが、その「緩く」の程度を決めているのは二次元カラムの容積です。ここが 2D-LC の設計が直感に反する点で、装置選定で最初に見るべきは一次元ではなく、二次元カラムと、そこに流せる流量ということになります。
1. 3つの方式 ― 何を切り出すかで別物になる
2D-LC は「2本のカラムをつなぐ技術」ではなく、一次元の溶出液をどう二次元へ渡すかの技術です。渡し方によって3つに分かれます。
| 方式 | 何を二次元へ送るか | 向く場面 |
|---|---|---|
| ハートカット（LC-LC） | 一次元の特定の1ピークだけを切り出す | 目的成分が決まっていて、そこだけ分離を上げたい |
| マルチハートカット（mLC-LC） | 一次元の複数の狙ったピークを順次切り出す | 対象が10〜30成分程度で、全部は要らない |
| 包括的（LC×LC） | 一次元の溶出液を全量、連続的に送る | 何が入っているか分からない／全体像が要る |
選択の基準は「標的が決まっているか」です。 これは質量分析計の選び方で扱ったターゲット分析とノンターゲット分析の対立と同じ構図で、決まっているならハートカット系、決まっていないなら包括的、が出発点になります。
包括的LC×LCの場合、モジュレータが要になります。Pirok らのレビューは、これを高圧の10ポートまたは8ポート2位置切替バルブに2本のループを装着したものと説明しています。片方のループが一次元の溶出液で満たされている間、もう片方が二次元への注入器として働く――この交互動作で「サンプリングと分析の同時進行」を実現しています。
2. 一次元は「分けきらなくてよい」
2D-LCで最初に捨てるべき先入観がこれです。
一次元は最終的な分離を担いません。二次元へ渡す前の粗い仕分けです。実際、後述するサンプリング理論の帰結として、一次元のピークキャパシティを極端に上げる努力は割に合わないことが定量的に示されています。Potts らの論文は、1時間未満の高速2D分離では二次元のほうが全体のピークキャパシティへの寄与が大きく、一次元のピークキャパシティを高めるための極端な手段は通常正当化されないと結論づけています。
なぜそうなるのか。0節で式の極限として示したとおり、実効値には二次元のサイクルタイムで決まる天井があるからです。以下、その根拠を順に見ます。

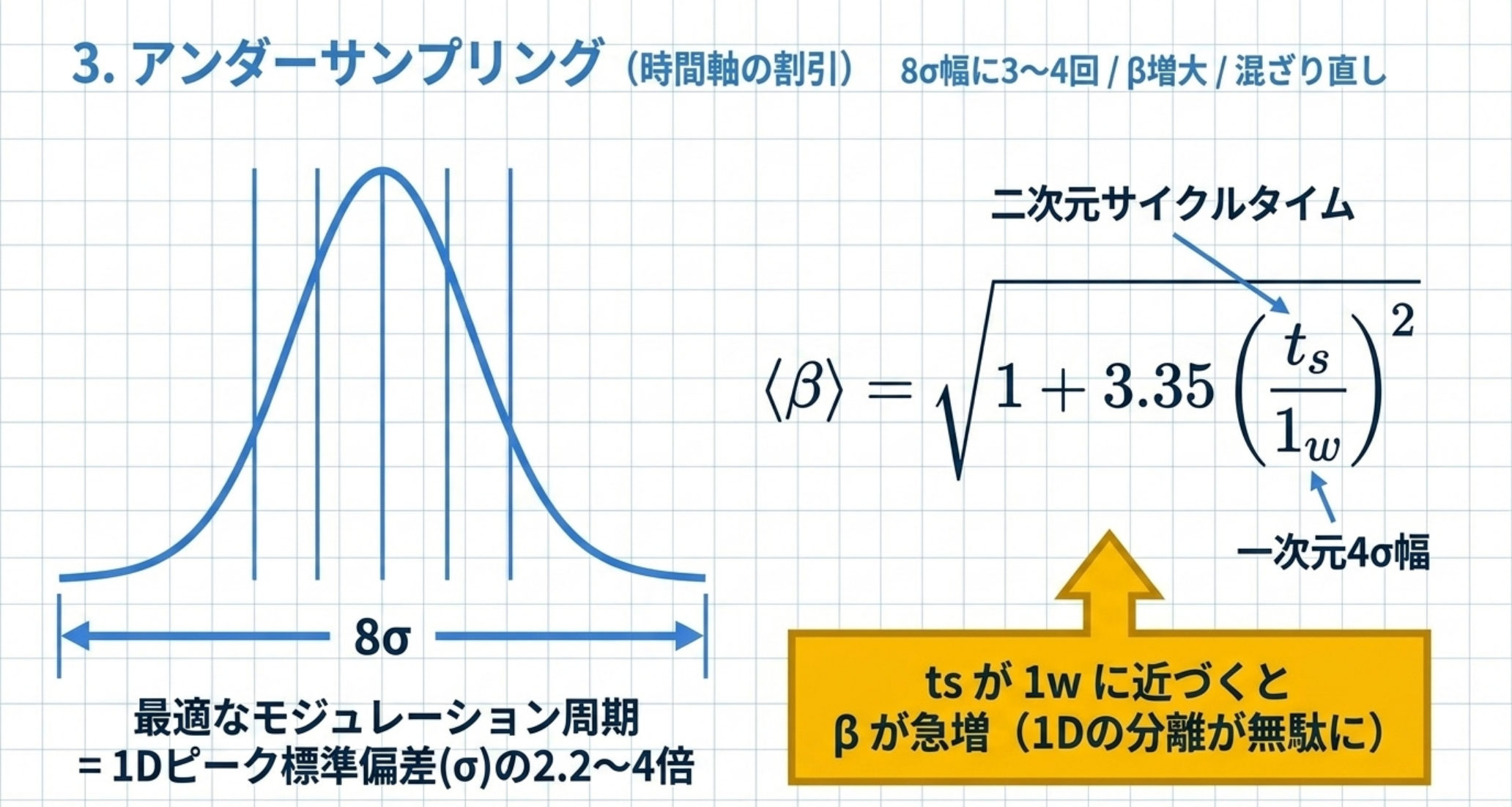

3. アンダーサンプリング ― 積が崩れる第1の理由
一次元から溶出してくるピークを、二次元へ渡すために時間で区切って切り出します。この切り出しが粗いと、一次元でせっかく分けたものが混ざり直します。これがアンダーサンプリングです。
「8σ幅に少なくとも3〜4回」という基準
基準を最初に定量化したのは Murphy, Schure, Foley（M-S-F） です。Li・Stoll・Carr および Potts らの論文は、その帰結をこう述べています。
一次元の分離が全体の分離能に大きく寄与している場合、ピーク対の分離能の深刻な低下を避けるには、一次元ピークの 8σ ベース幅にわたって少なくとも3回（または3〜4回）、溶出液をサンプリングしなければならない。
Gu・Huang・Carr の論文も同じ基準を「各一次元ピークにつき3〜4画分をサンプリングすべき」と書いています。
別の表現もあります。Horie らの検討によれば、最適なモジュレーション周期（サンプリング時間）は一次元ピークの標準偏差 σ の 2.2〜4倍です。8σ幅を3〜4回で割ると 2〜2.7σ ですから、おおむね整合します。
実務上の意味は明快です。 一次元を高効率にしてピークを鋭くするほど、σ が小さくなり、要求されるサンプリング周期が短くなります。ところがサンプリング周期は二次元の1サイクル（グラジエント＋再平衡）の時間と等しい。一次元を鋭くしすぎると、二次元が間に合わなくなるのです。これが2節の「一次元を極端に上げても割に合わない」の正体です。
補正係数 β ― Davis-Stoll-Carr の式
アンダーサンプリングによる劣化を定量化するのが、アンダーサンプリング補正係数 β です。
$$\langle\beta\rangle = \sqrt{1 + 3.35\left(\frac{t_s}{{}^1w}\right)^2}$$
- ts：一次元のサンプリング時間（＝二次元のサイクルタイム）
- ¹w：一次元ピークの 4σ 幅
分子の 3.35 は恣意的な数字ではありません。Potts らの論文は出自を明記しています。
式2の形で使われるアンダーサンプリング係数 α は、保持時間が無作為な母集団から取られ、すべてのピーク高さが指数分布から無作為に引かれる状況について、Davis らによって 3.35 と求められた。
読み方：サンプリング時間が一次元ピーク幅に対して十分短ければ β は 1 に近づき、劣化はありません。しかし ts が ¹w に近づくと β は急速に増大します。たとえば ts = ¹w なら β = √4.35 ≈ 2.09、つまり実効的な一次元ピークキャパシティが半分以下になるということです。

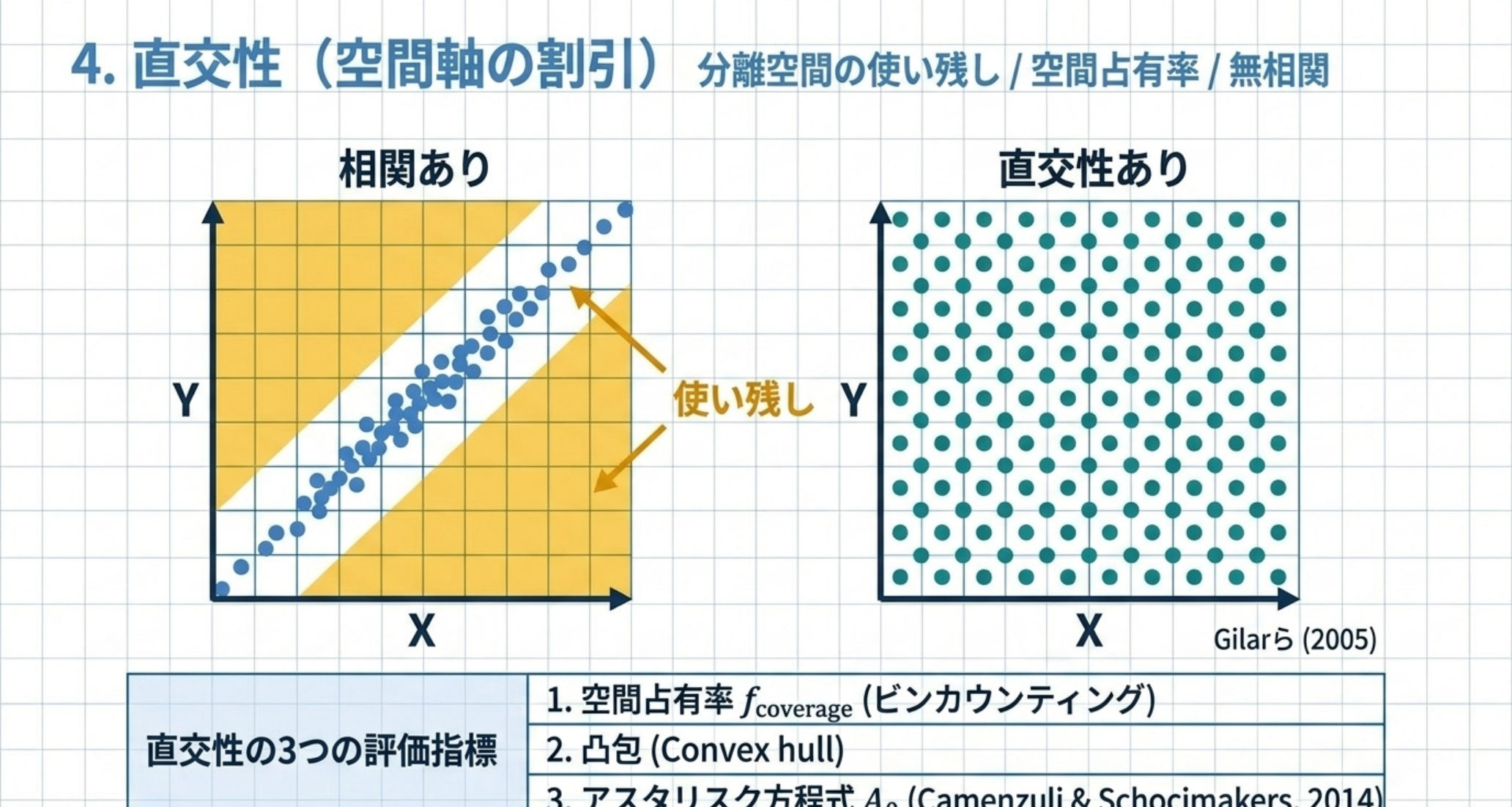

4. 直交性 ― 積が崩れる第2の理由
もう1つの割引が分離空間の使い残しです。
二次元の保持が一次元と相関していると、ピークは2次元平面の対角線上に並んでしまいます。平面は広いのに、使えているのは細い帯だけ。この「使えている割合」が空間占有率（fcoverage）です。
評価法は複数あります。
| 手法 | 考え方 | 値の範囲 |
|---|---|---|
| ビンカウンティング（空間占有率 fcoverage） | 正規化した2D平面を格子に分割し、ピークが占有したビンの割合を数える | 0〜1 |
| 凸包（Convex hull） | 全ピークを囲む最小の凸多角形の面積比 | 0〜1 |
| アスタリスク方程式（A₀） | 4本の参照線に対するピーク座標の広がりから算出。ビン分割の恣意性を排除（Camenzuli & Schoenmakers, 2014） | 0〜1 |
幾何学的手法の原型は Gilar らの2005年の論文（Anal. Chem. 77, 6426–6434）で、ここで SCX–RP、HILIC–RP、RP–RP の組み合わせが実用的な直交性を与えることが示されました。この論文は今も2D-LCのモード選択の出発点です。

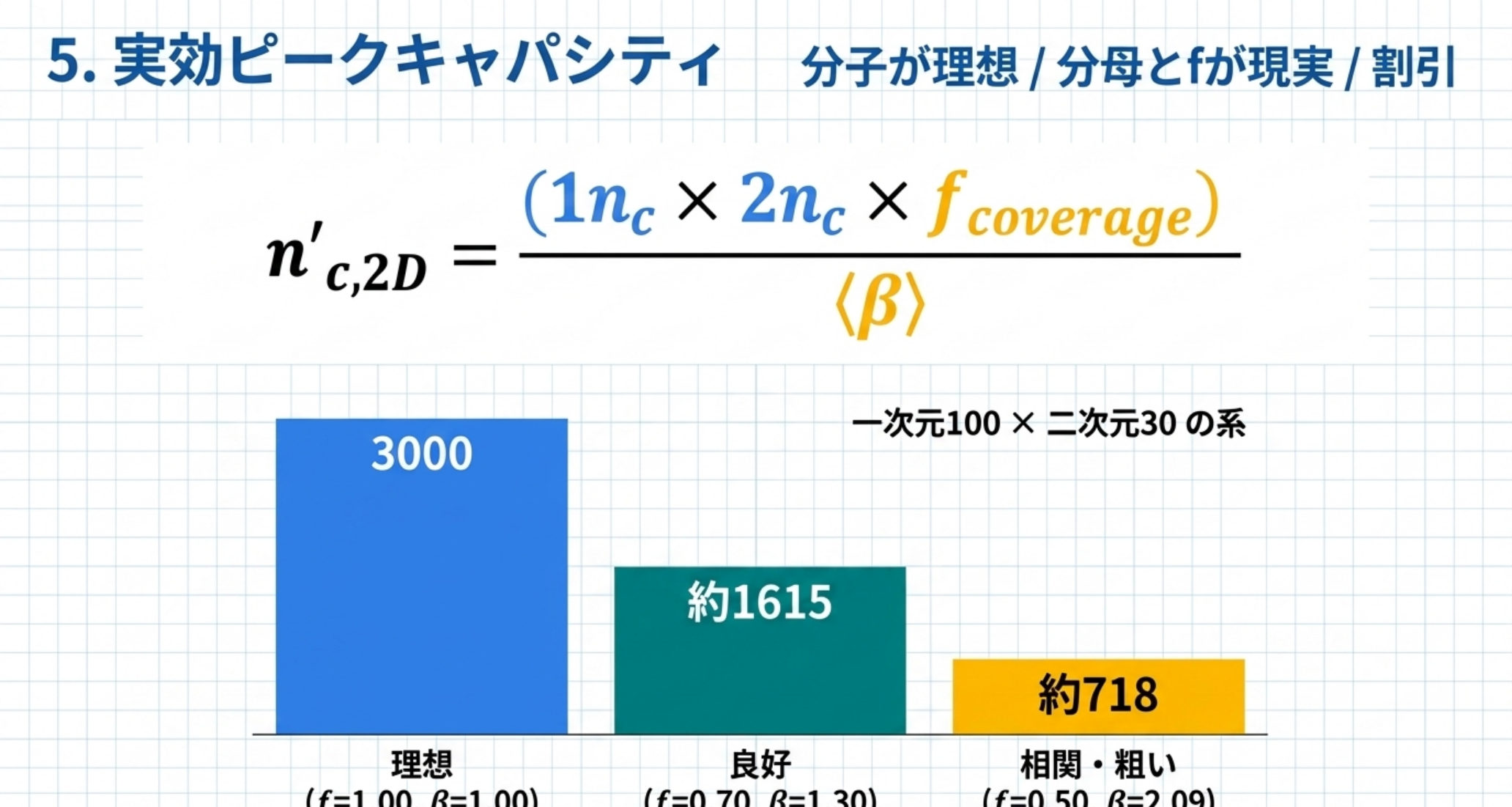

5. 実効ピークキャパシティ ― 2つの割引を掛けた式
3節と4節を統合すると、実務で意味のある式になります。Gu・Huang・Carr の論文は、Stoll らの提案としてこう書いています。
$$n'{c,2D} = \frac{{}^1n_c \times {}^2n_c \times f$$}}{\langle\beta\rangle
分子が理想、分母と f が現実です。
具体的に見ます。一次元 100、二次元 30 で「積 3000」の系を考えます。
| 条件 | fcoverage | β | 実効ピークキャパシティ |
|---|---|---|---|
| 理想（教科書の積） | 1.00 | 1.00 | 3000 |
| 良好な直交性・適切なサンプリング | 0.70 | 1.30 | 約1615 |
| 相関あり・サンプリング粗い | 0.50 | 2.09 | 約718 |
（式に上記の値を代入した計算例。fcoverage と β の値は本文で述べた範囲から置いたもので、特定の実測データではありません）
「3000」が「700」になるという冒頭の話は、この2つの係数だけで説明がつきます。2D-LCのメソッド開発とは、この f を上げ β を下げる作業にほかなりません。

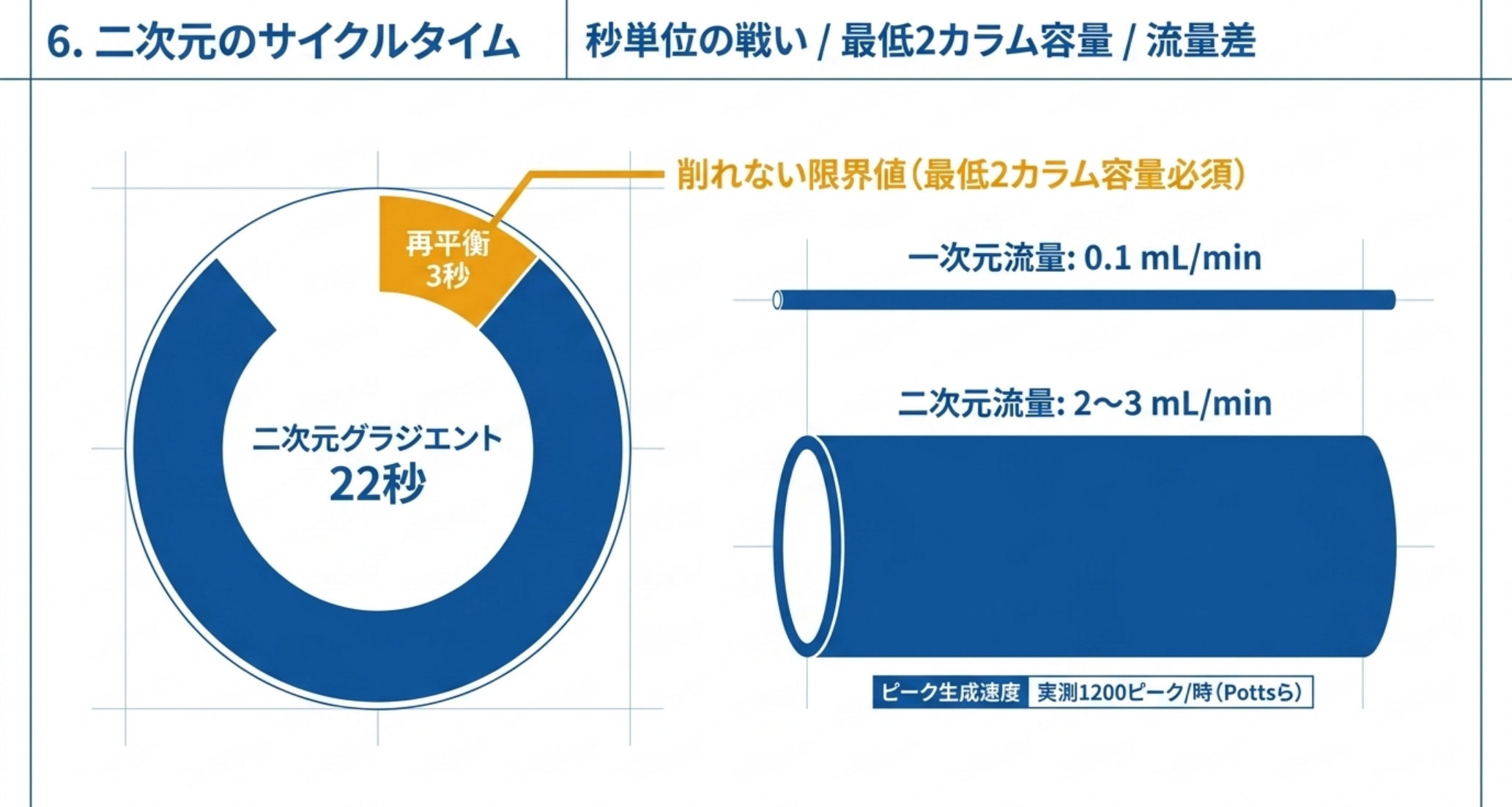

6. 二次元のサイクルタイム ― 秒単位の戦い
β を下げるにはサンプリング時間 ts を短くする、つまり二次元のサイクルを速く回す必要があります。ここが2D-LCで最も物理的な制約に当たる部分です。
サイクルは「グラジエント時間＋再平衡時間」です。再平衡は削れません。Potts らの論文は理由を明記しています。
1カラム容量は、ポンプ系と配管から強溶媒（アセトニトリルに富む溶媒）を洗い流すために必要であり、2カラム目の容量は、二次元の保持時間の再現性が満足できる水準（標準偏差 0.0005分）になるまで実際にカラムを再平衡させるために必要である。
つまり最低でも2カラム容量が要ります。この2カラム容量が何秒になるかは、カラム容積と流量から計算できます（0節）。そのうえで彼らが実際に到達した条件が次のものです。
- 二次元グラジエント 22秒＋再平衡 3秒
- 一次元流量 0.1 mL/min、二次元流量 2〜3 mL/min
- 50分のランで最大約1000ピーク、ピーク生成速度 1200ピーク/時
二次元の流量が一次元の20〜30倍であることに注目してください。二次元は「短いカラムを高流速で駆け抜けさせる」世界です。これが後述する希釈の原因にもなります。

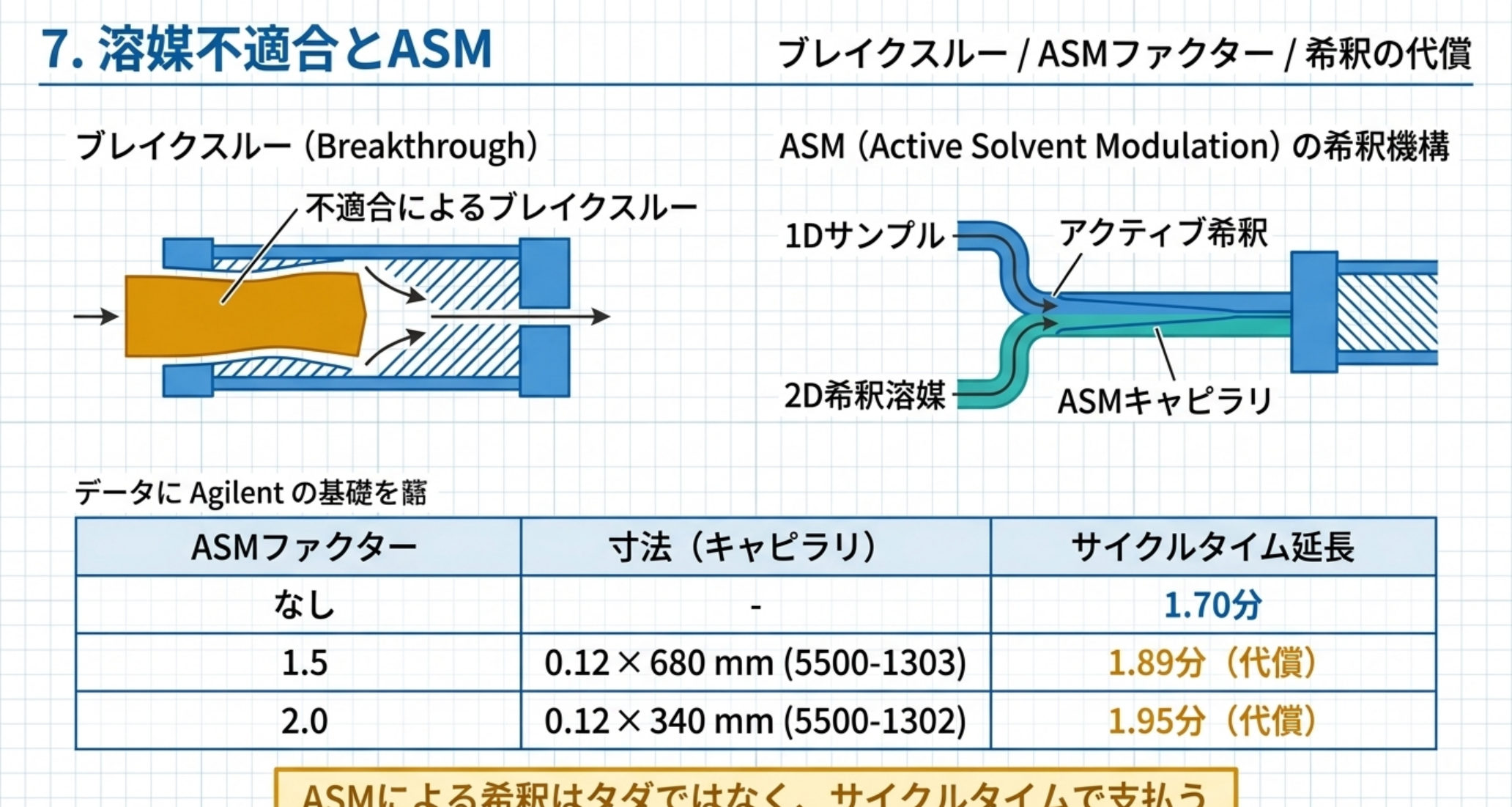

7. 溶媒不適合とアクティブ溶媒モジュレーション（ASM）
2D-LCで最も頻繁に起きる実務トラブルが溶媒不適合です。一次元の溶出液が二次元カラムにとって強すぎると、試料が保持されずに突き抜け（ブレイクスルー）、ピークが割れたり歪んだりします。HILIC×RP のように一次元が有機溶媒リッチの組み合わせでは必発です。
これを解決するのが ASM（Active Solvent Modulation） です。Agilent の技術資料は原理をこう説明しています。
ASMバルブは、サンプリングした一次元溶出液の画分を二次元の溶媒で希釈する。ASMファクターは、デッキ側の流路とASMキャピラリの間のスプリット比から生じる希釈の程度を表す。
スプリット比はキャピラリの背圧で決まるため、キャピラリの寸法を替えることで希釈倍率を選びます。
| ASMファクター | ASMキャピラリ | 寸法 |
|---|---|---|
| 1.5 | 5500-1303 | 0.12 × 680 mm |
| 2.0 | 5500-1302 | 0.12 × 340 mm |
同資料に載る RPLC-RPLC の実例では、ASMなしで二次元サイクルタイム 1.70分、ASMファクター1.5で 1.89分、2.0で 1.95分。ASMを効かせるとサイクルが 0.2〜0.25分ほど伸びる――希釈はタダではなく、サイクルタイムで支払うことがわかります。
タンパク質での効果は劇的です。 Stoll らの2018年の報告（Anal. Chem. 90, 5923–5929）では、HILIC×RP でIdeS消化した抗体フラグメントを扱う際、一次元の約70%アセトニトリル画分を水リッチな希釈液で希釈することでプラグ中のアセトニトリル濃度を二次元の初期移動相（25%）より低い水準まで下げ、タンパク質のブレイクスルーを解消しています。

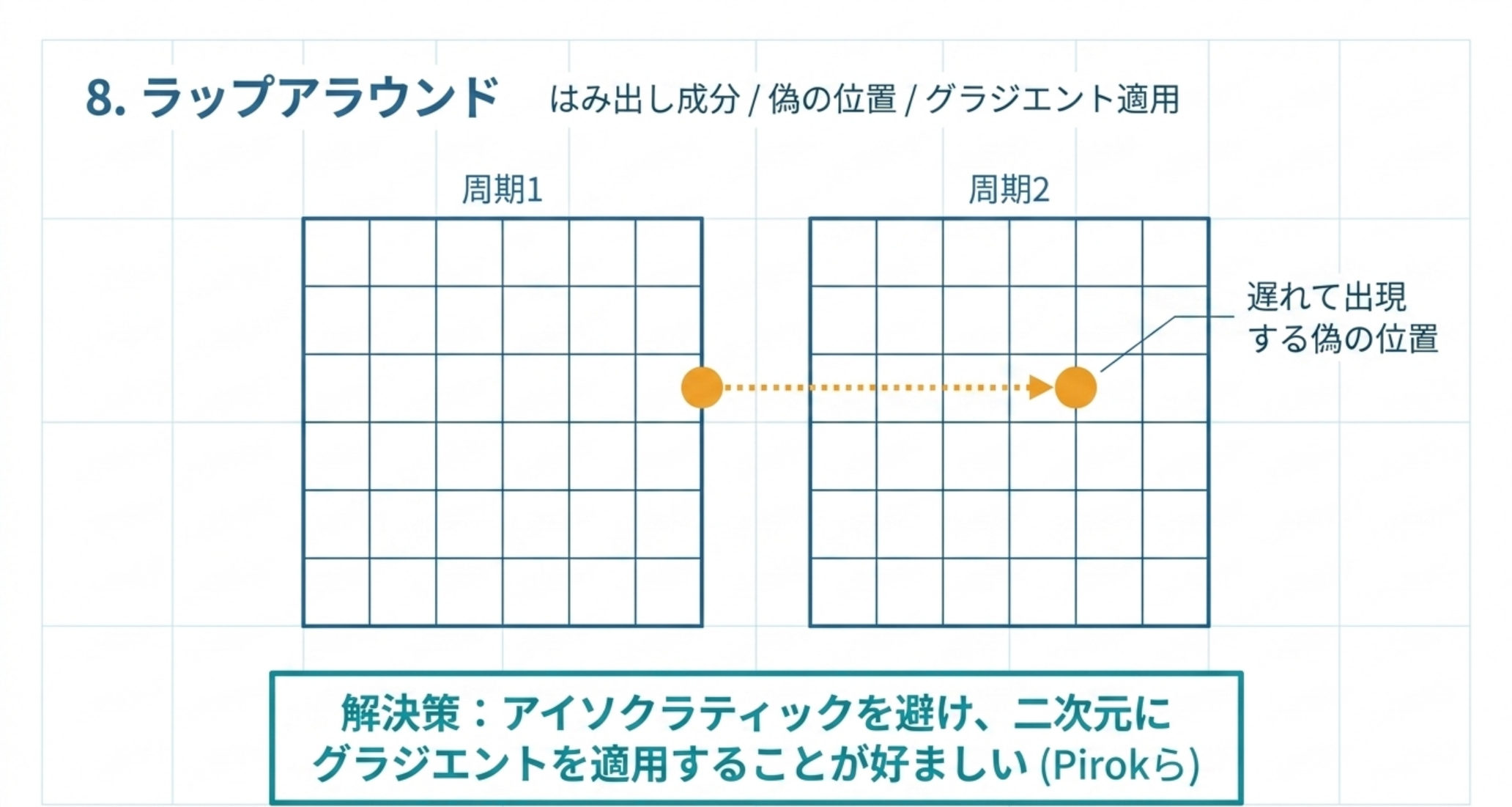

8. ラップアラウンド ― 二次元から出てこない成分
もう1つ固有の現象がラップアラウンド（wrap-around）です。
定義は、Pirok らのレビューにあるとおり「分析対象成分が二次元カラムからモジュレーション時間内に溶出せず、次のモジュレーション周期以降に遅れて現れる現象」です。
厄介なのは、遅れて出たピークが、次の画分に由来するピークと同じ場所に現れてしまう点です。2D平面上の位置が意味を失います。
回避の基本は、二次元にグラジエントを適用することです。Pirok らは、二次元をアイソクラティックにすると強保持成分が時間内に出てこないため、再平衡時間と分析時間のトレードオフはあるものの、ほとんどの場合グラジエントが好ましいとしています。

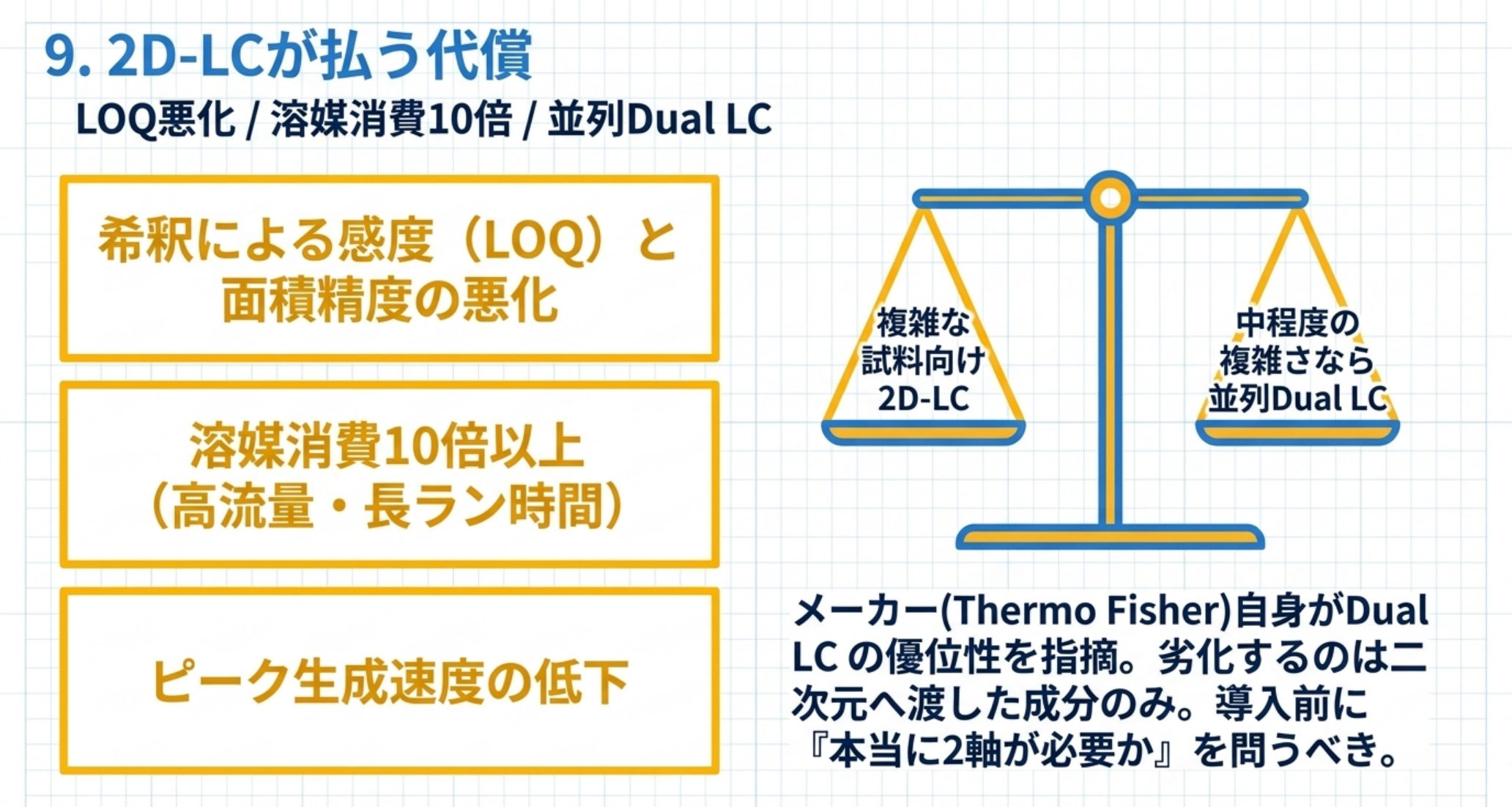

9. 2D-LCが払う代償 ― ここを直視する
導入を検討するなら、失うものも数字で見るべきです。Thermo Fisher の技術ノートは、ポリフェノール類のテスト試料でマルチハートカット2D-LC と、2台を並列に走らせる Dual LCを実測比較しており、率直な記述が並んでいます。
（1）二次元へ移した成分は感度が落ちる。
ある化合物が二次元へ移送された場合、その定量限界（LOQ）とピーク面積の標準偏差は、Dual LC のアプローチと比べて有意に高くなった。これは主に、ピークが切り出され、より内径が大きく流量の高いカラムへ移送されるときの希釈効果による。
6節で見た「二次元は一次元の20〜30倍の流量」が、そのまま感度の代償として返ってきます。一次元だけで分離できた成分については、面積精度も感度も両者でほぼ同等だったとも書かれており、劣化するのは二次元へ渡した成分だけという点が重要です。
（2）溶媒消費が10倍以上になる。
マルチハートカット構成では、ラン時間が長くなることと二次元の流量が高いことにより、溶媒消費が10倍以上に増加した。
（3）ピーク生成速度はむしろ落ちることがある。 同ノートは、2D-LCでピークキャパシティ自体は増えるものの「生み出された余剰はほとんど活用されず、ピーク生成速度（ピーク数÷全分析時間）は Dual LC より明らかに低い」と述べています。
（4）メソッド開発の負荷が大きい。 一次元と二次元の条件がオンラインで相互依存するため、最適化が難しい。これは普及の最大の障害として繰り返し指摘されています。
この技術ノートの結論は「中程度に複雑な試料なら並列Dual LCのほうが優れる」というものです。 メーカー自身がこう書いている事実は、2D-LCを選ぶ前に「本当に必要か」を問うべきことを示しています。
10. モードの組み合わせと応用
直交性が高い組み合わせとして繰り返し挙げられるのは次の3つです。
- HILIC × RP（またはRP × HILIC）：保持機構が独立で、移動相の混和性とMS適合性も良い。ただし溶媒不適合が最も起きやすく、ASMや希釈が前提になります（7節）。HILIC自体の設計はHILIC徹底解説を参照。
- IEX × RP：電荷と疎水性という独立した性質を使う。抗体の電荷異性体解析で標準的。
- SEC × RP：サイズと疎水性。分子量分布を持つ試料に。
応用の主戦場はバイオ医薬品です。抗体医薬では電荷異性体やサイズ異性体を一次元で分け、二次元で脱塩してMSへ送る、という構成が定着しています。一次元にMS非適合の移動相（不揮発性塩など）を使えるようになるのが2D-LCの隠れた価値で、これは1D-LC-MSでは原理的に不可能です。
核酸医薬やmRNAでも同様の適用が進んでおり、オリゴ核酸不純物分析で扱った課題群と接続します。
11. 分析者の視点 ― 導入前に確認すること
まず「1D-LCで足りないのか」を確かめる。 9節のとおり、中程度の複雑さなら条件の異なる1D法を2本流すほうが速く、高感度で、溶媒も食わないという実測比較があります。2D-LCは、選択性の異なる2軸が本当に必要な試料にだけ使う技術です。
一次元は分けきらない。 一次元を高効率にするほどピークが鋭くなり、要求サンプリング周期が短くなって二次元が破綻します。一次元は緩く、二次元を速くが原則です。
サンプリング周期は「8σ幅に3〜4回」から逆算する。 一次元のピーク幅を実測し、そこから二次元のサイクルタイム上限を決める。二次元のグラジエントは、その上限から再平衡分（最低2カラム容量）を引いた残りしか使えません。
溶媒不適合は設計時に潰す。 「つないでみて割れたら考える」ではなく、一次元の溶出溶媒組成と二次元の初期移動相を最初に並べて比較します。強すぎるならASM・希釈・トラップカラムのどれで対処するかを先に決める。
よくある落とし穴を挙げます。
- 積を性能値として資料に書く。 実効値は fcoverage/β で割り引かれます。積は上限であって実力ではありません。
- 一次元を高性能カラムで組んでしまう。 サンプリングが追いつかず、β が跳ね上がります。
- 二次元をアイソクラティックにする。 ラップアラウンドの主因です。
- 再平衡時間を削って保持時間がずれる。 最低2カラム容量が必要という物理があります。
- 2Dへ移した成分の定量値を、1D法と同じ精度前提で扱う。 LOQも面積精度も悪化します。バリデーションはICH Q2(R2)/Q14の枠組みで、報告値範囲を実測して決めるべきです。

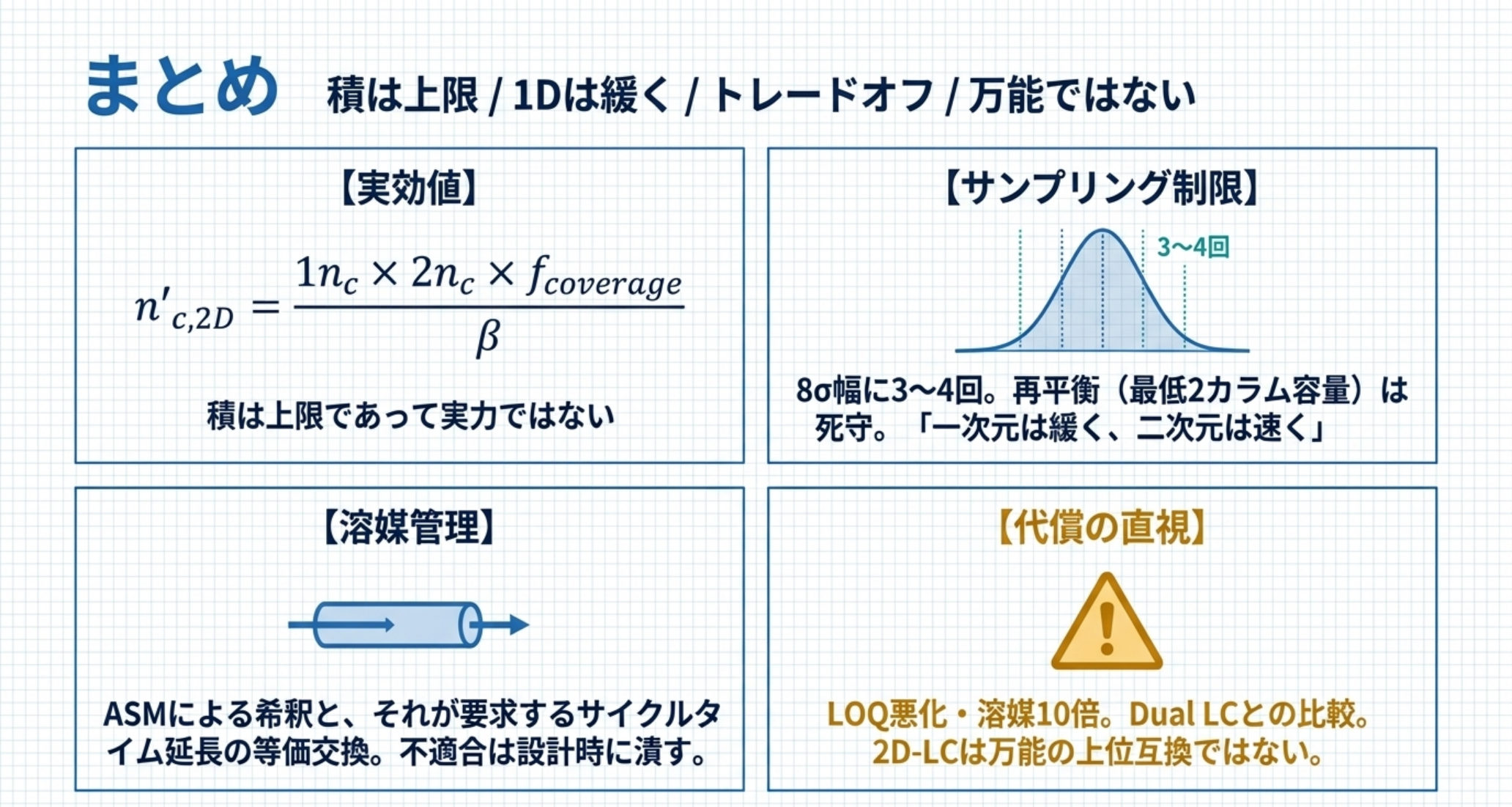

まとめ
- ピークキャパシティの積は上限であって実力ではない。 実効値は n'c,2D = ¹nc × ²nc × fcoverage / β で、空間占有率 fcoverage（0〜1）とアンダーサンプリング補正係数 β（1以上）の2つで割り引かれます。
- サンプリングは「一次元ピークの8σ幅に少なくとも3〜4回」。 別の表現ではモジュレーション周期は一次元ピークの σ の2.2〜4倍。β の式は β = √(1 + 3.35(ts/¹w)²) で、係数 3.35 は Davis らが「保持時間が無作為、ピーク高さが指数分布」という条件下で導いた値です。
- 一次元を鋭くしすぎてはいけない。 ピークが鋭いほど要求サンプリング周期が短くなり、二次元のサイクル（グラジエント＋最低2カラム容量の再平衡）が間に合わなくなります。実測で到達している例は二次元グラジエント22秒＋再平衡3秒、二次元流量 2〜3 mL/min。
- 溶媒不適合はASMで管理でき、その代償はサイクルタイム。 Agilent の実装ではASMファクター1.5（キャピラリ 0.12 × 680 mm）／2.0（0.12 × 340 mm）で、サイクルタイムが 1.70分 → 1.89分／1.95分に伸びます。
- 代償を直視する。 二次元へ移した成分は希釈でLOQと面積精度が悪化し、マルチハートカット構成では溶媒消費が10倍以上。メーカー自身が「中程度に複雑な試料なら並列Dual LCのほうが優れる」と結論した実測比較があります。2D-LCは万能の上位互換ではありません。
未確認・限界
- β の式は平均値の近似です。 Potts らが明記しているとおり、係数 3.35 は「保持時間が無作為な母集団から取られ、すべてのピーク高さが指数分布から無作為に引かれる」という統計的前提のもとで Davis らが導いた値です。実試料がこの前提を満たすとは限りません。 特定の標的成分ペアの分離を議論する道具ではなく、系全体の設計指標として使うべき式です。
- 0 節の天井の式 T ÷ (1.83 ts) は、いくつかの単純化に依存します。 ①二次元サイクル ts を一定とみなす、②一次元ラン全体で平均ピーク幅が一定とみなす、③一次元ピークキャパシティとラン時間の関係を ¹w ＝ T/¹nc で置く。グラジエント分離ではピーク幅はおおむね一定に保たれますが完全ではなく、実際の値は前後します。桁と傾向を判断するための式です。
- 再平衡時間の計算に使った総空隙率 0.65 は仮定です。 実際のカラムでは 0.6〜0.7 程度で、この範囲で再平衡の下限は ±8 % 動きます（2.1 × 33 mm・3 mL/min で 2.74〜3.20 秒）。
- 「最低 2 カラム容量」は Potts らの記述に基づくカラム側の下限で、系の配管・ミキサ容積（ドウェル容量）は含みません。 実機ではこれが上乗せされます。
- 0 節は一次元側の割引（β）だけを扱っています。 実効ピークキャパシティにはこれとは別に空間占有率 fcoverage が掛かります（4〜5 節）。天井の値は「fcoverage ＝ 1 の場合の一次元側の上限」です。
- 5 節の実効ピークキャパシティの計算例（3000 → 1615 → 718）は、本文で述べた範囲から値を置いた説明用の試算であり、特定試料の実測値ではありません。
- ASM のキャピラリ仕様とサイクルタイムの数値は Agilent の InfinityLab 2D-LC における実装値です。他社の溶媒モジュレーション機構では希釈倍率の作り方も代償も異なります。
- Thermo Fisher の Dual LC との比較はポリフェノール類のテスト試料での実測です。「中程度に複雑な試料」の線引きは試料依存で、自分の試料でどちらが有利かは実測しないと分かりません。
- 2026 年時点の各社最新 2D-LC システムの仕様比較は本記事では扱っていません。 本文で扱ったのは原理と、原典で数値を確認できた範囲の実装です。
用語集
- モジュレータ：一次元と二次元をつなぐ切替バルブ。高圧の10ポートまたは8ポート2位置バルブに2本のループを装着し、充填と注入を交互に行う。
- アンダーサンプリング：一次元ピークの切り出し回数が足りず、一次元で得た分離が失われること。
- β（アンダーサンプリング補正係数）：Davis-Stoll-Carr の係数。β = √(1 + 3.35(ts/¹w)²)。1に近いほど劣化が小さい。
- fcoverage（空間占有率）：2次元分離平面のうちピークが実際に占めている割合。0〜1。
- 直交性：2つの次元の保持がどれだけ無相関か。幾何学的手法（Gilar ら 2005）やアスタリスク方程式（Camenzuli & Schoenmakers 2014）で評価する。
- ラップアラウンド：成分が二次元からモジュレーション時間内に溶出せず、次以降の周期に現れる現象。
- ASM（Active Solvent Modulation）：一次元溶出液を二次元溶媒で希釈して溶媒不適合を解消する機構。希釈倍率はスプリット比＝キャピラリ寸法で決まる。
- ブレイクスルー：試料溶媒が強すぎて分析対象が二次元カラムに保持されず、早期に溶出する現象。
- ピーク生成速度：単位時間あたりに分離できるピーク数。2D-LCの実用性を測る指標。
関連記事
- GC×GC徹底解説 ― 変調周期を決めた瞬間に、一次元で稼いだ分離をどれだけ捨てるかが決まる【2026年版】 ― まったく同じアンダーサンプリングの問題を GC 側で。変調周期と 2D-LC のサンプリング時間は同じ量です。
- クロマトグラフィー最新技術動向 ― 2.7 µm のコアシェル粒子は、sub-2 µm と同じ効率を半分の圧力で出す【2026年版】 ― 2D-LC の位置づけと、Potts らが二次元に使った Halo（コアシェル 2.7 µm）がなぜ高流量で回せるのか。
- HILIC徹底解説 ― 逆相で保持しない極性化合物を、水層と平衡化から攻略する【2026年版】 ― HILIC×RP を組むなら必読。7 節の溶媒不適合の根っこは HILIC 側の移動相にあります。
- グラジエント最適化の実務 ― 勾配を緩める操作は、608 時間かけてもカラムを倍にした 17 分に届かない【2026年版】 ― 0 節で「二次元に何秒使えるか」が決まったあと、その秒数でグラジエントをどう組むか。
- LC装置本体の選び方 ― カタログの耐圧より、ドウェル容量がメソッドの移管可否を決める【2026年版】 ― 0 節の再平衡計算に上乗せされる系の容積。2D-LC では一段シビアに効きます。
- HPLC/UHPLCカラムの選び方 ― α を 0.05 上げた分を段数で買うなら、カラムは 3.6 倍の長さになる【2026年版】 ― 二次元カラムを選ぶための原理。短く細く速く回せるカラムが要件です。
- 抗体医薬のLC-MSキャラクタリゼーション ― 同じ1本の抗体を76研究室が測ったら、見つけた糖鎖は4個から48個だった【2026年版】 ― 2D-LC-MS が最も使われている現場。一次元に MS 非適合の移動相を使える価値もここで効きます。
- オリゴ核酸医薬の不純物解析 ― IP-RP・HILIC・2D-LC-MSで複雑なプロファイルを解く ― IP-RP × HILIC の実際の適用例。
- 分析法バリデーションが30年ぶりに変わった ― Q2(R2) が並べた定量限界の 2 つの求め方は、同じノイズから 2.5 倍ちがう値を出す【2026年版】 ― 二次元へ渡した成分の LOQ 悪化を、報告値範囲としてどう扱うか。
出典
- L.W. Potts, X. Li, D.R. Stoll, P.W. Carr「The Impact of Sampling Time on Peak Capacity and Analysis Speed in On-line Comprehensive Two-Dimensional Liquid Chromatography」J. Chromatogr. A（2010） — https://pmc.ncbi.nlm.nih.gov/articles/PMC2933795/
- X. Li, D.R. Stoll, P.W. Carr「A Simple and Accurate Equation for Peak Capacity Estimation in Two-Dimensional Liquid Chromatography」Anal. Chem.（2009） — https://pmc.ncbi.nlm.nih.gov/articles/PMC2775143/
- H. Gu, Y. Huang, P.W. Carr「Peak Capacity Optimization in Comprehensive Two-Dimensional Liquid Chromatography: A Practical Approach」J. Chromatogr. A（2011） — https://pmc.ncbi.nlm.nih.gov/articles/PMC3034304/
- B.W.J. Pirok, A.F.G. Gargano, P.J. Schoenmakers「Optimizing separations in online comprehensive two-dimensional liquid chromatography」J. Sep. Sci.（2018）DOI: 10.1002/jssc.201700863 — https://pmc.ncbi.nlm.nih.gov/articles/PMC5814945/
- B.W.J. Pirok, D.R. Stoll, P.J. Schoenmakers「Recent Developments in Two-Dimensional Liquid Chromatography: Fundamental Improvements for Practical Applications」Anal. Chem. 91(1), 240–263（2019） — https://pmc.ncbi.nlm.nih.gov/articles/PMC6322149/
- M. Gilar, P. Olivova, A.E. Daly, J.C. Gebler「Orthogonality of Separation in Two-Dimensional Liquid Chromatography」Anal. Chem. 77(19), 6426–6434（2005） — https://pubmed.ncbi.nlm.nih.gov/16194109/
- D.R. Stoll, D.C. Harmes, G.O. Staples, O.G. Potter, C.T. Dammann, D. Guillarme, A. Beck「Development of Comprehensive Online Two-Dimensional Liquid Chromatography/Mass Spectrometry Using Hydrophilic Interaction and Reversed-Phase Separations for Rapid and Deep Profiling of Therapeutic Antibodies」Anal. Chem. 90(9), 5923–5929（2018） — https://pubs.acs.org/doi/abs/10.1021/acs.analchem.7b02046
- D.R. Stoll, P.W. Carr「Two-Dimensional Liquid Chromatography: A State of the Art Tutorial」Anal. Chem. 89(1), 519–531（2017） — https://pubs.acs.org/doi/10.1021/acs.analchem.6b03506
- Agilent Technologies「The Agilent InfinityLab 2D-LC Solution with Active Solvent Modulation」（5991-8785EN） — https://www.agilent.com/
- Agilent Technologies「Method Development in Comprehensive 2D-LC」（5991-6542EN） — https://www.agilent.com/cs/library/technicaloverviews/public/5991-6542
- Thermo Fisher Scientific「Complementary Dual LC as a convenient alternative to multiple heart-cut 2D-LC for samples of medium complexity」Technical Note 73184（2019） — https://documents.thermofisher.com/TFS-Assets/CMD/Technical-Notes/tn-73184-dual-lc-alternative-heart-cut-2dlc-tn73184-en.pdf
2026年9月26日の更新で0節を追加しました。0節は既存の β の式（Davis-Stoll-Carr）を筆者がサンプリング回数 N で書き直したもの（β＝√(1+13.4/N²)）と、その極限（¹nc/β → T/(1.83 ts)）に基づく計算です。検証として、Potts らが二次元の再平衡を「3秒に固定」した条件（Halo C18 2.1×33 mm、二次元流量3.0 mL/min）について、総空隙率0.65と仮定した2カラム容量の通過時間が2.97秒になることを確認しました。二次元カラムの寸法・流量・再平衡時間は同論文の原文から取っています。
