GC×GC徹底解説 ― 変調周期を決めた瞬間に、一次元で稼いだ分離をどれだけ捨てるかが決まる【2026年版】

GC×GC ―― 包括的二次元ガスクロマトグラフィー。極性の違う 2 本のカラムを変調器（モジュレーター）でつなぎ、一次元の溶出帯を細かく切り出して二次元の高速分離へ送る。得られるのは、横軸に一次元保持時間、縦軸に二次元保持時間をとった等高線図で、同族列や異性体が構造化された模様として現れる。石油、香気、環境、フォレンジックのように成分が数百を超える試料で、共溶出を解きほぐす標準的な手段になっている。

ここで最初に押さえておきたいのは、「包括的（comprehensive）」が装置の名前ではないということだ。それは満たすべき条件の名前である。総説はこう定義する。

我々が包括的二次元クロマトグラフィー法と呼ぶのは、(i) 試料のあらゆる部分が 2 つの異なる分離を受けるか、あるいは得られた二次元クロマトグラムが（前処理を経た）試料全体を代表しており、かつ (ii) 一次元で得られた分離（分離度）が本質的に保たれている場合である。 ―― Milani, van Gilst, Pirok & Schoenmakers, J. Sep. Sci. 2023

条件が 2 つあることが効いてくる。(i) だけなら、2 本のカラムを繋いで定期的に切り出せば満たせる。だが (ii) は違う。一次元で稼いだ分離を、転送の過程で壊していないかを問うている。そして壊すか壊さないかを決めるのは、変調周期という設定値ひとつである。

本記事は、この 1 つの設定値を軸に GC×GC を解く。

この記事の読み方

• 入門者の方：「包括的とは何か」と「変調周期が決めるもの」の 2 節で、GC×GC が普通の GC と何が違うかを押さえてください。
• 現場の分析者・研究者の方：変調比 MR、ラップアラウンド、変調器のハードウェア選択、検出器に課される速度要求が実務の中心です。
• GC そのもの（固定相・相比・注入法・検出器）はGC徹底解説に、液体クロマトグラフィー側の二次元化は2D-LC徹底解説 ― ピークキャパシティの積が「絵に描いた餅」になる理由と、その回避策【2026年版】にあります。本記事は変調そのものに絞ります。
• 数値はすべて原著（査読総説・原著論文・メーカー公式）にあたって確認しています。

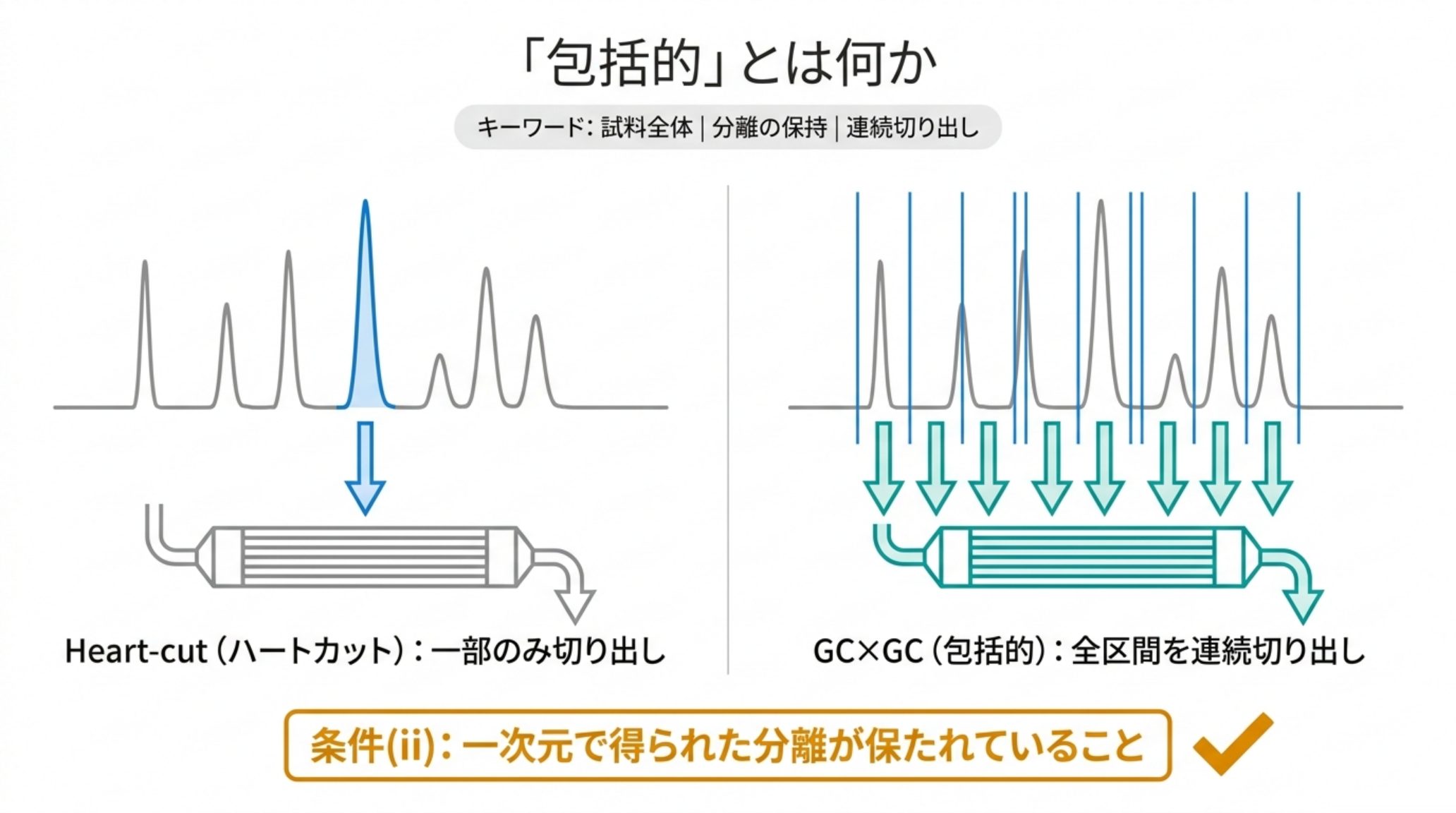

「包括的」とは何か ― ハートカットとの分かれ道

多次元 GC には 2 つの流儀がある。

ハートカット（H/C）MDGC は、一次元カラムから出てくる溶出液の一部だけを切り出して二次元カラムへ送る。最初の応用は Simmons と Snyder による 1958 年、1968 年には Deans がマイクロ流体的な流路切替機構を確立した（Pharmaceutics 2023 総説）。狙った数成分を徹底的に分けたいときには今も最適である。

GC×GC は、一次元の溶出液を全区間にわたって連続的に切り出す。ハートカットを分析の間じゅう繰り返していると考えればよい。

ただし前掲の定義 (i) には逃げ道が用意されている。総説は「多くの場合、試料は廃棄されない（すべてが検出器を通る）。別の方式では必ずしもそうではないが、一次元溶出液が二次元カラムと廃棄側（あるいは検出器）へ一定の割合で常時分割されているか、一次元ピークを正確に記述できるだけのデータ点が得られるよう、一次元溶出液の小部分について二次元分離を非常に高頻度で行っているため、二次元クロマトグラムは試料全体を代表している」と書く。つまり全量を通す必要はない。代表していればよい。

問題は (ii) のほうである。Milani らは Bruckner らによる端的な言い回しを引く。

一次元カラムがクロマトグラムを生む速さが、二次元カラムがピークを生む速さより速いこと。

一次元から次のピークが出てくるより速く、二次元が分離を終えていなければならない。この関係が崩れた瞬間、二次元の絵は出続けるが、一次元の分離は失われている。

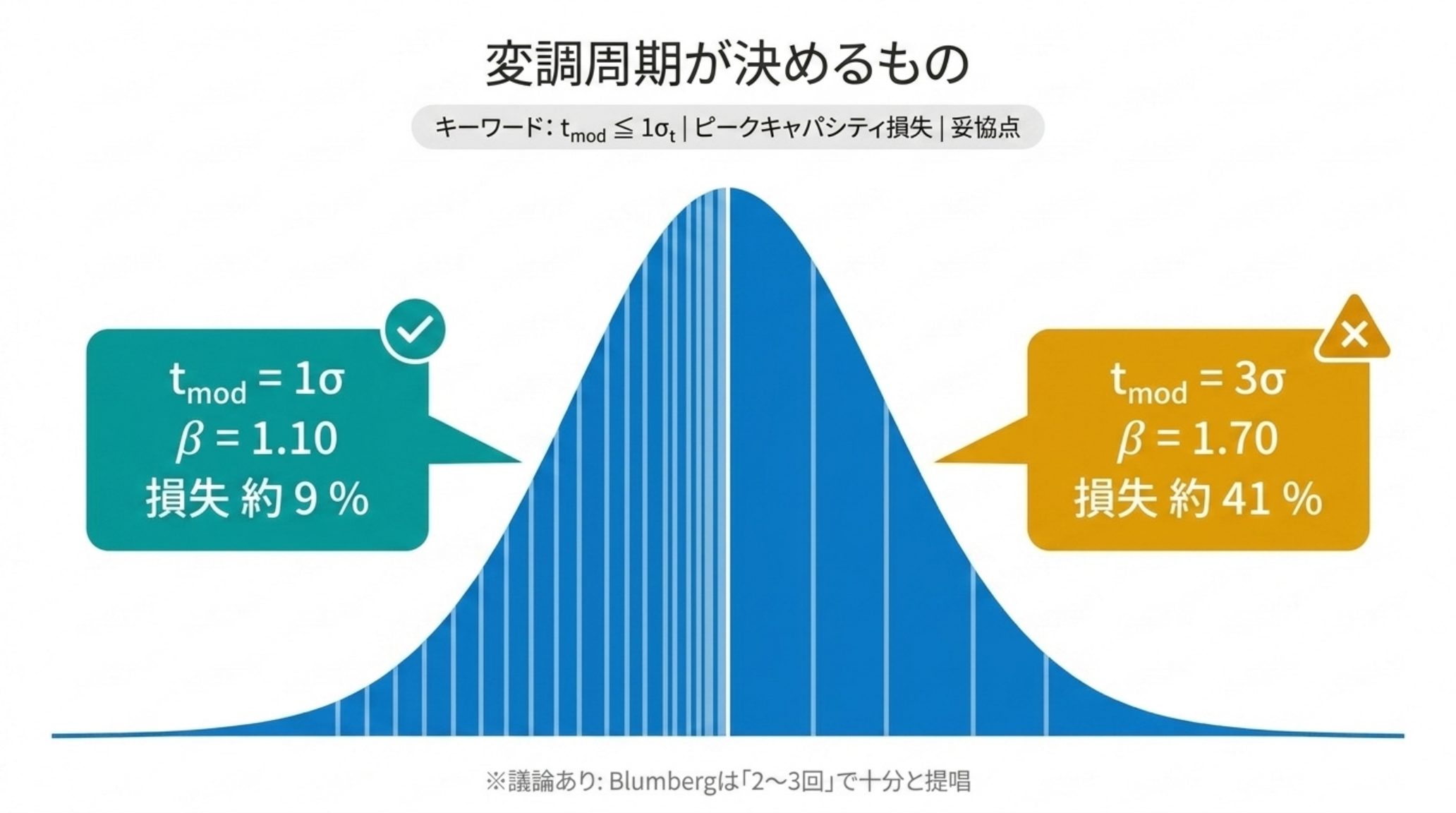

変調周期が決めるもの ― 9 % か 41 % か

では、どれだけ速く切り出せばよいのか。総説の記述はこうである。

一次元の分離度を失わないためには、一次元ピークあたり少なくとも 4 回の切り出しを行うべきだと一般に考えられている。一次元のガス流を周期的に止める（ストップフロー）操作をしない限り、2 回の二次元注入のあいだの時間、すなわち変調時間（変調周期 tmod）は、一次元ピークの標準偏差より大きくてはならない（tmod ≤ 1σt）。

さらに、開管カラムでは溶出時の保持係数が 1 を下回ることから、次の基準が導かれる。

tmod ≤ 1σt ≈ (1 + 1/¹ke) × ¹t0 ÷ √¹N ≤ 2 × ¹t0 ÷ √¹N

ここで ¹ke は一次元カラムから溶出する瞬間の保持係数、¹t0 は保持されない成分の通過時間、¹N は一次元カラムの理論段数である。総説は「高分解能 GC カラムの保持されない成分の通過時間は数分、理論段数は最大 10 万に達する。こうした数字からは、GC×GC では 1 秒程度の変調時間を狙うべきだと示唆される」と続ける。

ただし「4 回」は確定した数字ではない。 同じ総説が、Blumberg がサンプリング密度を導出した結果として「実際にはもっと少なくてよい（1 ピークあたり 4 回ではなく 2〜3 回になる）」と述べていることを併記している。教科書的に「4 回」と暗記していると、根拠を聞かれたときに答えられない。ここはまだ議論が続いていると理解しておくのが正確である。

失う分離能を計算してみる

抽象論に留めず、数字にしてみる。二次元分離では、一次元をサンプリングすることでピークが広がる。その広がりを表す係数 β は、Davis・Stoll・Carr が導いた次の式で見積もれる（2D-LC徹底解説で扱った式である）。

β = √( 1 + 3.35 × (ts ÷ ¹w)² )

ts はサンプリング周期（＝変調周期）、¹w は一次元ピークのベース幅（＝4σ）である。実効的なピークキャパシティは β で割られるので、β が大きいほど損をする。

変調周期	ts ÷ ¹w	β	実効ピークキャパシティの損失
tmod = 1σ	0.25	1.10	約 9 %
tmod = 2σ	0.50	1.36	約 26 %
tmod = 3σ	0.75	1.70	約 41 %

これは筆者が上式に代入して求めた値である（原典に表として載っているものではない）。tmod ≤ 1σt という基準を守れば損失は 1 割弱で済むが、その 3 倍に緩めると 4 割を失う。「一次元の分離が本質的に保たれている」という定義 (ii) が、なぜ変調周期の話に直結するのかは、この数字を見れば納得できると思う。

逆に、変調周期を短くしすぎても良いことばかりではない。Marriott らの総説は「比較的短い変調周期（すなわち大きな MR）は溶質の検出性を下げ、ラップアラウンドの傾向を強める。一方、長い変調周期は変調回数を減らして一次元の分離を劣化させ、加えて二次元カラムを過負荷にしうる」と、両側の失敗を並べて書いている。

変調比 MR ― 何回切ればよいかの物差し

「何回切るか」を扱いやすい量にしたのが変調比（modulation ratio, MR）である。Khummueng・Harynuk・Marriott が提案した（Anal. Chem. 2006）。定義は単純で、

MR ＝ ¹wb ÷ PM

一次元ピークのベース幅 ¹wb を変調周期 PM で割る。要するに 1 本のピークが何回に切り分けられるかである。

Marriott らの総説によれば、Khummueng らは MR = 3.0 が定量測定に十分、MR ≈ 1.5 が定性分析に十分であることを示唆している。目的で要求水準が変わるという整理で、これは実務にそのまま使える。定量したいなら 3 回以上に切る。プロファイルを眺めるだけなら 1.5 回でも像は保たれる。

なお、変調周期・MR・一次元ピーク幅は独立に決められない。一次元カラムの条件（内径・長さ・流量・昇温速度）がピーク幅を決め、その結果として必要な変調周期が決まる。変調器の設定は、一次元メソッドの従属変数である。

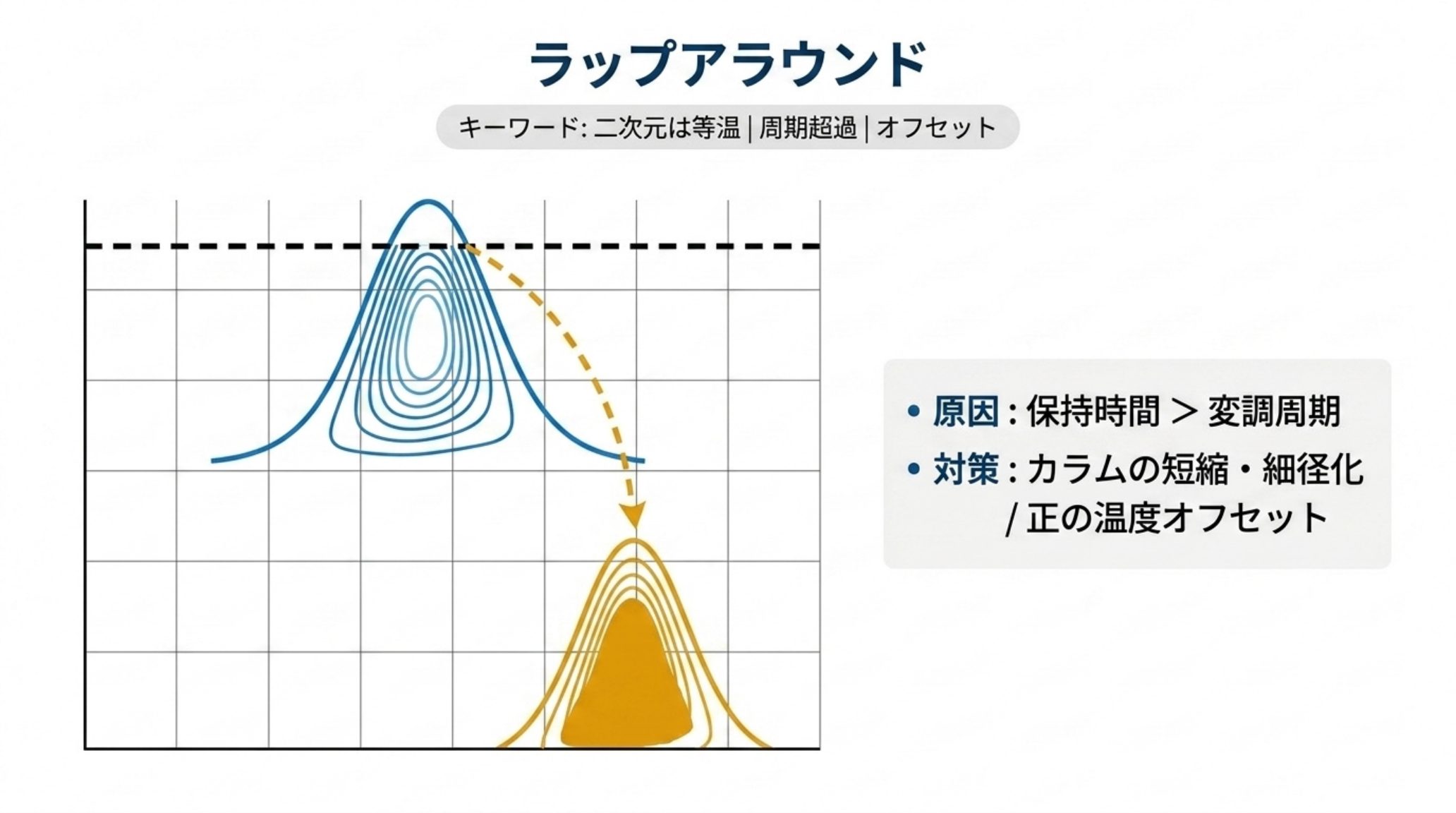

ラップアラウンド ― 二次元は実質「等温分析」である

GC×GC の方法開発でいちばん出くわす現象がラップアラウンドである。定義は明快だ。

ピークが二次元カラムで変調時間より長く保持されると、次のサイクルに現れる。多くの場合、より幅の広いピークとして現れる。 ―― Milani et al., J. Sep. Sci. 2023

なぜ起きるのか。理由は二次元分離の時間スケールにある。二次元の分離は 1 秒前後で終わるので、その 1 秒のあいだオーブンの温度はほとんど変わらない。つまり二次元は事実上、等温分析として走っている。等温では保持の強い成分ほど極端に遅れて出てくる ―― 一次元 GC で昇温プログラムを使う理由そのものが、二次元では使えないのである。

対策は 2 つある。二次元カラムを短く細くして保持を下げること、そして二次元側のオーブンに正の温度オフセットをかけて溶出を早めることである。前掲の定義から分かるとおり、ラップアラウンドは「起きたら失敗」ではなく「保持時間が変調周期を超えた」というだけなので、位置が分かっていれば読める場合もある。ただし成分が次のサイクルの成分と重なると、そこで判別できなくなる。

変調器 ― GC×GC で最も未成熟な部品

Milani らははっきり書いている ――「疑いなく、変調器は GC×GC システムで最も重要なハードウェア部品である。新しい変調器や改良された変調器の探索が近年これだけ多いことからすると、最も成熟していない部品でもあるかもしれない」。

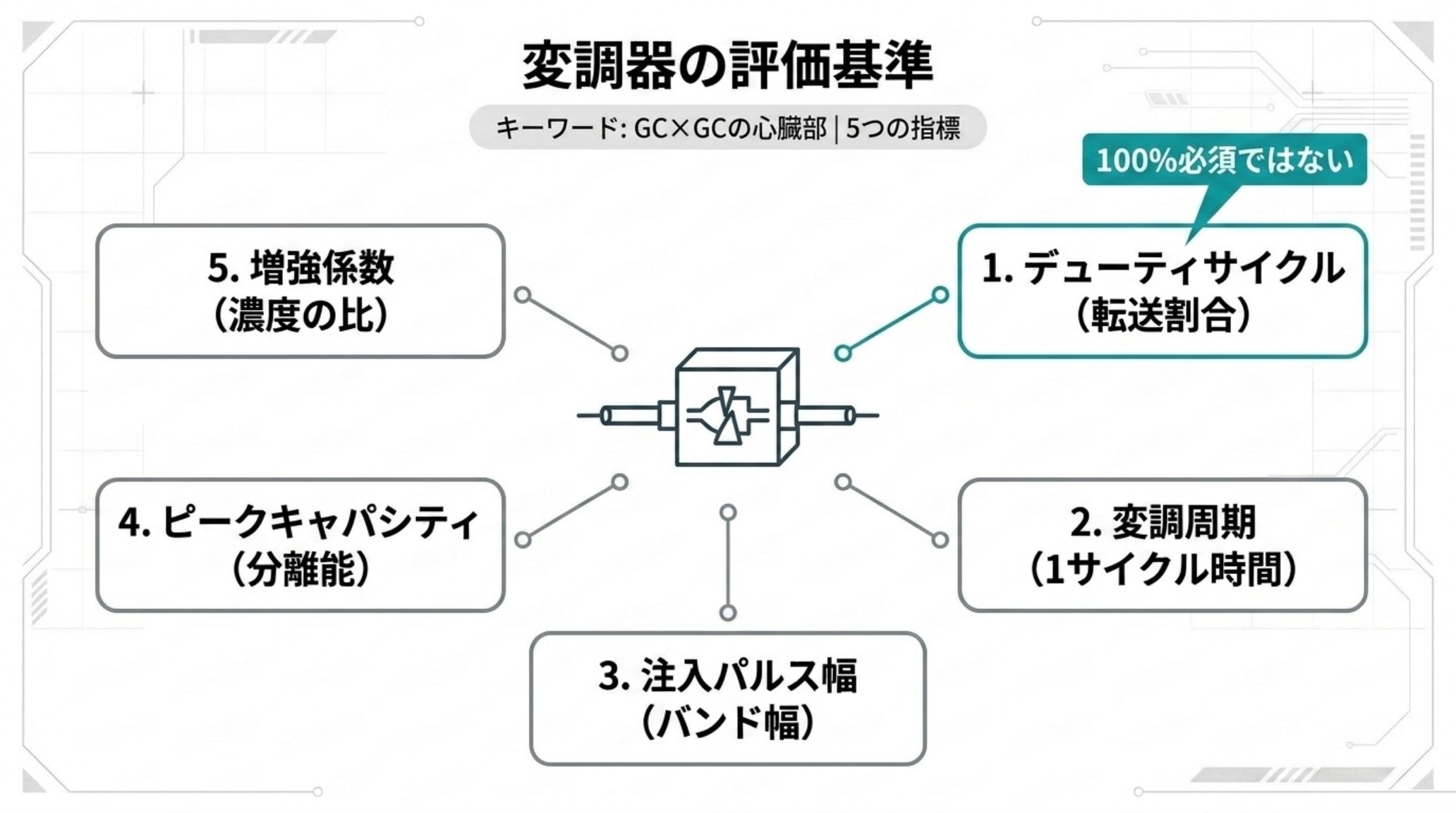

性能を測る物差しとして、同総説は Bahaghighat らが挙げた 4 つを引く。

基準	意味
デューティサイクル	一次元溶出液のうち二次元カラムへ転送される割合
変調周期	トラップと再注入の 1 サイクルにかかる時間
注入パルス幅	二次元へ打ち込まれるバンドの幅
二次元分離のピークキャパシティ	結果として得られる分離能

さらに 5 つ目として増強係数（変調の前後での分析種濃度の比）を加えてよいとしている。ただし増強係数はデューティサイクルとパルス幅から独立ではない、とも注意している。

デューティサイクルが「割合」で定義されている点は見落とされやすい。前述の定義 (i) が「全量を通す必要はない」と逃げ道を用意していたのと表裏で、デューティサイクル 100 % でなくても包括的でありうる。

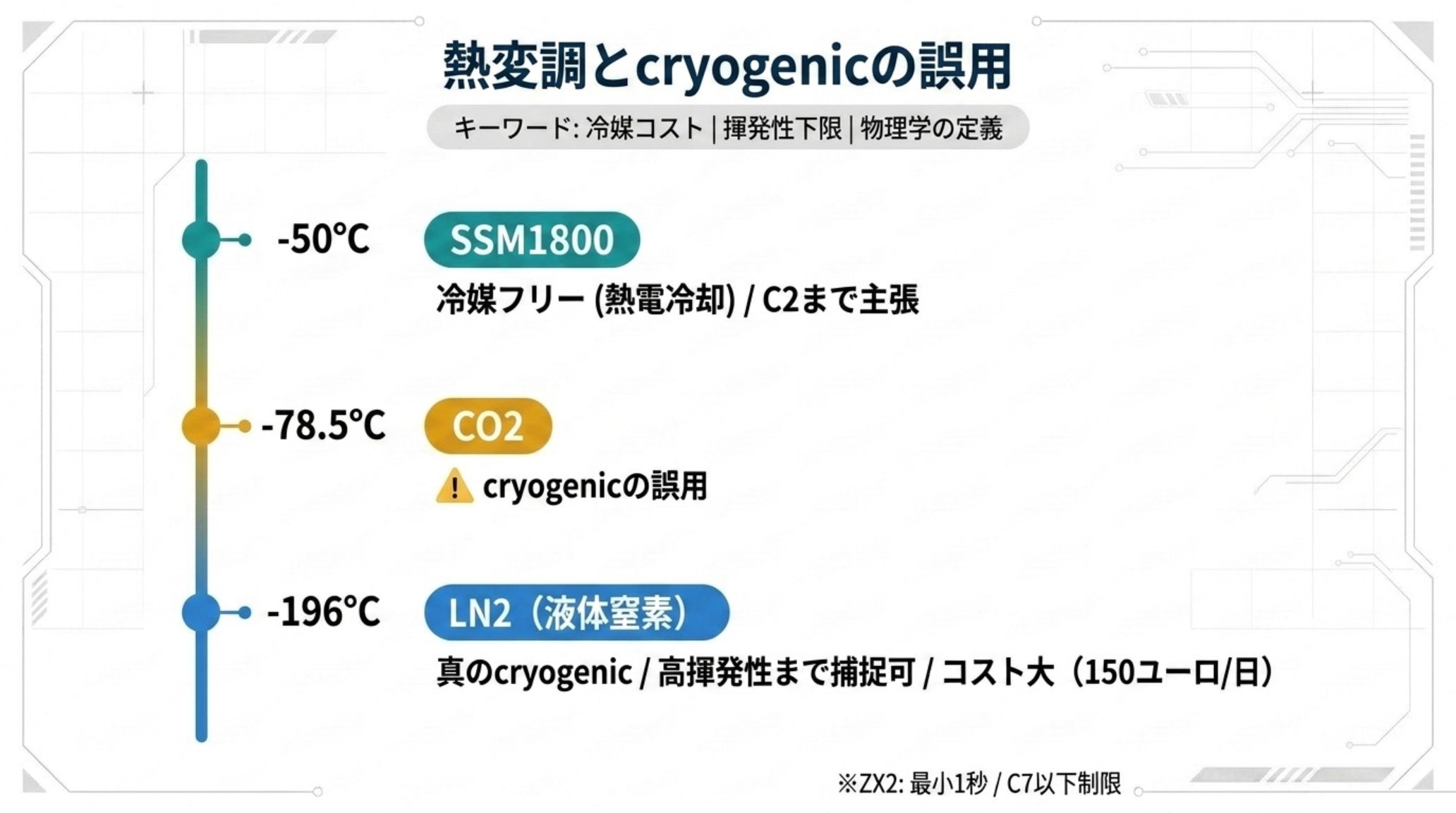

熱変調 ―「cryogenic」という言葉は、たいてい誤用されている

変調器は大きく熱変調と流路変調に分かれる。熱変調が最も古く、いまも応用論文の大多数を占める。冷たい点で分析種を捕捉し、そこを加熱して放出する仕組みである。

ここで総説が指摘している用語の問題が面白い。

cryogenic（極低温）という語は、クロマトグラファーによってかなり緩く使われている。物理学では、この語は 120 K（−153 ℃）未満で起こる過程に対して留保されている。（中略）二酸化炭素を膨張させると −78.5 ℃ の雪ができるが、これは物理学の定義によれば cryogenic と呼ぶべきではない。液体窒素は −196 ℃ であり、真に極低温の変調器に使われうる。

つまり「クライオ変調器」と呼ばれているもののうち、CO₂ を使う方式は厳密には極低温ではない。実務上どうでもよい話に見えるが、装置の仕様書を読むときに「クライオ」の一語で性能を推し量れないという意味では実害がある。

液体窒素は効く。しかし高い。 総説は、揮発性の高い分析種であっても狭く濃縮された二次元注入パルスを作れるのは冷媒（CO₂ または多くは気化させた液体窒素）を使う熱変調器だとしたうえで、コストをこう見積もっている ――液体窒素冷却の二段変調では、装置 1 台あたり 1 日 150 ユーロと見積もられている。年間 200 日稼働なら 300 万円規模になる。「消耗品コストは相当なものになりうる」という総説の表現は控えめである。

これが「冷媒フリー / 消耗品フリー」の新世代を生んだ動機である。冷凍機型（冷媒を閉ループで使うので原理的に消耗品が不要）と、ペルチェ素子による熱電冷却（冷媒そのものが不要）の 2 系統がある。

ただし性能には制約が残る。総説が挙げている実例が具体的で参考になる。

• SSM1800（J&X Technologies の固体変調器）：熱電冷却で −50 ℃ 〜 50 ℃ の動作範囲。変調キャピラリの入口と出口には「マイカ加熱」で 350 ℃ まで加熱する。マイカ石を介した間接加熱は省エネだが、急速な温度変化ができない。変調カラムの固定相の正体はメーカー非開示。メーカーは C2 炭化水素という高い揮発性まで対応できると主張している。
• ZX2 変調器：Al-Rabiah らが石油製品の硫黄化合物のスペシエーションに用いた際、欠点として最小変調時間 1 秒と、C7 アルカン以下の揮発性の分析種に限られることを挙げている。

液体窒素をやめると、たいてい高揮発性側の捕捉能を失う。ここが選択の分かれ目になる。

流路変調 ―「GC×GC 版のスプリット/スプリットレス注入口」

もう一方の流路変調は、バルブや流路の切替でガスの流れを操作する方式である。冷媒を一切使わない。

主流は RFF（reverse fill/flush、逆充填/フラッシュ）である。動作は単純で、変調キャピラリを一次元カラムの溶出液でゆっくり満たし、そのあとはるかに高い流量で一気に二次元カラムへ吐き出す。Griffith らはバックフラッシュ方式のほうが変調キャピラリの洗い出しが効率的であることを、高濃度成分でベースラインまで戻ることから示した。変調キャピラリが過充填になったときに一次元溶出液が二次元へ突き抜けるのは、充填サイクル中に変調キャピラリを二次元カラムから切り離すベント用の抵抗管を入れることで防いでいる。Giardina らはこの逆充填/フラッシュ変調器の設計と運転について正確なモデルを構築した。

方式の比較データもある。Moreira de Oliveira らは最適化した前方フラッシュ（FF）と RFF を比較し、C20 以上の炭化水素では RFF のほうが優れることを見出した。

流路変調器を長年にわたり開発してきた Seeley らは、自分たちの変調器を 「1 次元 GC におけるスプリット/スプリットレス注入口の GC×GC 版」 と表現している。二次元注入パルスの幅を、一次元・二次元カラムの流量を変えることなく精密に制御できるという主張で、この比喩は変調器の役割を掴むのに分かりやすい。

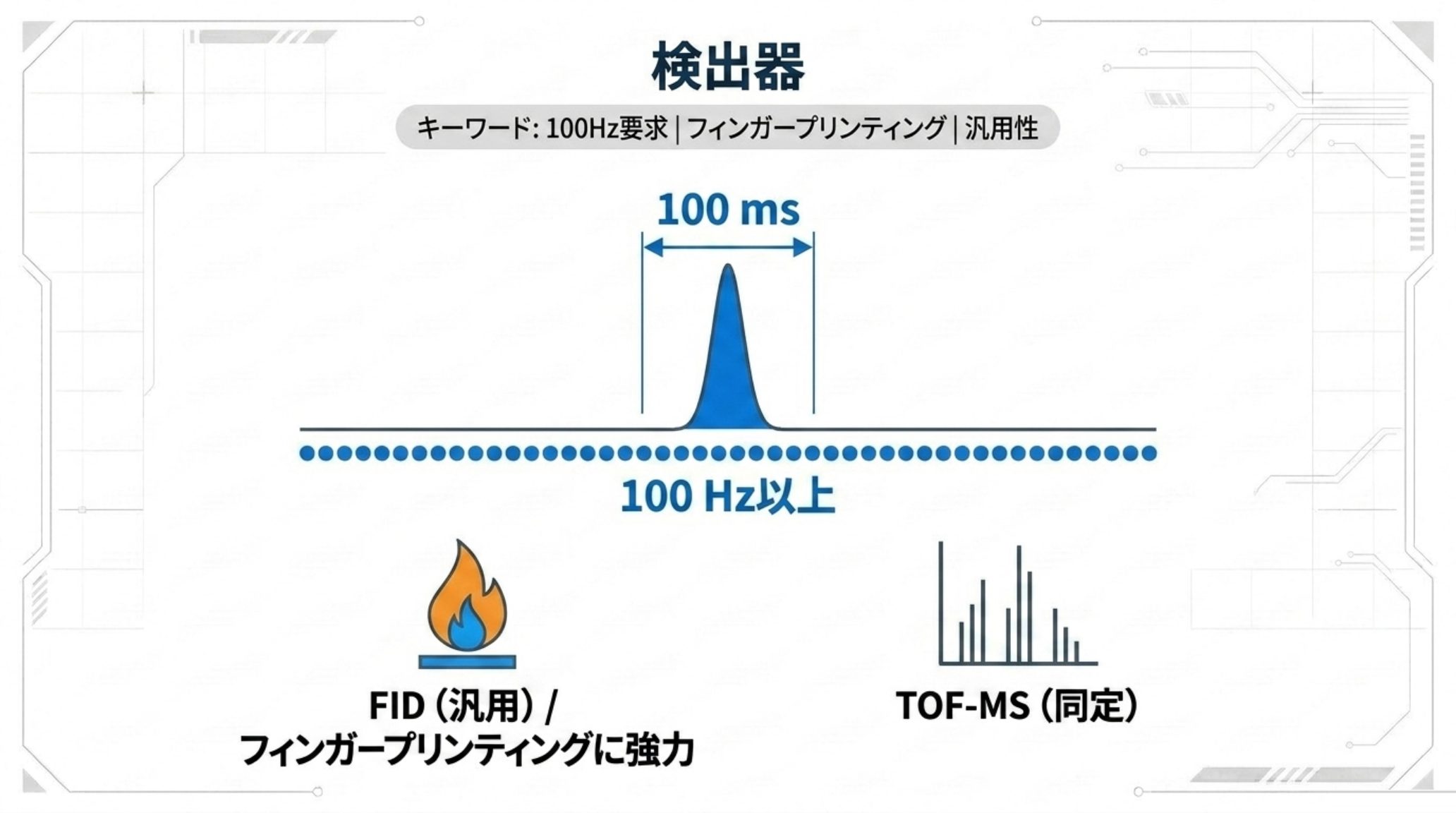

検出器 ― 100 ms のピークに何が必要か

二次元のピークは極端に細い。ここが検出器への要求を決める。Marriott らの総説の記述は具体的である。

二次元で生じる非常に狭いクロマトグラフィー的バンド幅は、検出器の種類に制約を課し、高速なデータ取得を必要とする。二次元ピーク幅 100 ms の変調ピークに対して、ガウス型ピークを信頼できる形で構築するには 100 Hz 以上のサンプリング速度が必要であり、それを最もよく満たすのは汎用検出器である水素炎イオン化検出器（FID）である。

FID は最大 500 Hz の取得速度を持ち、速度の点では申し分ない。だが同総説が続けて指摘するとおり、FID は記述的な情報を与えない。何が出たのかが分からないので、未知試料のプロファイリングには向かない。

そこで質量分析との結合になる。GC×GC では長らく TOF-MS が定番とされてきた。スキャンではなく全イオンを同時に取得する原理なので高い取得速度を出しやすく、スペクトルの一貫性が高いためデコンボリューションが効きやすい。

ただし 2026 年時点では、四重極も選択肢に入ってきている。 島津は 2024 年 8 月に、GCMS-QP2050 の 30,000 u/sec という高速スキャンでディーゼル燃料の GC×GC 分析を行った応用例を公開している。同社は「30,000 u/sec のスキャン速度が、近接しすぎたピークの分離を改善し、化合物の正確な同定を可能にした」としている。「GC×GC には TOF しかない」という理解は、更新が要る。

それでも FID が消えない理由

検出が MS へ大きく振れているのは事実である。Milani らも「GC×GC の検出は MS へ大きく舵を切りつつあるように見える。研究環境では確実にそうであり、それは学術文献から明らかである」と認めている。

だがそのうえで、こう続ける。

しかしながら、GC×GC がとりわけ有用なのは（非標的の）フィンガープリンティングである。限られた数の分析種を対象とする標的分析について、GC×GC が GC-MS と競合できるか、あるいはどれほどの頻度で競合しうるかは、なお見極めが必要である。フィンガープリンティングに対しては、FID のような（半）汎用検出器や、SCD のような元素選択的検出器が依然として魅力的である。

つまり「何が入っているか全部知りたい」ときに GC×GC は強く、そこでは応答が化合物によらず素直な FID や、硫黄だけを見る SCD のような検出器がむしろ扱いやすい。標的成分を数個だけ定量したいなら、そもそも 1 次元の GC-MS で足りる可能性を先に検討すべきである ―― これは総説が正面から書いている論点で、GC×GC を導入するかどうかの判断に直結する。

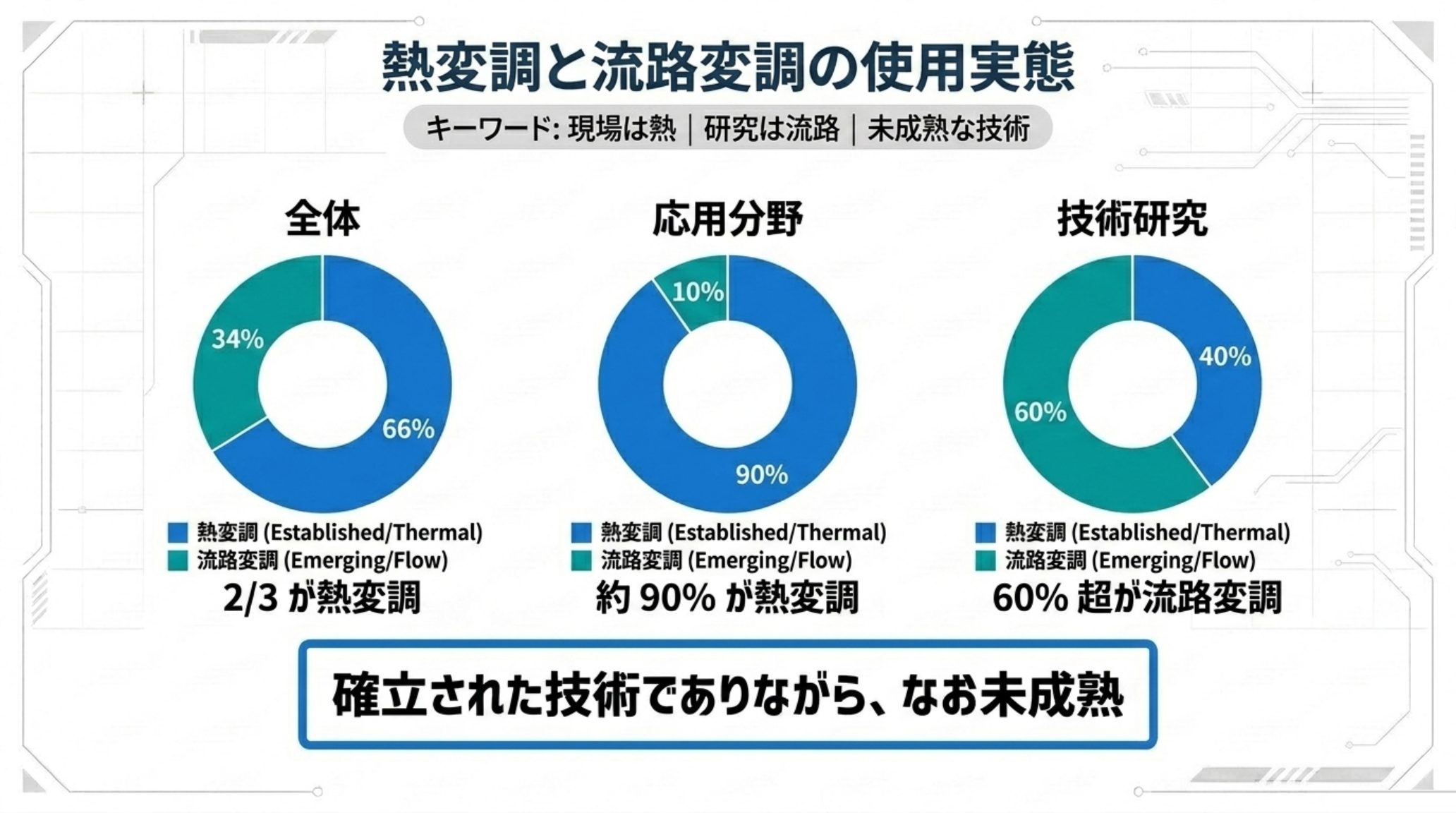

熱変調と流路変調、実際にはどちらが使われているか

「どちらを選ぶべきか」は好みの問題に見えるが、Milani らは論文を棚卸しして数字を出している。ここが本記事でいちばん実務的に効く部分かもしれない。

最近の論文の棚卸しによれば、全体としては熱変調が全事例の 3 分の 2 で使われている。しかしながら、応用志向の論文では約 90 % が熱変調を採用している一方で、技術志向の論文では 60 % 超が流路変調に関わっている。

読み方はこうなる。現場で使われているのは圧倒的に熱変調。新しく研究されているのは流路変調。 同総説は「最近の研究が将来の応用を示すものであるなら、今後数年で流路変調へのシフトが見られるかもしれない」とし、熱変調から流路変調へのメソッド移管を助けるツールがそれを後押ししうると述べている。

そして、この乖離そのものについての評価が率直である ――「研究と応用のあいだのこの食い違いは、GC×GC が重要で確立された技術でありながら、なお未成熟であり、今後さらに改善していく可能性が高いことを裏づけている」。

同総説の結論は 3 点にまとめられている（重要な順に）。

1. きわめて大きな進歩が成し遂げられつつある。
2. 熱変調器は、冷媒の消耗品を必要としなくても優れた性能を出す。
3. 新しい流路変調器は熱変調器と競合でき、しかもより単純で扱いやすい傾向にある。

装置更新の判断材料としては、この 3 点で足りると思う。消耗品コストを理由に熱変調を諦める必要はもうないが、扱いやすさを取るなら流路変調に分がある。

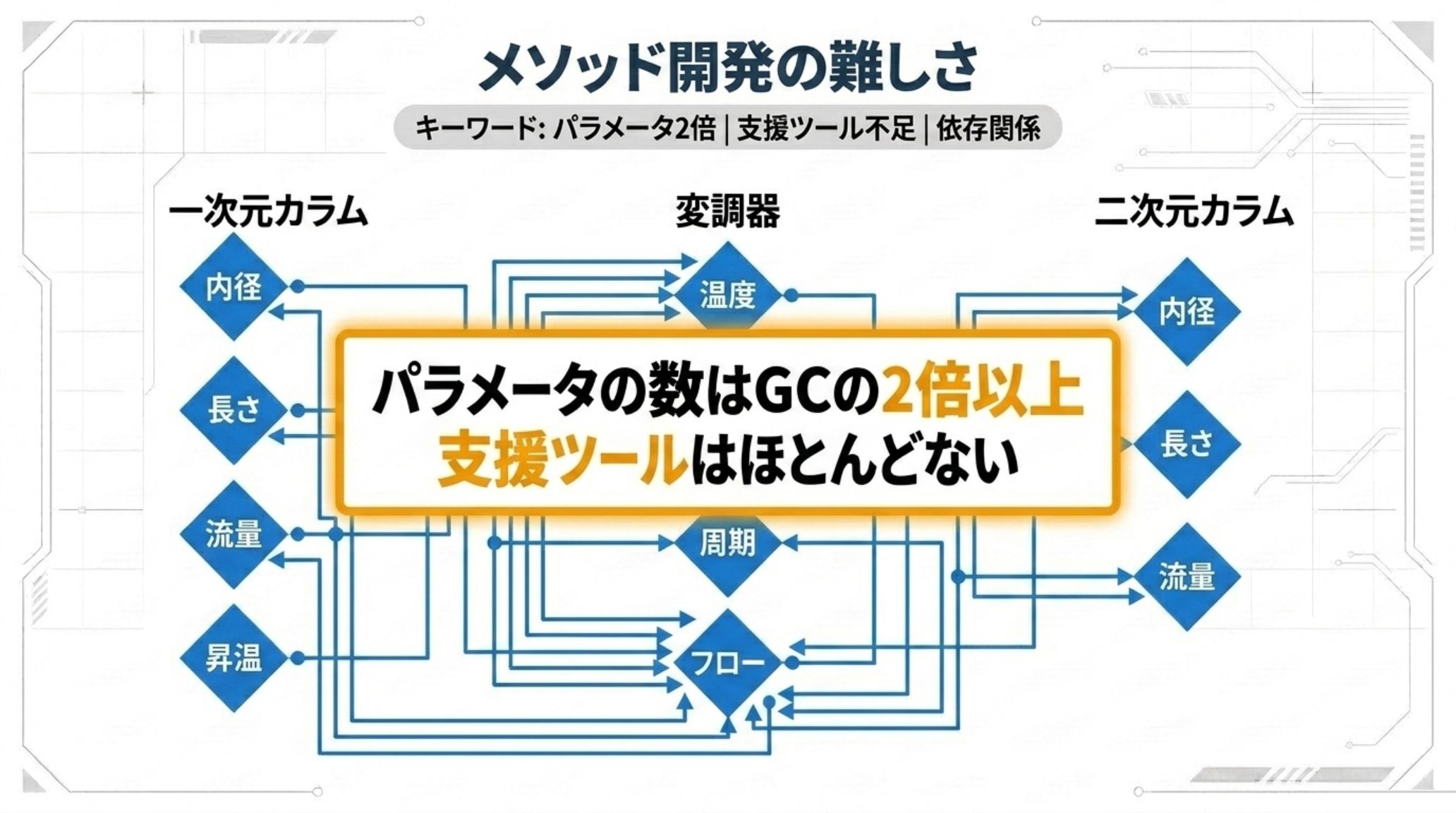

メソッド開発が難しい理由 ― 決めるべきパラメータが 2 倍以上ある

GC×GC のメソッド開発が大変だという実感には、根拠がある。

GC×GC が 1 次元 GC より複雑であることは否定できない。GC×GC のメソッドを開発する際に選択あるいは最適化しなければならない関連パラメータの数は、GC の 2 倍以上である。関連パラメータの現実的な値の組合せが無数にあるため、メソッド開発は困難な、というより気の遠くなるような作業になる。

対策のひとつが保持予測である。分析種が事前に分かっているなら、溶出時間を予測できればメソッド開発の労力は減る。ところが総説はここでも冷静で、「相互に依存するパラメータが多数あるため、適切なモデルを開発するのはかなり込み入っている」とする。

保持モデリングの課題は 2 つに分かれる。

(i) 分析種によらない、2 本のカラムの圧力と流量の特性。 カラムの長さ・内径・入口出口圧・ガス粘度が分かればクロマトグラフィー理論から任意点の圧力と線速度を計算できる。問題は熱変調である。温度変化が時間依存の追加的な効果を生み、モデルを複雑にする。「これらの計算の不確かさはモデルに伝播し、誤差を増大させる」。

(ii) 分析種固有の保持パラメータ。 移動相と固定相のあいだの移動に伴う部分モルエンタルピー・エントロピーと定圧モル熱容量で表される。この目的に使える正確で汎用的な予測モデルは存在しないため、同じ固定相のカラムでの 1 次元あるいは 2 次元の実験から実測で得るのが通例である。

さらに、二次元の保持時間予測は一次元より難しいと考えられている。理由は 2 つで、変調器が持ち込む変動が保持モデルに織り込まれていないこと、そして MS 検出では二次元カラムの出口が真空条件になることである。Jaramillo と Dorman は二次元保持時間の予測誤差を調べ、アルカンのデータへの多項式フィットに基づく経験的補正を導いている。

結論として総説はこう書く ――「GC×GC のメソッドを開発し最適化することは複雑な作業であり、現在それを支援するツールはほとんどない。（中略）保持モデリングのソフトウェアツールはいまだ未成熟であり、一般の（分析）ユーザーには手が届かない。この明白なニーズを埋めるには、なお多くの研究が必要である」。

この記事で挙げてきた「決める順番」が重要なのは、支援ツールが無いからである。手順で縛るしかない。

どこまで伸びるか ― ピークキャパシティの実測値

GC×GC の売りはピークキャパシティである。実測値を並べる。

• GC×GC 一般：Marriott らの総説は「GC×GC はピークキャパシティにおいて 1 次元 GC を著しく上回り、20,000 超のピークキャパシティを提供する」としている。
• GC³（三次元 GC）：Gough らは、一次元に内径 180 µm・膜厚 0.4 µm（相比 β = 112.5）、二次元と三次元に内径 100 µm・膜厚 0.1 µm（β = 250）を使い、ピークキャパシティ 30,000 を計算した。別の報告では 40 m の無極性カラム（DB-5）＋2.5 m の中極性カラム（RTX-200）＋1 m の極性カラム（DB-HeavyWax）をすべて内径 180 µm・膜厚 0.18 µm（β = 250）で組み、TOF-MS に接続して全体で 35,000 を得ている。

相比 β は次で定義される量で、カラム内の移動相体積と固定相体積の比である。

β ＝ Vm ÷ Vs ≈ dc ÷ (4 × df)

dc は内径、df は膜厚。典型値は 250（膜厚が内径の 1/1000 のとき）で、GC×GC ではこの調整が保持と捕捉能の両方を左右する。詳細はGC徹底解説の「相比 β で考える」節にある。

なお、ここに挙げた数字は理論上あるいは計算上のピークキャパシティである。実際に使える分離能はサンプリングによる β 倍の広がりと、二次元空間のうち実際にピークが載る割合（カバレッジ）で目減りする。この構造は LC 側とまったく同じで、2D-LC徹底解説に詳しく書いた。

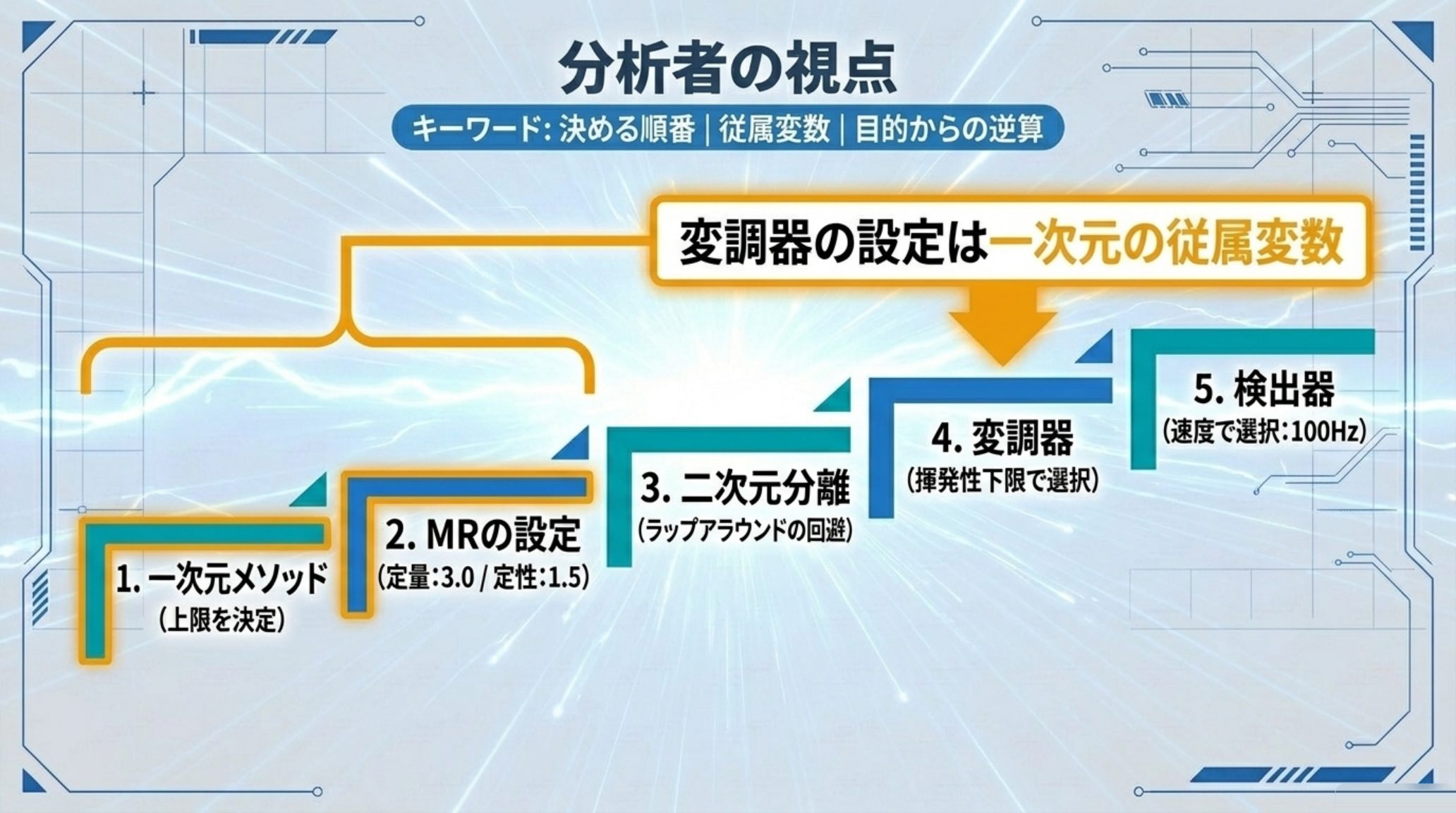

分析者の視点 ― 決める順番

GC×GC の設定は相互に依存しているので、決める順番を間違えると堂々巡りになる。

1. 一次元メソッドを先に決める。 カラム・流量・昇温速度が一次元ピーク幅を決め、それが変調周期の上限を決める。変調器の設定から入ってはいけない。

2. 目的から MR を決める。 定量なら 3.0、プロファイリングなら 1.5 を目安にする。そこから変調周期を逆算する。一次元ピーク幅が 4 秒でプロファイリングなら 4 ÷ 1.5 ≈ 2.7 秒、定量なら 4 ÷ 3.0 ≈ 1.3 秒である。

3. 二次元カラムがその周期内で分離を終えられるかを確認する。 終えられなければラップアラウンドになる。二次元を短く・細くするか、温度オフセットをかける。ここで一次元に戻る必要が出ることもある。

4. 変調器は「捕捉したい揮発性の下限」で選ぶ。 高揮発性成分（軽質炭化水素、溶媒）まで捕まえたいなら液体窒素系が確実で、そのかわり消耗品コストを受け入れる（1 日 150 ユーロという見積もりがある）。C7 以上でよいなら消耗品フリーの選択肢が広い。

5. 検出器は二次元ピーク幅から決める。 100 ms なら 100 Hz 以上。同定が要るなら TOF、あるいは高速スキャンの四重極。FID は速いが何が出たかは教えてくれない。

やってはいけないことを 3 つ。

• 二次元の絵が出たことをもって「包括的にできている」と考える。 定義の (ii) は満たされていないかもしれない。変調周期と一次元ピーク幅の比を必ず確認する。
• 「1 ピークあたり 4 回」を絶対の基準として引用する。 Blumberg は 2〜3 回で足りると導いており、決着していない。
• 「クライオ変調器」という呼称で冷却能力を推し量る。 CO₂ 方式は −78.5 ℃、液体窒素は −196 ℃ で、捕捉できる揮発性の範囲がまるで違う。

まとめ

GC×GC を理解する鍵は、「包括的」が装置ではなく条件の名前だと気づくことにある。条件は 2 つあり、試料を代表していること（i）と、一次元の分離が本質的に保たれていること（ii）。二次元の等高線図が出ることは (i) の証拠にはなっても (ii) の証拠にはならない。

(ii) を握るのは変調周期である。目安は tmod ≤ 1σt。守れば実効ピークキャパシティの損失は 1 割弱で済み、3 倍に緩めると 4 割を失う。この差は設定値ひとつで生まれる。何回切るかは変調比 MR（＝一次元ピーク幅 ÷ 変調周期）で扱い、定量なら 3.0、定性なら 1.5 が目安になる。ただし「1 ピークあたり 4 回」という定番の数字自体、Blumberg の導出では 2〜3 回に下がる。まだ動いている数字である。

ハードウェアの側では、変調器は最も重要でありながら最も成熟していない部品である。液体窒素は高揮発性まで捕まえられるが 1 日 150 ユーロかかり、消耗品フリーの熱電冷却や冷凍機型はコストを解決するかわりに捕捉できる揮発性の範囲を狭める（SSM1800 は −50 ℃ 止まり、ZX2 は C7 以下に限られる）。流路変調は冷媒を使わず、RFF が C20 以上で優位を示している。万能の変調器はまだ存在しない。

検出は 100 ms のピークに 100 Hz 以上という要求から出発する。TOF-MS が定番だが、30,000 u/sec の高速四重極でディーゼルの GC×GC が公開されており、選択肢は広がっている。

ピークキャパシティは 20,000 超、三次元化すれば 35,000 に達する。ただしそれは理論値であって、サンプリングによる広がりとカバレッジで目減りする ―― この構造は液体クロマトグラフィー側とまったく同じである。

用語集

• GC×GC（包括的二次元ガスクロマトグラフィー）：一次元カラムの溶出液を全区間にわたって連続的に切り出し、二次元カラムで再分離する手法。
• ハートカット MDGC：一次元溶出液の一部だけを切り出して二次元へ送る方式。狙った成分に集中するときに使う。
• 変調器（モジュレーター）：一次元と二次元をつなぎ、溶出液を周期的に捕捉・濃縮・再注入する装置。GC×GC で最も重要な部品。
• 変調周期（PM, tmod）：捕捉と再注入の 1 サイクルにかかる時間。実務では 1〜10 秒。
• 変調比（MR）：一次元ピークのベース幅を変調周期で割った値。1 本のピークを何回に切るか。
• デューティサイクル：一次元溶出液のうち二次元カラムへ転送される割合。
• 増強係数：変調の前後での分析種濃度の比。デューティサイクルとパルス幅から独立ではない。
• ラップアラウンド：二次元での保持時間が変調周期を超え、次のサイクルに現れてしまう現象。二次元が実質的に等温分析であることに起因する。
• 相比 β：カラム内の移動相体積と固定相体積の比。β ≈ dc ÷ (4 × df)。典型値 250。
• RFF（逆充填/フラッシュ）：変調キャピラリをゆっくり満たし、高流量で一気に吐き出す流路変調方式。
• 直交性：2 本のカラムが分析種に対して明確に異なる選択性を持つこと。

出典

• Milani, N. B. L.; van Gilst, E.; Pirok, B. W. J.; Schoenmakers, P. J. "Comprehensive two-dimensional gas chromatography — A discussion on recent innovations." Journal of Separation Science 2023, 46, 2300304. doi:10.1002/jssc.202300304（オープンアクセス CC BY） https://d-nb.info/1300681217/34
• Zaid, A.; Hassan, N. H.; Marriott, P. J. et al. "Comprehensive Two-Dimensional Gas Chromatography as a Bioanalytical Platform for Drug Discovery and Analysis." Pharmaceutics 2023, 15(4), 1121. doi:10.3390/pharmaceutics15041121 https://pmc.ncbi.nlm.nih.gov/articles/PMC10140985/
• Khummueng, W.; Harynuk, J.; Marriott, P. J. "Modulation ratio in comprehensive two-dimensional gas chromatography." Analytical Chemistry 2006, 78(13), 4578-4587. doi:10.1021/ac052270b https://pubmed.ncbi.nlm.nih.gov/16808468/
• Harynuk, J.; Górecki, T. et al. "Modulation-induced error in comprehensive two-dimensional gas chromatography." Journal of Chromatography A 2008. https://pubmed.ncbi.nlm.nih.gov/18371974/
• Shimadzu Corporation. "Comprehensive characterization of diesel on GC×GC utilizing GCMS-QP2050"（2024 年 8 月 6 日公開）. https://www.shimadzu.com/an/apl/24333/index.html
• LECO Corporation. "Thermal Modulator for GC×GC Analysis" / "Paradigm Flow Modulator and Shift Flow Splitter." https://www.leco.com/products/thermal-modulator/ ／ https://www.leco.com/products/reverse-flow-modulator/

制作メモ：ディープリサーチで 100 件のソースを収集したうえで、主要な数値と定義はすべて原著（査読総説の全文 PDF・PMC 版・メーカー公式）にあたって検証して執筆した。ディープリサーチの回答では多くの数値が URL を持たない合成文書に帰属していたため、それらは採用せず、実在ソースで裏が取れたものだけを残している。「変調周期と実効ピークキャパシティの損失」の表は、原典にある表ではなく、Davis・Stoll・Carr の式に筆者が代入して求めた計算値である旨を本文に明記した。Khummueng らの MR 3.0 / 1.5 は、原著（Anal. Chem. 2006）が購読制で本文を確認できなかったため、同論文の著者 Marriott が共著する査読総説（Pharmaceutics 2023）の記述を経由している。
