GCは、装置がシンプルなぶん「動いてしまう」分析法です。前任者の条件をそのままコピーしても、それらしいクロマトグラムは出ます。だから、なぜその固定相なのか、なぜそのスプリット比なのか、なぜその検出器なのかを説明できないまま運用が続くことが珍しくありません。
ところが実際には、分離を決めているのは固定相の選択性であり、ピーク形状と定量精度を決めているのは気化室で起きている物理現象であり、定量下限を決めているのは検出器の原理です。ここを押さえていないと、トラブルが起きたときに手が出ません。
そして2026年現在、GCにはもうひとつ避けて通れない課題があります。ヘリウム供給の不安定化に伴う水素キャリアガスへの転換です。これは「ガスを差し替えるだけ」では終わらず、カラム寸法・注入口圧力・MSのイオン源・ラボの安全設計にまで波及します。
本記事は、GCの選択に関わる意思決定をメーカー公式資料に載っている数値で裏づけながら整理します。
この記事の読み方：0節は気化膨張体積の計算で、明日から使える道具です。1〜3節はカラム選択の原理で、入門者にも読めるように書いています。4〜5節はキャリアガスと水素転換で、ここが2026年の実務の核心です。6節は注入法、7節は検出器で、どちらも現場の分析者向けに数値を細かく扱います。8節は運用上の勘所です。専門用語は初出時に短く補足します。
0. 「1 µL の水が 1010 µL」は理想気体則そのもの ― 表を離れて自分の条件で計算できる
GC の注入をめぐる数字のなかで、最も実務を左右するのが気化膨張体積です。第6節で島津製作所の表（気化室 250 ℃・140 kPa）を引きますが、この表は覚えるものではありません。理想気体則をそのまま計算しただけの数字だからです。そう分かれば、表に無い溶媒でも、表と違う温度・圧力でも、自分で出せます。
まず表を再現してみる（筆者計算）
溶媒 1 µL に含まれる物質量は「密度 ÷ 分子量」で決まります。それを気化室の条件で気体にすると
V ＝ (ρ ÷ M) × V注入 × R T ÷ P
（ρ は 20 ℃ の液体密度、M は分子量、T は気化室の絶対温度、P は気化室の絶対圧力）
島津の条件（250 ℃、140 kPa）をゲージ圧として読み（絶対圧 241.3 kPa）、この式で計算すると次のようになります。
| 溶媒 | 密度 (g/mL) | 分子量 | 計算値 (µL) | 表の値 (µL) | 計算÷表 |
|---|---|---|---|---|---|
| イソオクタン | 0.692 | 114.23 | 109 | 110 | 0.99 |
| n-ヘキサン | 0.655 | 86.18 | 137 | 140 | 0.98 |
| トルエン | 0.867 | 92.14 | 170 | 170 | 1.00 |
| 酢酸エチル | 0.900 | 88.11 | 184 | 185 | 1.00 |
| アセトン | 0.785 | 58.08 | 243 | 245 | 0.99 |
| ジクロロメタン | 1.327 | 84.93 | 282 | 285 | 0.99 |
| 二硫化炭素 | 1.263 | 76.14 | 299 | 300 | 1.00 |
| アセトニトリル | 0.786 | 41.05 | 345 | 350 | 0.99 |
| メタノール | 0.792 | 32.04 | 445 | 450 | 0.99 |
| 水 | 0.998 | 18.02 | 999 | 1010 | 0.99 |
10溶媒すべてが 0.98〜1.00 の範囲で一致します。 表は測定値ではなく計算値です。なお 140 kPa を絶対圧として計算すると全溶媒で 1.70 倍ずれるので、この表の圧力はゲージ圧（約 20.3 psi）と読むのが正しいと分かります。
独立した裏づけもあります。Restek の溶媒膨張計算機の公表例（注入口圧力 15.8 psi・250 ℃）は、n-ヘキサン 159 µL・水 1145 µL です。同じ式に 15.8 psi（ゲージ）を入れると 157 µL / 1146 µL（筆者計算）。別々のメーカーが公表した2組の数値が、同じ1本の式から出てきます。
だから覚えるべきは表ではなく、この3つの比例関係です。
- 膨張体積は絶対温度に比例する（250 ℃ → 300 ℃ で 1.10 倍）
- 膨張体積は絶対圧に反比例する（15.8 psi → 50 psi で 0.47 倍）
- 同じ体積なら、分子量が小さく密度が高い溶媒ほど大きく膨らむ（水とイソオクタンで 9 倍違う）
効いているのは「ライナー容積」ではなく「実効容積」
膨張体積をライナーの容積と比べたくなりますが、ここに落とし穴があります。Restek はライナーの容積を物理容積と実効容積の2列で公表し、「実効容積は物理容積の約 2 分の 1」と明記しています。
| ライナー | 物理容積 (µL) | 実効容積 (µL) |
|---|---|---|
| 5 mm ID ストレート（Thermo TRACE） | 2060 | 1030 |
| 4 mm ID ストレート（Agilent） | 990 | 495 |
| 3.5 mm ID ストレート（島津 2010） | 914 | 457 |
| 4 mm ID シングルテーパ（Agilent） | 900 | 450 |
| ダブルテーパ（Agilent） | 800 | 400 |
| 3 mm 中容積 | 520 | 260 |
| 2 mm ID ストレート（Agilent） | 250 | 125 |
| 1.5 mm ID バッフル付き（PTV） | 150 | 75 |
（Restek「How to Choose a GC Inlet Liner」Table I。実効容積の定義は同表の注記）
つまり 990 µL のライナーに 990 µL ぶんを入れてよいわけではありません。 目安は 495 µL です。
溶媒とライナーから、最大注入量が決まる（筆者計算）
上の式と実効容積を組み合わせると、フラッシュバックを起こさない注入量の上限が出ます。気化室 250 ℃・注入口圧力 15.8 psi（ゲージ）での計算値です。
| 溶媒 | 1 µL の膨張 (µL) | 4 mm ストレート (495) | 4 mm テーパ (450) | 3 mm 中容積 (260) | 2 mm ストレート (125) |
|---|---|---|---|---|---|
| n-ヘキサン | 157 | 3.1 µL | 2.9 µL | 1.7 µL | 0.8 µL |
| トルエン | 195 | 2.5 | 2.3 | 1.3 | 0.6 |
| 酢酸エチル | 211 | 2.3 | 2.1 | 1.2 | 0.6 |
| アセトン | 279 | 1.8 | 1.6 | 0.9 | 0.5 |
| ジクロロメタン | 323 | 1.5 | 1.4 | 0.8 | 0.4 |
| アセトニトリル | 396 | 1.3 | 1.1 | 0.7 | 0.3 |
| メタノール | 511 | 1.0 | 0.9 | 0.5 | 0.2 |
| 水 | 1146 | 0.4 | 0.4 | 0.2 | 0.1 |
この表の読みどころは3か所です。
- メタノールは 4 mm ストレートライナーでも 1 µL でほぼ上限です。「2 µL 打てば感度が2倍」は成立しません。
- 水を溶媒とした直接注入は、どのライナーでも成立しません。 1 µL で実効容積の 2.3 倍です。水系試料にヘッドスペースや SPME を使うのは、感度の問題ではなく体積の問題です。
- 2 mm ライナーでは、ヘキサンですら 1 µL が入りません（0.8 µL）。細径カラム用に内径の細いライナーを選ぶと、注入量の上限が一段下がります。
注入口圧力が低いほど、膨張は大きくなる
ここが見落とされやすい点です。注入口圧力は固定値ではなく、カラム寸法・流量・オーブン温度で決まる従属変数です。そして膨張体積は絶対圧に反比例するので、圧力の低い条件ほど膨張は大きくなります。
第5節で引く Agilent の圧力表（流量 1.0 mL/min）の値を、そのまま膨張体積に翻訳します（n-ヘキサン 1 µL、気化室 250 ℃、筆者計算）。
| 条件 | 注入口圧力 | ヘキサン 1 µL の膨張 | 15.8 psi 比 |
|---|---|---|---|
| He・30 m × 0.25 mm・25 ℃ | 6.36 psi | 228 µL | 1.45 倍 |
| He・30 m × 0.25 mm・100 ℃ | 10.75 psi | 188 µL | 1.20 倍 |
| H₂・20 m × 0.18 mm・25 ℃ | 7.57 psi | 215 µL | 1.37 倍 |
| H₂・20 m × 0.18 mm・100 ℃ | 12.22 psi | 178 µL | 1.13 倍 |
| （Restek の計算例） | 15.8 psi | 157 µL | 1.00 |
| （島津の表の条件） | 20.3 psi | 137 µL | 0.87 倍 |
| 圧力パルス注入 | 50 psi | 74 µL | 0.47 倍 |
初期オーブン温度が低いスプリットレス注入は、いちばん圧力が低く、いちばん膨張が大きい条件で行われています。 島津の表の 140 kPa（20.3 psi）は、実務で使う圧力よりむしろ高めです。表の値を見て「まだ余裕がある」と判断すると、実際には 1.2〜1.5 倍の体積が発生していることになります。
逆に、圧力パルス注入の効果もこの式で定量化できます。注入時だけ 50 psi をかければ膨張体積は 0.47 倍、つまり打てる量が 2.1 倍になる。第6節で「ヘッド圧を上げる」が対策に挙がるのは、この反比例がそのまま効くからです。
水素転換の文脈でも同じ計算が効きます。 水素・20 m × 0.18 mm は、ヘリウム・30 m × 0.25 mm より注入口圧力が高くなる条件ではありません（25 ℃ で 7.57 psi 対 6.36 psi）。一方で細径カラムの試料容量は約 3 分の 1 です。注入量を減らす方向と、膨張が増える方向が同時に来るので、水素転換の検討では「どの溶媒で何 µL 打つか」をカラム寸法と一緒に決め直す必要があります。

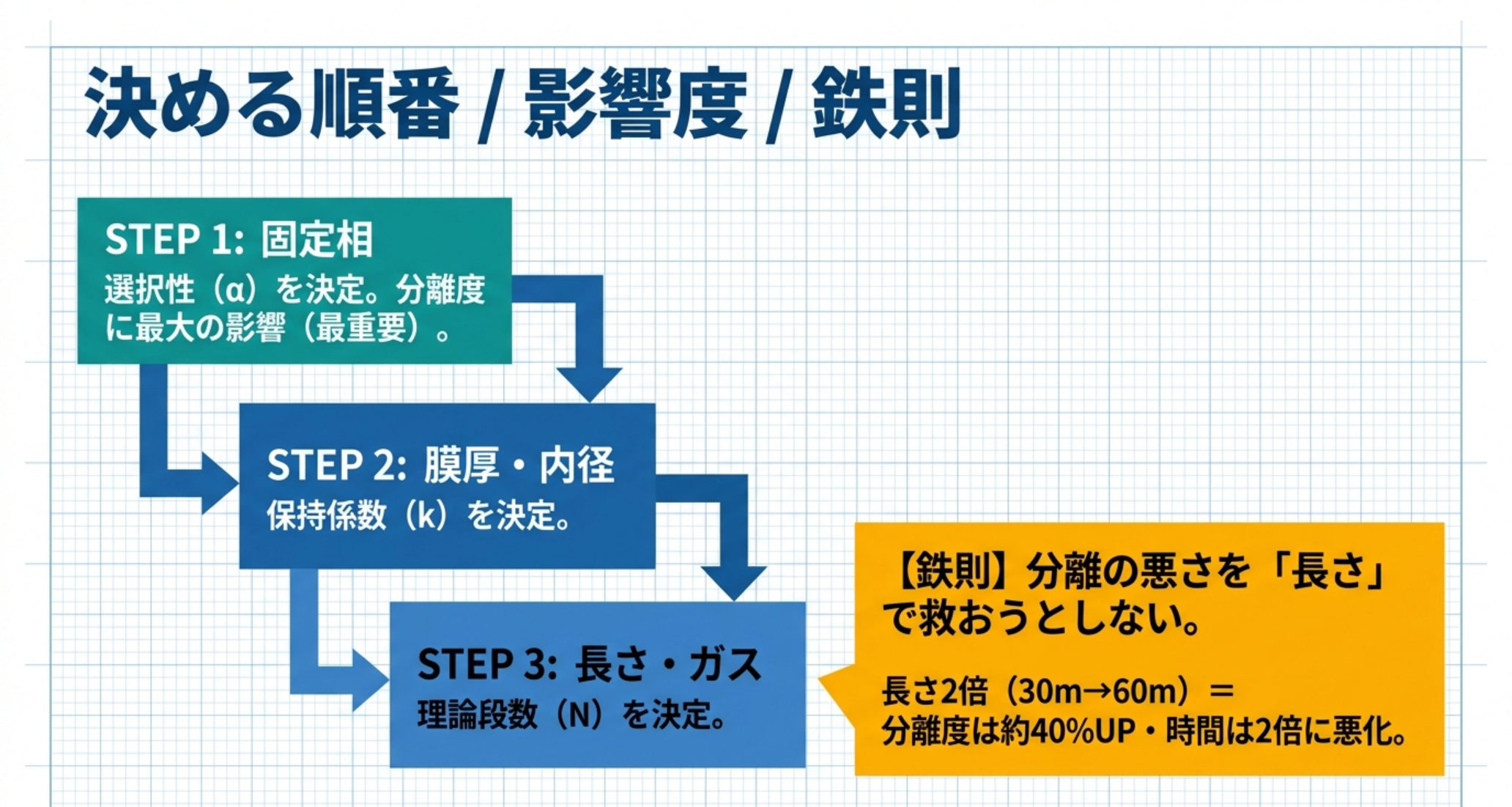

1. GCの条件は「決める順番」がある
分離度 R は、選択性 α・保持係数 k・理論段数 N の3つで決まります。Restek のカラム選択ガイドは、この式を出発点に決める順番を明示しています。
- 固定相（選択性 α を決める）
- 膜厚と内径（保持係数 k を決める）
- カラム長・内径・キャリアガス（理論段数 N を決める）
順番に意味があります。固定相の選択が分離度に最も大きく効くからです。同ガイドは「固定相の選択は最初に行う最も重要な決定である。なぜなら分離係数（α）が分離度に最大の影響を与え、それは固定相の極性と選択性に強く左右されるからだ」と述べています。
逆に言えば、固定相が合っていない分離を、カラム長やキャリアガスで救おうとしても割に合いません。カラム長を2倍（30 m → 60 m）にしても、分離度は約40%しか上がらず、分析時間は最大2倍になり、カラム価格も上がります。理論段数 N が分離度の式の中で平方根の内側にあるからです。
同じ「まず範囲を絞る」という考え方は、HPLCトラブルシューティングで扱った切り分けの原則とも共通します。効きの大きいパラメータから触るのが鉄則です。
2. 固定相 ― 極性・選択性と、最高使用温度のトレードオフ
固定相の極性は、ポリシロキサン骨格のメチル基をフェニル基やシアノプロピル基に置き換えた割合で決まります。分析対象と固定相の極性が近いほど相互作用が強く、保持が大きくなります。
選択性の目安として使えるのがコバッツ保持指標（Kovats retention index）です。ベンゼン（芳香族）・ブタノール（水素結合性）・ペンタノン（双極子）・ニトロプロパン（電子求引性）という4つのプローブ化合物の保持指標を並べると、固定相の性格が数値で見えます。
| 固定相 | ベンゼン | ブタノール | ペンタノン | ニトロプロパン |
|---|---|---|---|---|
| 100% ジメチルポリシロキサン | 651 | 651 | 667 | 705 |
| 5% ジフェニル/95% ジメチル | 667 | 667 | 689 | 743 |
| 6% シアノプロピルフェニル/94% ジメチル | 689 | 729 | 739 | 816 |
| 35% ジフェニル/65% ジメチル | 746 | 733 | 773 | 867 |
| トリフルオロプロピルメチル | 738 | 758 | 884 | 980 |
| 14% シアノプロピルフェニル/86% ジメチル | 721 | 778 | 784 | 881 |
| 50% シアノプロピルメチル/50% フェニルメチル | 847 | 937 | 958 | 958 |
| ポリエチレングリコール（WAX） | 963 | 1158 | 998 | 1230 |
（出典：Restek「Guide to GC Column Selection and Optimizing Separations」Table I）
読み方：無極性の 100% ジメチルでは4つの値がほぼ揃っています（651〜705）＝どの官能基にも特別な相互作用がない、つまり沸点順に溶出するということです。一方 WAX（ポリエチレングリコール）ではブタノール1158・ニトロプロパン1230と大きく伸びています＝水素結合性・極性化合物を強く保持する。アルコール類や香気成分の分離に WAX が使われる理由がここにあります。
トリフルオロプロピルメチル相（Rtx-200 等）はペンタノン884・ニトロプロパン980と、カルボニルやニトロ基に特異的に効くのが特徴です。フッ素の非共有電子対との相互作用によるもので、他の相では引き離せない組み合わせに効くことがあります。

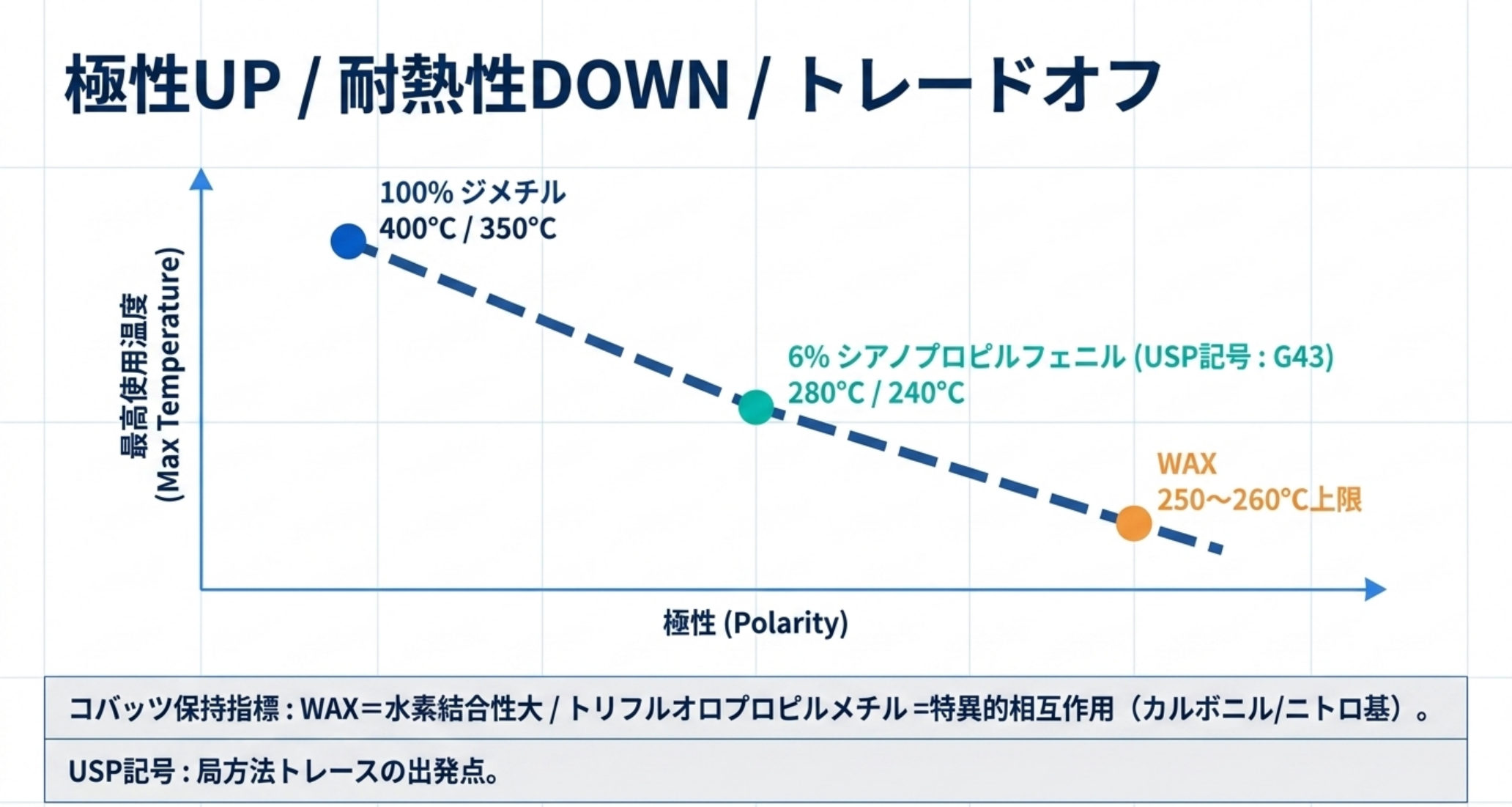

極性が上がると耐熱温度が下がる
ここに実務上のトレードオフがあります。一般に、固定相の極性が上がるほど最高使用温度は下がります。
| 固定相 | USP記号 | 最高使用温度（Restek 表記） |
|---|---|---|
| 100% ジメチルポリシロキサン | G1, G2, G38 | 400 ℃ / 350 ℃ |
| 5% ジフェニル/95% ジメチル | G27, G36 | 400 ℃ / 350 ℃ |
| 35% ジフェニル/65% ジメチル | G42 | 320 ℃ |
| 6% シアノプロピルフェニル/94% ジメチル | G43 | 280 ℃ / 240 ℃ |
| 14% シアノプロピルフェニル/86% ジメチル | G46 | 280 ℃ |
| 50% シアノプロピルメチル/50% フェニルメチル | G7, G19 | 240 ℃ |
| ポリエチレングリコール（Rtx-Wax） | G14〜G16, G20, G39 | 250 ℃ |
| ポリエチレングリコール（Stabilwax） | 同上 | 260 ℃ |
（同ガイド Table II より抜粋。最高使用温度は膜厚によって変わる）
WAX 系が 250〜260 ℃ 止まりという制約は、高沸点成分を含む試料で効いてきます。また膜厚が厚いほど最高温度は下がるため、厚膜カラムを上限近くで使うとブリード（固定相の流出）が増えます。
なお表の USP記号（G1・G27・G43 など） は、日本薬局方や USP の各条で固定相を指定するときに使われる記号です。局方法をトレースするときは、この記号が一致するカラムを選ぶのが出発点になります。残留溶媒試験で使われる G43（6% シアノプロピルフェニル）については残留溶媒分析の実務で扱っています。

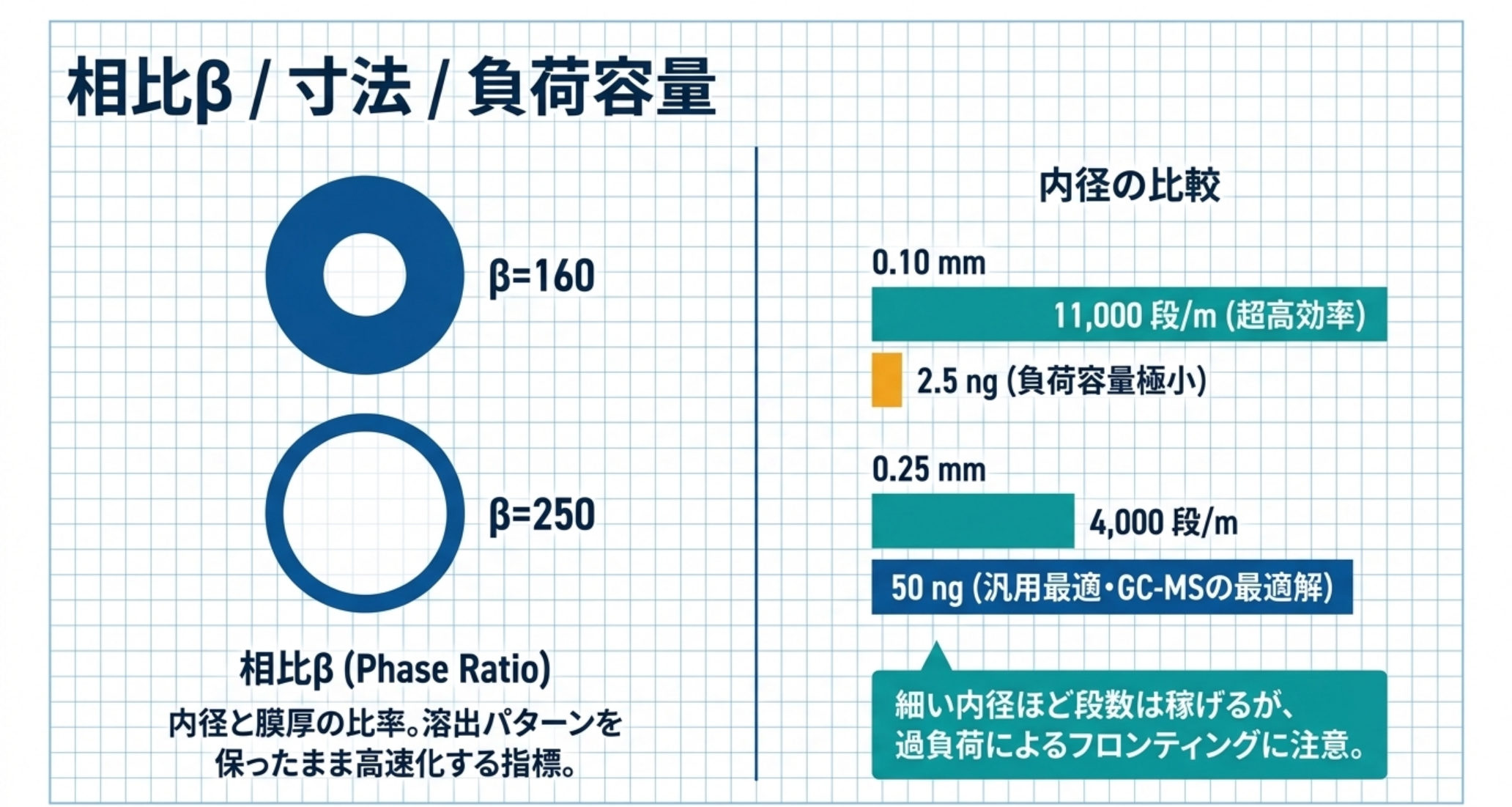

3. 内径・膜厚・長さ ― 「相比 β」で考える
固定相を決めたら、次は寸法です。ここで便利なのが相比（phase ratio, β）＝内径と膜厚の関係を表す指標です。
| 膜厚 → / 内径 ↓ | 0.10 µm | 0.25 µm | 0.50 µm | 1.0 µm | 3.0 µm |
|---|---|---|---|---|---|
| 0.18 mm | 450 | 180 | 90 | 45 | 15 |
| 0.25 mm | 625 | 250 | 125 | 63 | 21 |
| 0.32 mm | 800 | 320 | 160 | 80 | 27 |
| 0.53 mm | 1325 | 530 | 265 | 128 | 43 |
（同ガイド Table IV）
使い方：分離はできているが分析時間を短くしたい、というときに内径を細くしつつ、相比が近くなるように膜厚も変えると、溶出パターンをほぼ保ったまま高速化できます。ガイドが挙げる例は「0.32 mm × 0.50 µm（β=160）から 0.25 mm × 0.25 µm（β=250）へ」です。
内径ごとの性格も押さえておきます。
| 内径 (mm) | 0.10 | 0.18 | 0.25 | 0.32 | 0.53 |
|---|---|---|---|---|---|
| ヘリウム流量 (mL/min) | 0.6 | 1.0 | 1.4 | 1.8 | 3.0 |
| 水素流量 (mL/min) | 0.7 | 1.3 | 1.8 | 2.3 | 3.7 |
| 窒素流量 (mL/min) | 0.2 | 0.3 | 0.4 | 0.6 | 0.9 |
| 試料負荷容量 (ng) | 2.5 | 20 | 50 | 125 | 500 |
| 理論段数 / m | 11,000 | 6,000 | 4,000 | 3,000 | 2,000 |
（同ガイド Table V）
細い内径ほど段数は稼げるが、負荷容量は小さいという関係がはっきり出ています。0.10 mm は 11,000 段/m と 0.53 mm の5倍以上ですが、負荷容量は 2.5 ng と 200分の1です。過負荷になるとピークがフロンティング（前傾）し、再現性が落ちます。
ガイドは実務的な既定値も示しています。「分析時間と試料負荷容量を同時に考えると、0.25 mm が最も効率的。出口流量が比較的小さいことも合わせて、GC-MS には最良の選択」。ただし後述するとおり、水素キャリアガスではこの既定値が崩れます。
膜厚は保持と直結します。揮発性の高い化合物には厚膜（保持を稼ぐ）、高分子量化合物には薄膜（滞留時間を減らしてブリードを抑える）。厚膜ほど最高使用温度は下がります。

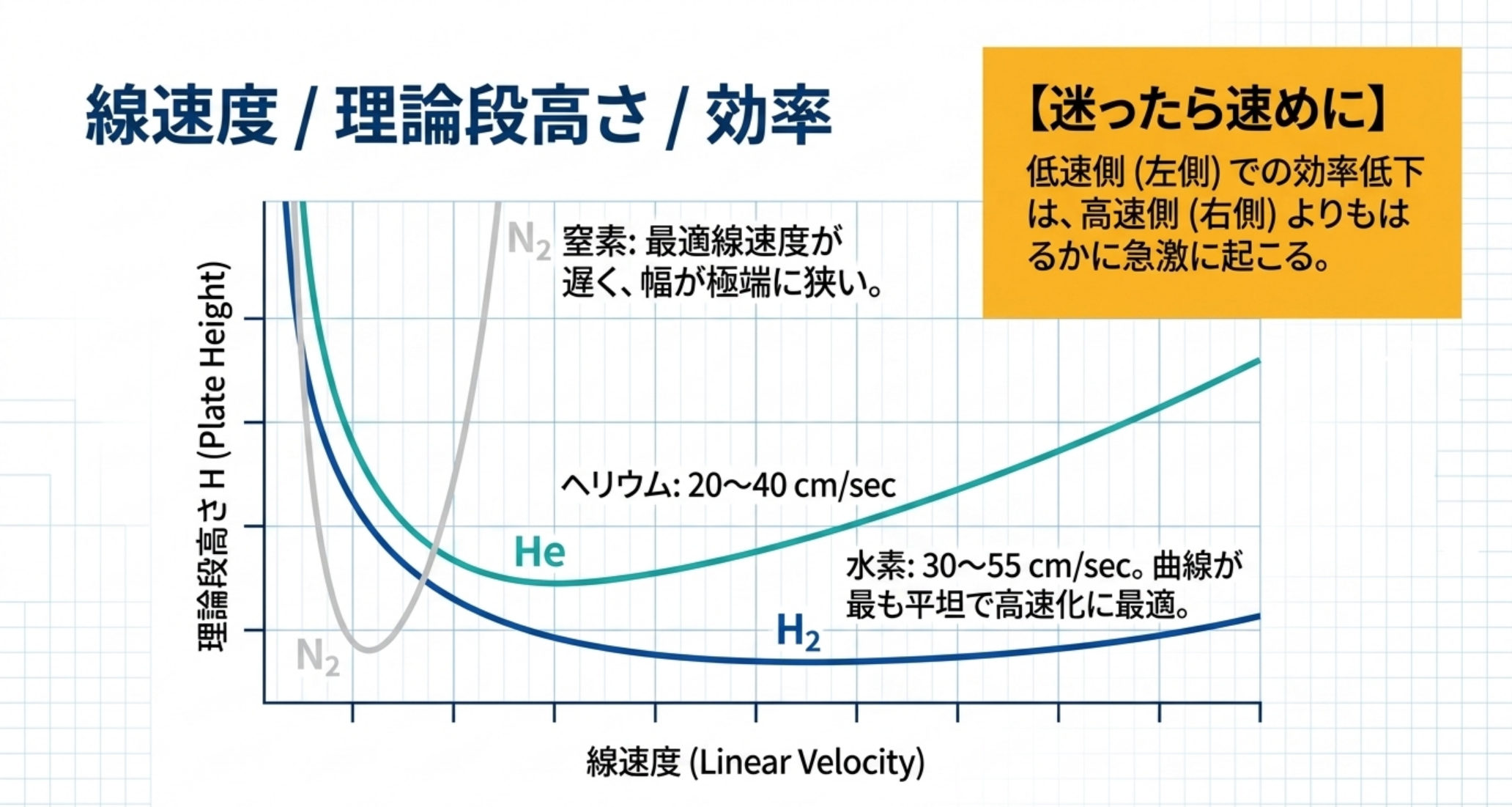

4. キャリアガス ― van Deemter 曲線が語ること
キャリアガスの選択と線速度は、理論段高さ H（小さいほど高効率）に直結します。3種のガスの性格は明確に違います。
- 窒素：最小の H（＝最高効率）を与えるが、曲線が急峻。最適線速度から少しずれるだけで効率が大きく落ちる。しかも最適線速度が遅いため分析時間が長い。
- ヘリウム：最適線速度の幅が窒素より広く、効率の犠牲はわずか。最適線速度が速いため分析時間は窒素の約半分。
- 水素：曲線が最も平坦。最短の分析時間と、高効率を保てる線速度範囲の広さを両立する。
Agilent の水素転換ガイドは、実務で使う範囲を数値で示しています。「ヘリウムに最適なカラム平均線速度範囲は 20〜40 cm/sec、水素の場合は 30〜55 cm/sec」。そして重要な非対称性として、「流量が小さすぎる場合、ピーク分離能は大きすぎる場合よりもはるかに速く低下する」。迷ったら速めに振るほうが安全だということです。
もうひとつ。昇温分析では、定圧制御だと昇温につれて平均線速度が下がっていきます。電子式の流量制御（EPC/AFC）で定流量にしておくと、昇温中も効率を保てます。GC-MS では特に、イオン源への流量が変動しないという意味でも定流量が推奨されます。
5. ヘリウムから水素へ ― 2026年の実務課題
ここが本記事で最も実務に効く節です。ヘリウム供給の不安定化を受け、水素キャリアガスへの転換が現実的な選択肢になりました。ただし「ガスを差し替えるだけ」では済みません。
5.1 まずヘリウムを減らす手が残っていないか
Agilent のガイドは、転換を決める前にヘリウム使用量の削減を検討するよう勧めています。効果が大きいのは次の2つです。
- ガスセーバの活用：スプリットベント流量の既定値は 50 mL/min だが、注入完了後は 20 mL/min に落とせる。これだけで総流量を50%以上削減できる場合が多い。
- 使用量監査とリークチェック：全機器の合計流量が 500 mL/min、シリンダ容量が 8,000 L（STP）なら、シリンダは約10〜11日もつ計算。5日で交換しているならどこかで漏れている。同社は自社施設の監査でヘリウム消費を40%削減した実績を挙げています。
なお、GC のガス供給を止めるのは推奨されていません。真空になった GC/MSD が注入口やカラムから空気を吸い込み、高温のイオン源や四重極を傷めるためです。
5.2 カラム寸法を変えないと成立しない
水素はヘリウムより粘度が小さいため、同じ流量を得るのに必要な注入口圧力が大幅に低くなります。これが定番カラムを使えなくします。
流量 1.0 mL/min を得るのに必要な注入口圧力（psi）
| カラム | He, 25 ℃ | He, 100 ℃ | H₂, 25 ℃ | H₂, 100 ℃ |
|---|---|---|---|---|
| 30 m × 0.25 mm | 6.36 | 10.75 | −0.56 | 2.40 |
| 60 m × 0.25 mm | 15.09 | 21.29 | 5.29 | 9.48 |
| 20 m × 0.18 mm | 18.47 | 25.39 | 7.57 | 12.22 |
| 40 m × 0.18 mm | 32.21 | 41.99 | 16.79 | 23.37 |
（Agilent 5994-2312JAJP, Table 3）
GC-MS の定番である 30 m × 0.25 mm は、水素では室温で注入口圧力が大気圧を下回り、使えません。100 ℃ でも 2.4 psi しかありません。同ガイドは分析温度範囲全体で 5 psi 以上を要求しています。
そこで推奨されるのが 20 m × 0.18 mm × 0.18 µm（同じ固定相、相比が近いもの）です。注入口圧力が許容範囲に入り、分離能は 30 m × 0.25 mm と同等かそれ以上。ただし試料容量は 0.25 mm カラムの約3分の1なので、注入量の調整が要ります。
流量の設定は MS のポンプ能力で決まります。水素へのポンプ能力はヘリウムの約半分です。
| システム | 最適流量 | 最大推奨流量 | 最大流量 |
|---|---|---|---|
| 597Xx 拡散ポンプ | 約 0.5 mL/min | 0.75 | 1.00 |
| 597Xx ターボポンプ | 0.5〜1.0 | 2.0 | 3.25 |
| 7000x/7010x（トリプル四重極） | 0.5〜1.0 | 2.0 | 3.25 |
| 7200x/7250x（Q-TOF） | 水素は使用できません | — | — |
（同 Table 2）
加えて、イオンゲージで 5 × 10⁻⁵ Torr を超える流量は避けること。これを上回るとイオン源性能が落ち始めます。リテンションタイムロッキング（RTL）を使うなら、システム最大流量を少なくとも30%下回る流量でメソッドを組みます。
具体的な出発点として同ガイドが示す手順は明快です。拡散ポンプなら 0.6 mL/min、ターボポンプなら 0.9 mL/min の定流量に設定し、温度プログラムはヘリウム時と同じにする。溶媒溶出時間が変わるのでソルベントディレイを取り直す。
5.3 イオン源で「化学反応」が起きる
水素は不活性ガスではありません。イオン源の金属部品が触媒として働き、水素化や脱塩素化が起こります。これがテーリング、イオン比の変化、検量線の直線性不良として現れます。
象徴的な例がニトロベンゼンです。イオン源内で水素化されてアニリンに変わってしまい、スペクトルがアニリンに近くなります。NIST 20 に対するライブラリ一致スコア（LMS）で見ると――
| 分析対象物 | He / 3 mm | H₂ / 3 mm | H₂ / 9 mm | H₂ / 9 mm HydroInert |
|---|---|---|---|---|
| ニトロベンゼン | 95.7 | 68.1 | 63.3 | 94.3 |
| ベンジジン | 92.6 | 70.1 | 83.5 | 97.5 |
| ベンゾ[b]フルオランテン | 97.8 | 70.1 | 97.7 | 98.4 |
| ペリレン-d12 | 94.4 | 79.4 | 98.2 | 93.1 |
（同 Table 4 より抜粋）
対策は段階的です。
- ドローアウトレンズ／エクストラクタレンズを 9 mm に広げる。 標準は 3 mm ですが、レンズ開口部周辺の金属が最も活性の高い領域なので、開口を広げると反応が大きく減ります。同ガイドの試験では 3 mm では21化合物中11化合物で LMS が低下したのに対し、9 mm では2化合物だけに改善しました。6 mm は感度重視の選択肢ですが活性は上がるため、まず 9 mm から。
- それでも残るなら HydroInert のような水素対応イオン源へ。 触媒活性とテーリングを抑える素材を使ったもので、ニトロベンゼンの LMS が 94.3 まで戻っています。
5.4 立ち上げ時に必ず起きる3つのこと
水素に切り替えた直後には、次の3つがほぼ確実に起きます。知らないと「装置が壊れた」と誤診します。
- m/z 300 付近まで全域にわたる高いバックグラウンド（活性な水素種がイオン源内部を洗浄した結果と推定されている）
- S/N 比の低下（ノイズ増加による）
- 多くの化合物での顕著なテーリング
対策は一晩のイオン源コンディショニングです。イオン源を最高温度（通常 350 ℃）に設定し、EMV を 800 V に下げ、m/z 40〜300 を連続スキャンしてフィラメントを一晩オンのままにする。翌朝にはピーク形状もバックグラウンドも大きく改善します。
なお、コンディショニング後もS/N 比は 2分の1 から 5分の1 程度に悪化することがよくあります。化合物依存なので、対象化合物すべてで確認が必要です。香料試料の窒素・酸素含有化合物（アルコール、アルデヒド、ケトン）のように、低濃度で消失するものもあります。
その他の実務上の注意として、同ガイドは次を挙げています。
- 塩化メチレンを溶媒に使わない。 注入口温度が 280 ℃ 以上だと HCl が生成して問題になる。使わざるを得ないなら注入口温度を最低にする。
- 二硫化炭素を溶媒に使わない。
- 注入口温度は必要最低限に。 水素との反応を抑えるため。
- 底部にテーパのついたライナを使い、試料とゴールドシールの接触を最小限にする。
- フィラメントの寿命が短くなるので予備を持つ。
- 一方で水素の洗浄効果でイオン源洗浄の頻度は下がる可能性がある。
5.5 安全 ― ここは妥協できない
水素は大気圧下で 4〜74.2%（容積）の広い範囲で可燃です。加えて、あらゆるガス中で最高の燃焼速度、極めて小さい着火エネルギー、高圧から急激に膨張させると自然発火する、そして明るい場所では無色炎が見えない。
実装として押さえるべき点は次のとおりです。
- スプリットベントポートとセプタムパージポートを陰圧のラボベントに接続する（ラボ内への水素蓄積防止）。水素キャリアの GC が複数あるラボでは特に重要。
- すべての接続が完了するまでガス供給を止めておく。 注入口・検出器のカラムフィッティングは、カラムに接続するか常時キャップする。
- 純度 99.9999% 以上の水素を使う（溶接グレードは不可）。シリンダでも水素発生装置でも同じ要求。
- 装置側の安全機能を理解しておく：圧力異常時のバルブ・ヒーター遮断、流量制限フリット、ヒーター点火前のオーブンパージ、オプションの水素センサ（オーブン内リーク検知でシステムを安全停止）。
- 高圧水素シリンダの設置は施設側で制限されている可能性があるので、購入前に安全管理担当者へ確認する。
島津製作所も同様に、電子式フローコントローラ（AFC）が注入口の圧力・流量を監視し、一定時間内に設定値に達しなければオーブン温度を下げたうえで水素を自動停止する安全機能を備えていると説明しています。
6. 注入法 ― 気化室で何が起きているか
GCの定量精度とピーク形状の問題は、その多くが注入口で発生します。まず物理を押さえます。

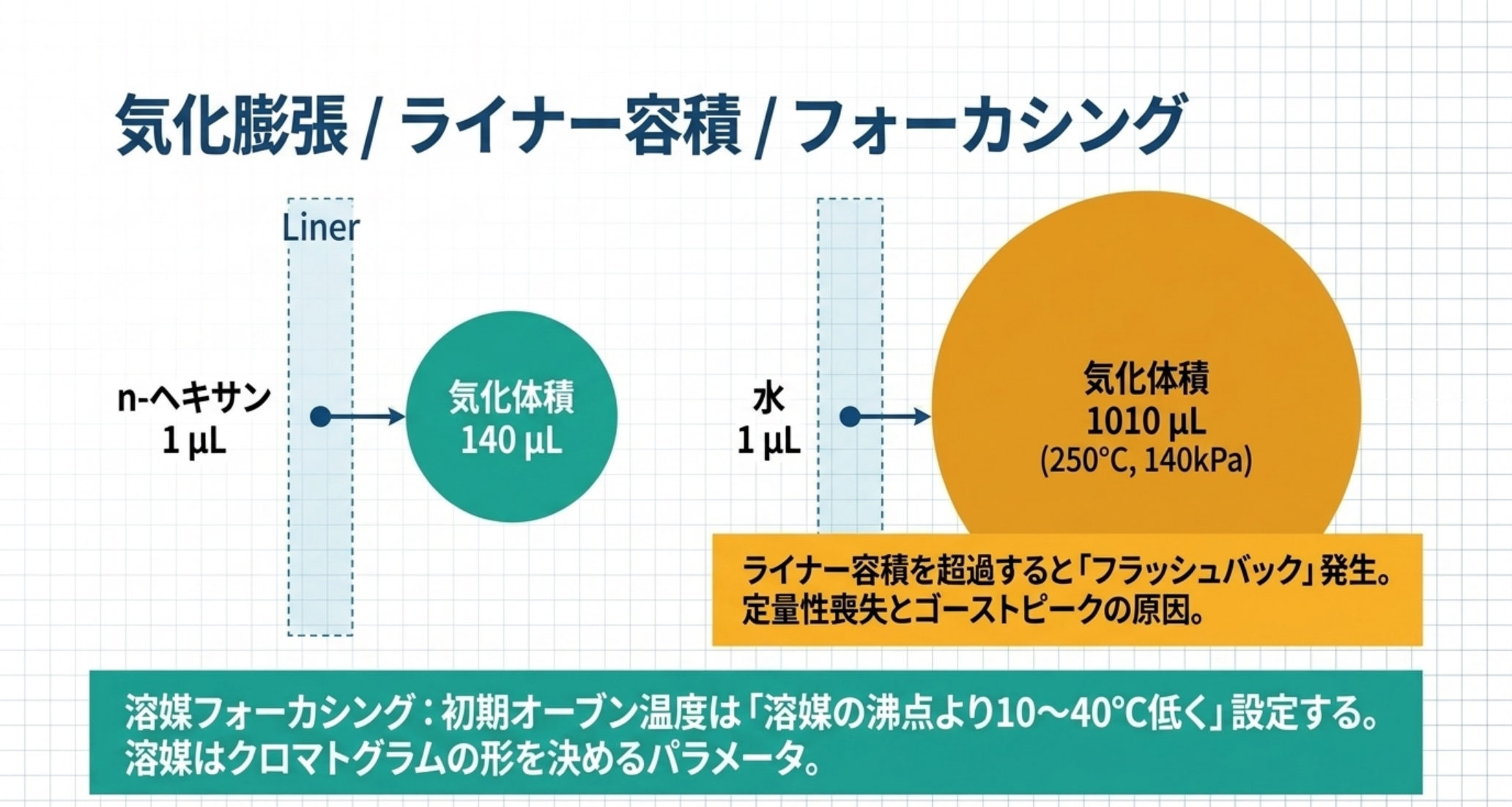

6.1 液体は気化すると数百倍になる
島津製作所は、気化室温度 250 ℃・圧力 140 kPa における各溶媒の気化体積を公開しています。
| 溶媒 | 1 µL 注入時の気化体積 (µL) | 2 µL 注入時 (µL) |
|---|---|---|
| イソオクタン | 110 | 220 |
| n-ヘキサン | 140 | 280 |
| トルエン | 170 | 340 |
| 酢酸エチル | 185 | 370 |
| アセトン | 245 | 490 |
| ジクロロメタン | 285 | 570 |
| 二硫化炭素 | 300 | 600 |
| アセトニトリル | 350 | 700 |
| メタノール | 450 | 900 |
| 水 | 1010 | 2020 |
この表が理想気体則をそのまま計算したものであること、そして自分の条件で引き直す方法は0節で扱いました。
一方、ライナーの内容積は数百 µL 程度です。Agilent のマニュアルは端的に述べています。「ライナーの容積は、少なくとも試料の（気化後の）容積と同じでなければならない。さもなければフラッシュバックと試料損失が起きる」。
この2つを並べると結論が出ます。メタノールや水を溶媒に使い、2 µL を注入すると、多くのライナーで容積を超えます。 気化した試料はセプタムパージラインへ逆流して失われ、定量再現性が崩れ、次の分析でゴーストピークとして現れます。
フラッシュバックへの対処は複数あります。
- 注入量を減らす（1 µL シリンジを使う）
- 容積の大きいライナーを使う
- 注入口温度を下げる（気化体積は絶対温度に比例する）
- ヘッド圧を上げる（気化体積は圧力に反比例する）＝圧力パルス注入が有効
- スプリット流量を上げる
- 注入速度を遅くする
圧力パルス注入は特に、水素キャリアで細径カラムを使う場合に推奨されています。
6.2 スプリットとスプリットレスは別物として設計する
スプリット/スプリットレス注入口はキャピラリGCで最も普及した注入口ですが、Agilent のマニュアルが強調するとおり、注入口温度・ライナー種類・オーブン温度・注入手技・パージ操作の適正値は両モードで異なるため、別々に設計する必要があります。
スプリット注入は、気化した試料の大部分をベントから捨て、一部だけをカラムに入れます。注入口を高流量のガスが流れるためバンドが狭く、鋭いピークになります。高濃度試料、揮発性が高く希釈できない試料（溶媒そのものなど）、フォーカシングできない気体試料に必須です。
スプリット比は、カラム流量：スプリットベント流量で表します（例：1:100 = カラム 1 mL/min、スプリット 100 mL/min）。セプタムパージは通常 3 mL/min 程度が別途流れます。
スプリットレス注入は、注入時にスプリットバルブを閉じ、試料の大部分をカラムに入れます。感度が桁違いに上がるため、環境分析・残留農薬・薬物スクリーニングで標準的です。
ここで決定的に重要なのがパージ遅延時間（サンプリングタイム）です。Agilent のマニュアルによれば、注入後 30〜80秒でソレノイドバルブが作動し、ライナー内の残留蒸気が30〜60 mL/min のパージ流量でベントへ排出されます。
最適化の手順も具体的です。パージ時間を変えながらピーク面積を比較し、面積が元の 95〜99% になる時間に合わせる。短すぎれば試料を捨てることになり、長すぎればライナー内の滞留時間が延びて分解や拡散が進みます。
注入口温度もモードで方針が変わります。スプリットレスでは試料の転送が遅いぶん、スプリットより低い温度を使えます。低いほど分解とフラッシュバックが減るので、完全気化する範囲でできるだけ低くが原則。ただし低すぎると高沸点成分がカラムに届かず、注入口差別（inlet discrimination）が起きて後半のピーク面積が系統的に小さくなります。
6.3 フォーカシング ― 溶媒の選び方が形を決める
スプリットレスではカラムへの導入がゆっくり進むため、入口でバンドが広がります。これを再び細く絞るのがフォーカシングです。3種類あります。
- 固定相フォーカシング：昇温分析でのみ可能。初期オーブン温度を下げるほど溶質の移動が遅くなり、狭い帯に閉じ込められる。最も多用される手法。
- 溶媒フォーカシング（ソルベントエフェクト）：カラム入口で凝縮した溶媒が蒸発し始めると、溶媒と揮発性が近い溶質が溶媒の後端に濃縮される。早期溶出成分に劇的に効く。
- 熱フォーカシング：管や カラム先頭での凝縮。カラム温度が溶質の沸点より約150 ℃低いときに有効に働く。
溶媒フォーカシングは溶媒の沸点と初期オーブン温度の関係で決まります。Agilent のマニュアルが示す例は分かりやすいものです。同じ試料を、初期温度より沸点の低いn-ヘキサン（bp 68 ℃）に溶かした場合は溶媒フォーカシングが起きず、沸点の高いn-オクタン（bp 125 ℃）に溶かした場合には起きて、溶媒後端のピークも C11・C12 も明確にシャープになりました。
ジーエルサイエンスの解説も同じ関係を、より運用しやすい形で示しています。「通常、カラム温度は、使用した溶媒の沸点より10〜40 ℃程度低く設定する必要があります」。
つまり、初期オーブン温度は「溶媒の沸点から逆算して決めるパラメータ」です。 溶媒を変えたら初期温度も見直さないと、ピーク形状が崩れます。
リテンションギャップ（固定相を持たない不活性化した空管）をカラム前段に入れると、凝縮した溶媒がここに広がって（フラッディング）カラム本体を汚さずに済みます。1 µL 以上の注入では検討する価値があります。
6.4 分子量差別（discrimination）は注入手技で決まる
シリンジ針の中で低沸点成分が先に気化し、高沸点成分が針内に残ることで起きるのがニードル差別です。Agilent のマニュアルは注入手技を比較し、冷オンカラム注入（差別なし）を基準に、手動の「充填ニードル法」が最も差別が大きいことを示しています（n-アルカン、スプリット比 1:40）。
手動注入で最も再現性が高いのは「ホットニードル法」（針を注入口で数秒加熱してから押し込む）ですが、それでも高速オートインジェクタには差別の大きさで劣ります。一方、高速自動注入には注入時の圧力パルスが大きくなり、フラッシュバックのリスクが上がるという副作用があります。
結論はシンプルです。定量性を求めるならオートサンプラを使い、手動なら必ずホットニードル法に統一する。
6.5 PTV とコールドオンカラム
- PTV（プログラム昇温気化）：低温で試料を導入し、その後に注入口を昇温する方式。熱に不安定な化合物に向きます。バッフルや充填材を持つライナーが必要です（低温導入時に液体試料を保持するため）。溶媒除去モードを使えば大容量注入にも対応します。
- コールドオンカラム（OCI）：試料を気化させずに直接カラムへ入れる方式。分解も差別も原理的にほぼ起きず、面積値の再現性が最も高い。その代わり不揮発性成分がカラムに入るため、汚れた試料には向きません。水素キャリアで不安定な化合物を扱うときは、MMI のコールドスプリットレスモードとともに検討対象になります。
ヘッドスペース注入については残留溶媒分析の実務で詳しく扱っています。

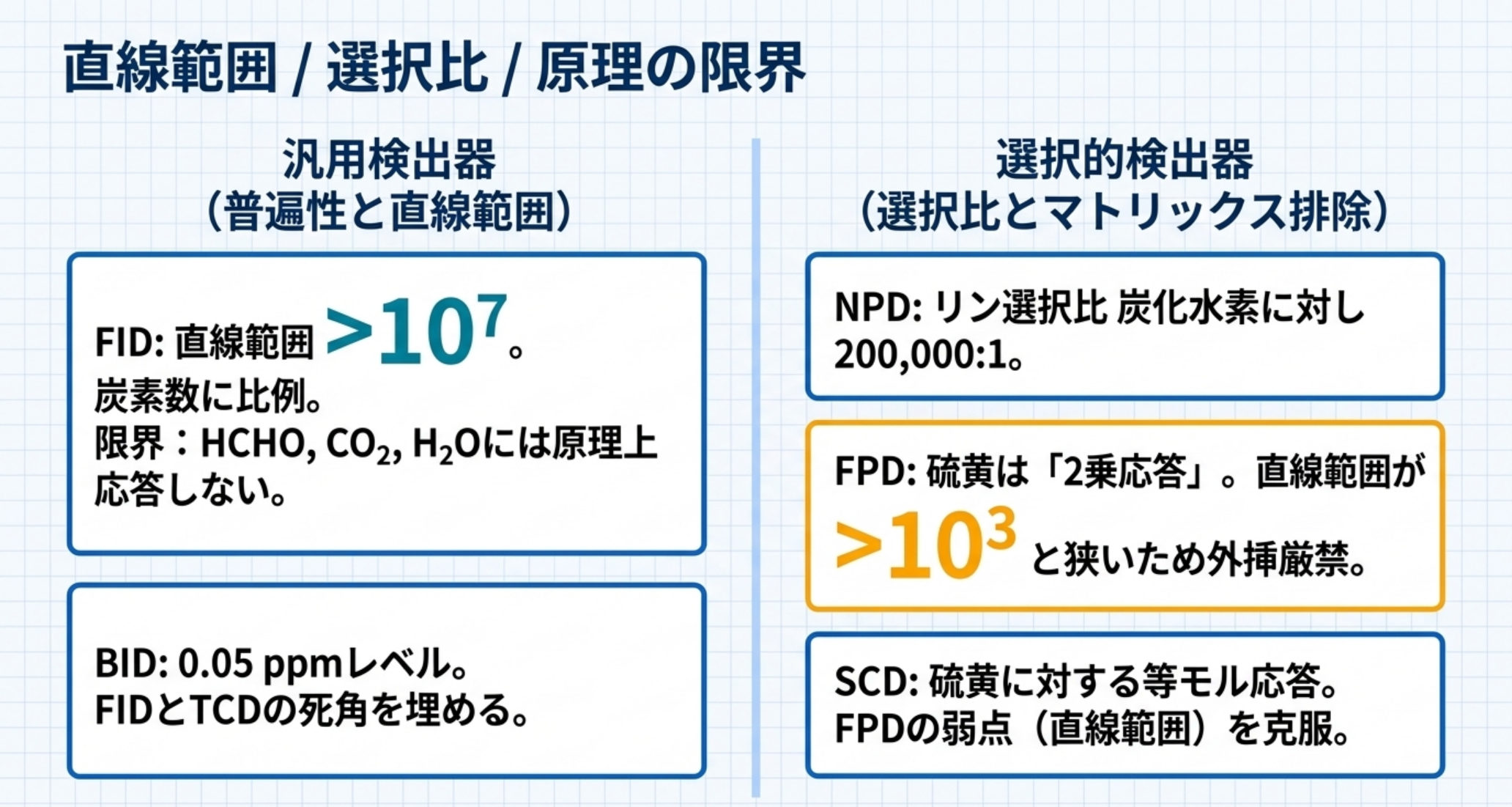

7. 検出器 ― 普遍性と選択性のどちらを取るか
検出器の選択は「感度」だけでは決まりません。何に応答し、何に応答しないか（選択性）、そしてどこまで直線性が保たれるか（直線範囲）が同じくらい重要です。
| 検出器 | 検出対象 | 最小検出量（島津） | 直線範囲（Agilent） | 検出器ガス |
|---|---|---|---|---|
| FID | 有機化合物全般（ホルムアルデヒド・ギ酸を除く） | 0.1 ppm (0.1 ng) | >10⁷ (±10%) | H₂・Air |
| TCD | キャリアガス以外のすべて | 10 ppm (10 ng) | >10⁵ (±5%) | 不要 |
| BID | He・Ne 以外のすべての無機・有機化合物 | 0.05 ppm (0.05 ng) | — | He |
| ECD | 有機ハロゲン、有機金属 | 0.1 ppb (0.1 pg) | >5 × 10⁴ | 主に N₂ |
| FTD（NPD） | 有機窒素・リン化合物 | 1〜0.1 ppb (1〜0.1 pg) | >10⁵ (N), >10⁵ (P) | H₂・Air |
| FPD | リン・硫黄、有機スズ | 10 ppb (10 pg) | >10³ (S), 10⁴ (P) | H₂・Air |
| SCD | 硫黄化合物 | 1 ppb | （FPD より広い） | H₂・O₂ |
（最小検出量は島津製作所「分析の基礎 ― 検出器」、直線範囲は Agilent「Quick Reference Guide: Gas Chromatography Detectors」。いずれも化合物構造と分析条件により変動する概算値）
FID ― なぜ炭素数に比例するのか
FID は、カラムから溶出した有機化合物を水素炎中で熱分解し、生じた炭素ラジカルが酸素原子や OH ラジカルで酸化される際に CH + O → CHO⁺ + e⁻ というイオン化を起こす、その電流を測る検出器です。
生じる電流は、燃焼・イオン化された炭素原子の総数に直接比例します。これが「有効炭素数」に基づく定量の根拠であり、構造の異なる化合物でも炭素数さえ分かれば応答をおおよそ見積もれるという FID の強みの正体です。
一方で限界も原理から導かれます。炭素に酸素が結合してしまっている化合物――CO、CO₂、HCHO（ホルムアルデヒド）、HCOOH（ギ酸）、CS₂、CCl₄――と水には、ほとんど応答しません。ホルムアルデヒドを FID で測ろうとして苦戦するのは、装置の不調ではなく原理的な問題です。
そして >10⁷ という直線範囲は他の検出器を圧倒しています。TCD の 10⁵、FPD の 10³〜10⁴ と比べると2〜4桁違う。「濃い試料と薄い試料を同じ検量線で扱える」というのは、実務上きわめて大きな利点です。
選択的検出器 ― 選択比という数値で見る
選択的検出器の価値は感度そのものより、マトリックスからの選択比にあります。Agilent の NPD（8890/8860）の仕様は明快です。
- 窒素化合物：炭化水素に対して 25,000:1
- リン化合物：炭化水素に対して 200,000:1（8890）／ 75,000:1（8860）
つまり、大量の炭化水素マトリックス中の微量農薬を、前処理で分けきれなくても検出器の選択性で分けられるということです。
FPD には注意点があります。 Agilent の説明にあるとおり、硫黄の応答は硫黄原子濃度の「2乗」に比例します（リンはより直線的）。直線範囲が >10³ と狭いのはこのためです。検量線を必ず十分な点数で引き、外挿しない。ここを知らずに1点検量で運用すると桁で外します。
SCD（硫黄化学発光検出器）はこの弱点を解消した検出器で、硫黄に対して等モル応答（equimolar）を示し、FPD より広い直線範囲を持ちます。石油製品中の硫黄分析で SCD が選ばれるのは、この直線性のためです。
BID（バリア放電イオン化検出器）は島津が実装した比較的新しい汎用検出器で、He・Ne 以外のすべての無機・有機化合物を 0.05 ppm（0.05 ng）レベルで検出します。TCD の200倍の感度で、FID が応答しない無機ガスも見える――TCD と FID の穴を同時に埋める位置づけです。
MS を検出器として使う場合の話は質量分析の最新動向で扱っています。GC-MS ではヘリウムが第一選択とされてきましたが、5節のとおり状況は変わりつつあります。

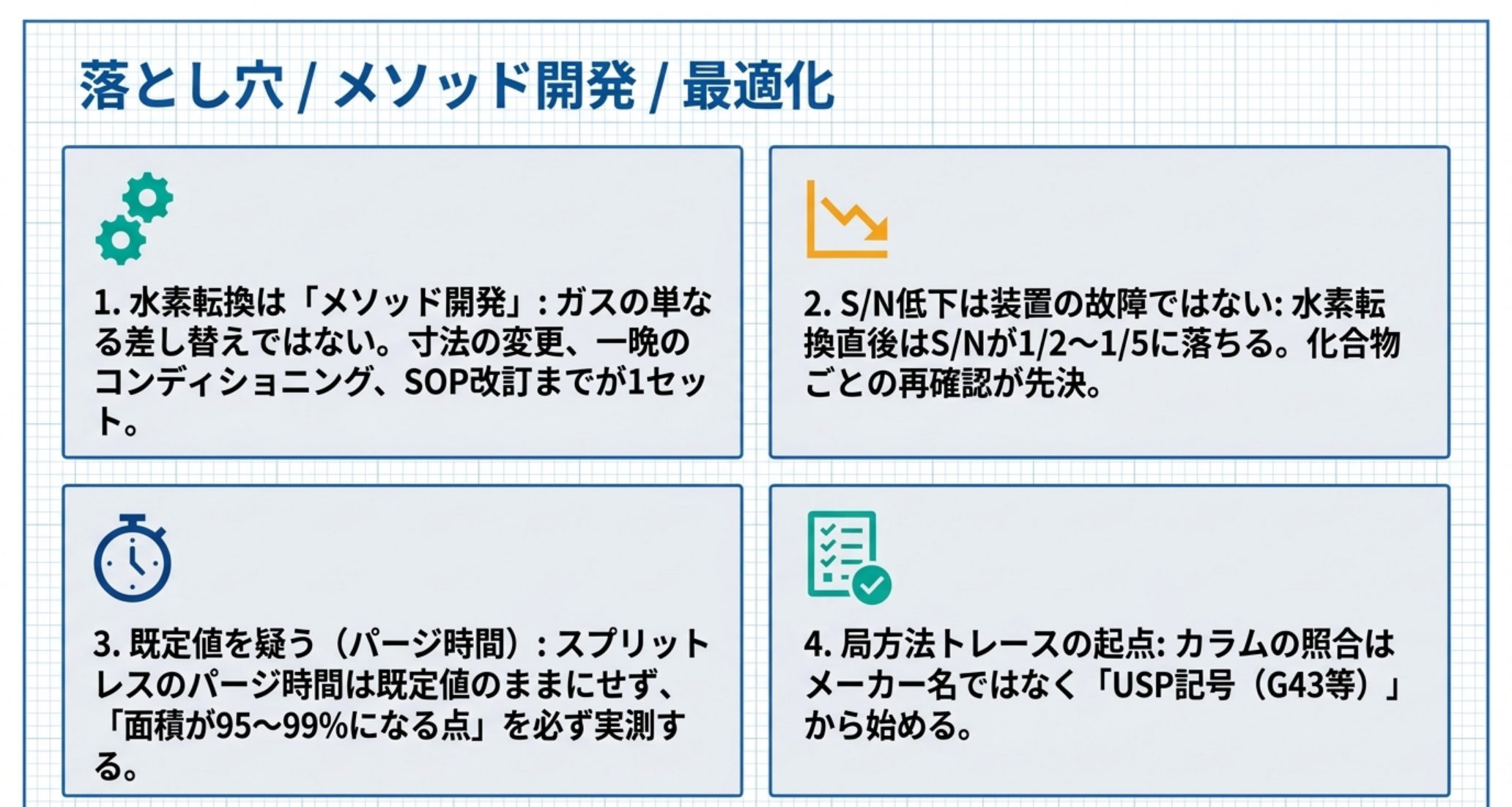

8. 分析者の視点 ― 実務の勘所
条件を決める順番を守る。 固定相 → 内径・膜厚 → 長さ → キャリアガス。カラム長を伸ばして分離を稼ぐのは、分離度が40%しか上がらず時間が2倍になる取引だと分かったうえで選ぶこと。
局方法をトレースするなら USP記号から入る。 G43・G27 といった記号が固定相を規定しています。メーカー名や商品名ではなく記号で照合する。
溶媒を変えたら、初期オーブン温度とライナーを見直す。 気化体積が変わり（ヘキサン 140 µL に対して水 1010 µL）、溶媒フォーカシングの成立条件も変わります。溶媒は「試料を溶かすもの」であると同時に「クロマトグラムの形を決めるパラメータ」です。
水素転換は「メソッド開発」として計画する。 ガスの差し替えではありません。カラム寸法の変更、注入口圧力の確認、イオン源レンズの交換、一晩のコンディショニング、S/N とスペクトルの再確認、SOP 改訂とバリデーション――ここまでが1セットです。同ガイドも「少なくとも多少の変更は必要」「SOP の更新とメソッドバリデーションのための時間を取らなければならない」と明記しています。
水素転換で最適化が少なく済むもの／多く必要なものを見分ける。 PAH や炭水化物のような反応性の低い化合物、高濃度分析、スプリット注入、誘導体化済み試料は比較的すんなり移行できます。逆に不安定な化合物、水素と反応する化合物、微量分析は最適化の負担が大きい。移行の順番はここで決めるべきです。
検出器は直線範囲で選ぶ場面がある。 感度だけを見て FPD を選び、硫黄の2乗応答と >10³ の直線範囲で苦しむのは典型的な失敗です。濃度レンジが広いなら FID か SCD。
よくある落とし穴を挙げます。
- 注入量を「2 µL のほうが感度が出るから」で決める。 ライナー容積を超えれば、感度どころか再現性を失います。
- WAX カラムを 260 ℃ 以上で使う。 ブリードが増え、寿命が縮みます。極性相の耐熱温度は無極性相より100 ℃以上低い。
- スプリットレスのパージ時間を既定値のまま使う。 注入口温度や溶媒を変えたら最適パージ時間は変わります。面積が95〜99%になる時間を実測する。
- 手動注入の手技が人によって違う。 充填ニードルとホットニードルでは、高沸点成分の面積が目に見えて変わります。
- 水素転換で 30 m × 0.25 mm のまま押し切ろうとする。 室温で大気圧を下回るため、原理的に成立しません。
- 水素で S/N が落ちたのを「装置の不調」と診断する。 2分の1〜5分の1の低下は想定内です。コンディショニングと化合物ごとの確認が先。

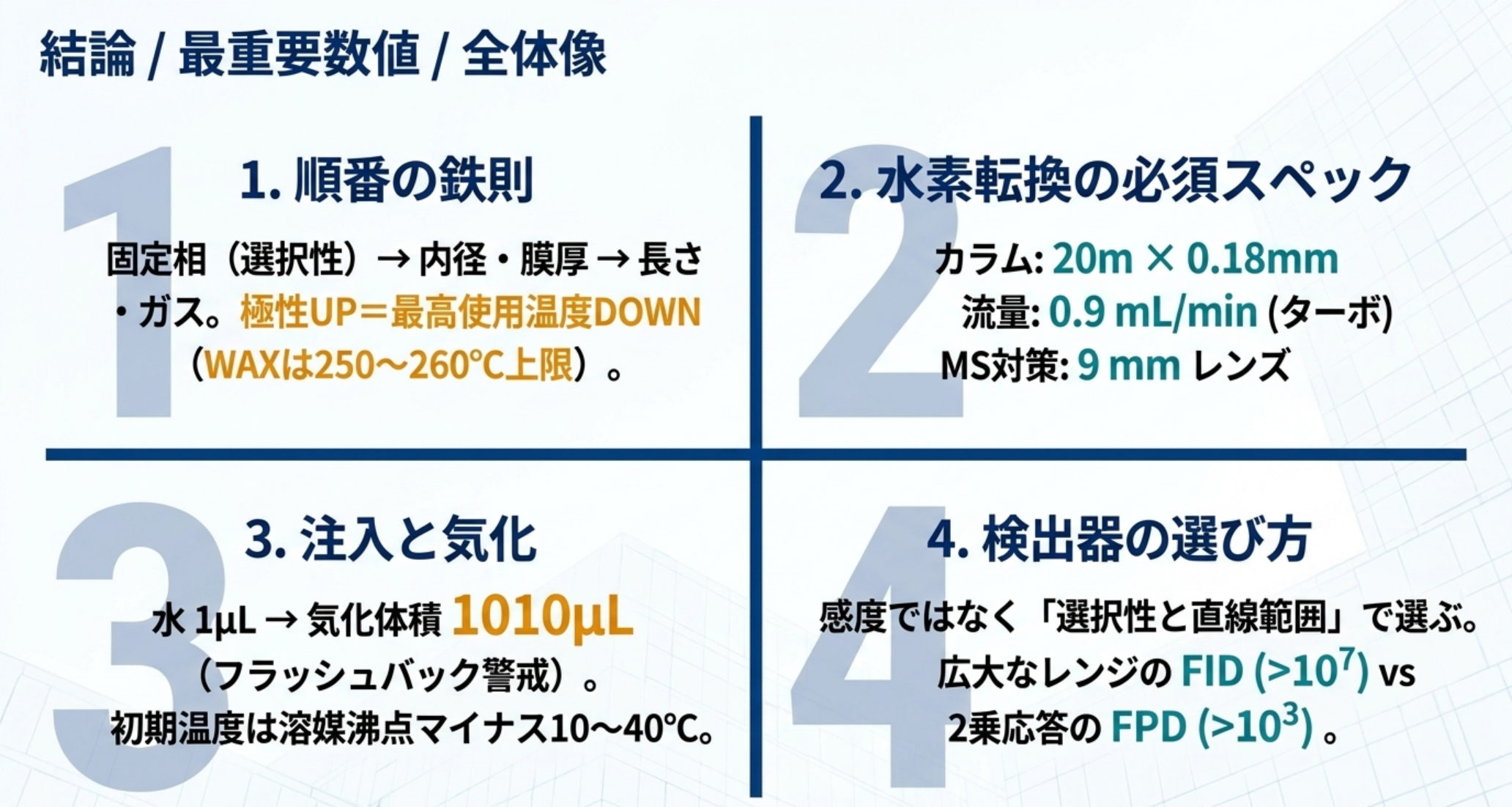

まとめ
- 決める順番は 固定相 → 内径・膜厚 → 長さ → キャリアガス。 分離度に最も効くのは選択性 α であり、カラム長を2倍にしても分離度は約40%しか上がらず時間は2倍になります。極性が上がると最高使用温度は下がる（WAX は 250〜260 ℃）というトレードオフを常に意識する。内径ごとの性格は 0.25 mm が汎用最適、細径ほど段数は稼げるが負荷容量は小さい（0.10 mm で 2.5 ng）。
- 水素転換はメソッド開発である。 定番の 30 m × 0.25 mm は水素では注入口圧力が足りず使えないため 20 m × 0.18 mm へ、流量はターボポンプで 0.9 mL/min 定流量、最適線速度は 30〜55 cm/sec。イオン源では水素化・脱塩素化が起き（ニトロベンゼン→アニリン、LMS 68）、9 mm レンズと一晩のコンディショニングが必須。S/N は 2分の1〜5分の1に落ちうる。安全面では可燃範囲 4〜74.2%、ベント接続と純度 99.9999% 以上が前提。
- 注入口の物理を知っていれば、ピーク形状の問題の多くは防げる。 液体は 250 ℃ で数百倍に膨張し（水は 1 µL → 1010 µL）、ライナー容積を超えればフラッシュバックが起きる。初期オーブン温度は溶媒の沸点より10〜40 ℃低く設定して溶媒フォーカシングを成立させる。スプリットレスのパージ時間は面積が95〜99%になる点を実測して決める。
- 検出器は感度ではなく「選択性と直線範囲」で選ぶ。 FID は炭素数に比例する原理から >10⁷ の直線範囲を持つ一方、CO₂・ホルムアルデヒド・ギ酸・水には応答しない。NPD の選択比は窒素 25,000:1・リン 200,000:1。FPD は硫黄が2乗応答で直線範囲 >10³ しかなく、等モル応答の SCD が代替になる。
未確認・限界
- 0 節の計算は理想気体則です。 気化室の条件（250 ℃ 前後、絶対圧 0.15〜0.35 MPa）では実在気体の補正は数 % 程度と見込まれますが、本記事では補正していません。島津・Restek の公表値と 1〜2 % で一致しているのは、両社も同じ近似で計算しているためと考えられます。桁と比率の判断には使えますが、上限ぎりぎりを狙う設計には安全率を取ってください。
- 液体密度は 20 ℃ の代表値を使っています。 注入するのは室温の液体なのでこれが適切ですが、オートサンプラの設置環境が高温・低温であれば数 % 動きます。
- 「実効容積＝物理容積の約 2 分の 1」は Restek が示した経験的な目安です。根拠となる実測データは公表されていません。グラスウールの有無・位置、テーパ形状、注入速度によって実際に使える容積は変わります。
- 0 節の最大注入量表は「フラッシュバックを起こさない体積」の上限であって、推奨注入量ではありません。実務ではこれより十分小さい値を使います。上限近くでは、定量値そのものは保たれても再現性が先に悪化します。
- 注入口圧力の値は Agilent が流量 1.0 mL/min で示した表から取っています。 自分のメソッドの流量・オーブン初期温度では別の値になります。実機の設定値を読むのが最も確実です。
- 圧力パルス注入で「打てる量が 2.1 倍」というのは体積だけの計算です。パルス圧を上げると注入直後の線速度が上がり、溶媒フォーカシングの成立条件やピーク形状にも影響します。体積の余裕がそのまま感度に変わるわけではありません。
- 水素転換に関する数値は Agilent の EI GC/MS 向けユーザガイド（5994-2312JAJP, 2022年10月 第2版）に基づいています。 2026 年時点の各社最新機種での挙動、とくに HydroInert 以降の水素対応イオン源の比較データは本記事では扱っていません。
- Q-TOF（7200x/7250x）は水素キャリアガスに対応していません（同ガイド）。転換の検討対象は EI の四重極・トリプル四重極に限られます。
- 検出器の最小検出量・直線範囲は化合物構造と条件で動く概算値です。実機の仕様はデータシートで確認してください。
用語集
- 相比（β）：カラム内径と固定相膜厚の関係を表す指標。値が近いカラム同士なら、溶出パターンを保ったまま寸法を変えやすい。
- コバッツ保持指標：n-アルカンの保持を基準に化合物の保持を表す数値。固定相の選択性を比較する目安に使う。
- USP記号（G1・G27・G43 等）：日本薬局方・USP が固定相を指定するための記号。局方法のトレースはここから始まる。
- van Deemter 曲線：平均線速度と理論段高さ H の関係を表す曲線。最小値が最適線速度。水素は曲線が最も平坦。
- フラッシュバック（バックフラッシュ）：気化した試料がライナー容積を超え、セプタムパージ側へ逆流して失われる現象。
- パージ遅延時間（サンプリングタイム）：スプリットレス注入でスプリットベントを閉じておく時間。30〜80秒が目安。
- 溶媒フォーカシング（ソルベントエフェクト）：カラム入口で凝縮した溶媒により、揮発性の近い溶質が溶媒後端に濃縮される現象。
- リテンションギャップ：固定相を持たない不活性化した空管。カラム前段に付けて溶媒の広がりを受け止める。
- 注入口差別（inlet discrimination）：注入口温度不足などにより、高沸点成分ほどカラムへ届かなくなる現象。
- HydroInert：水素キャリアガス下でのイオン源内触媒反応を抑えるために設計されたイオン源（Agilent）。
- 有効炭素数：FID の応答が炭素数に比例することを利用した、応答係数の推定概念。
- BID（バリア放電イオン化検出器）：ヘリウムのプラズマ放電による光でイオン化する汎用検出器。He・Ne 以外を高感度に検出する。
関連記事
- 揮発性成分をGCに入れる4つの方法の選び方 ― 試料量を増やしても感度が上がらない理由 ― 0 節で「水は直接注入できない」と分かったあと、ではどう入れるか。静的HS・ダイナミックHS・パージ&トラップ・SPME の選択。
- 残留溶媒分析の実務 ― ICH Q3C(R9)がJP19〈2.46〉に入り、乾燥減量の使い方が変わった【2026年版】 ― 局方が固定相を USP 記号 G43 で指定している実例。ヘッドスペースGCの標準条件とシステム適合性。
- GC×GC徹底解説 ― 変調周期を決めた瞬間に、一次元で稼いだ分離をどれだけ捨てるかが決まる【2026年版】 ― GC の分離能をもう一軸で伸ばす方向。相比と段数の話がそのまま効く。
- GC-MS/MS 残留農薬分析の実務 ― マトリックス効果が「増強」に転ぶGCでは、対処も逆になる【2026年版】 ― 注入口の活性とマトリックス増強。ライナーとイオン源の状態が定量値を動かす現場。
- イオン源の選び方 ― 専用ESIと専用APCIは「別の89%」を拾う【2026年版】 ― GC-MS 側の EI・CI・NCI の選択。70 eV 標準化の代償も扱っている。
- 質量分析の最新技術動向 ― 1 検体 4.8 分で、8,400 種を超えるタンパク質が同定できる【2026年版】 ― MS を検出器として使う場合の性能の地図。
- クロマトグラムの積分とピーク処理 ― 同じ不純物が、積分モードしだいで 0.028 % にも 0.104 % にもなる【2026年版】 ― フラッシュバックやテーリングが最終的な数値に化ける場所。
- HPLCトラブルシューティング ― 圧力・保持時間・ピーク形状を体系的に切り分ける【2026年版】 ― 「効きの大きいパラメータから触る」という切り分けの原則を LC 側で。
- マイクロプラスチック分析 ― 50 µm 未満の粒子は、個数の 98 % を占めて質量の 0.014 % しかない【2026年版】 ― 熱分解GC-MS が出てくる応用分野。注入口で何が起きるかを理解している必要がある。
出典
- Restek「Guide to GC Column Selection and Optimizing Separations」（Lit. Cat.# GNAR1724C-UNV, 16ページ） — https://d1lqgfmy9cwjff.cloudfront.net/csi/pdf/e/rk151.pdf
- Agilent Technologies「GC Inlets: An Introduction」（Manual Part Number 5958-9468, Second edition, July 2005。Matthew S. Klee / Pat Sandra） — https://www.agilent.com/cs/library/usermanuals/public/5958-9468_041007.pdf
- アジレント・テクノロジー「Agilent EI GC/MS 機器でのヘリウムから水素へのキャリアガス切り替え ユーザガイド」（5994-2312JAJP, 第2版 2022年10月） — https://www.chem-agilent.com/pdf/user-guide-coverting-ei-gcms-instruments-5994-2312ja-jp-agilent.pdf
- Agilent Technologies「Quick Reference Guide: Gas Chromatography Detectors」（5994-4919EN） — https://www.agilent.com/cs/library/quickreference/public/quick-reference-gc-detectors-5994-4919en-agilent.pdf
- Agilent Technologies「Switch to Hydrogen or Nitrogen as Alternate Carrier Gas」 — https://www.agilent.com/en/product/gas-chromatography/gc-systems/convert-alternative-carrier-gas-hydrogen-nitrogen-gc-gcms
- 島津製作所「分析の基礎 ― 検出器」 — https://www.shimadzu.com/an/service-support/technical-support/analysis-basics/fundamentals/detector.html
- 島津製作所「GC分析の基礎 ― 4. 試料導入」 — https://www.an.shimadzu.co.jp/service-support/technical-support/analysis-basics/gc/fundamentals/sample-injection/index.html
- 島津製作所「キャリアガスを変更する」／「島津ガスクロマトグラフの便利な安全機能」 — https://www.an.shimadzu.co.jp/service-support/technical-support/analysis-basics/gc/eco/change-carrier-gas/index.html
- ジーエルサイエンス「ガスクロマトグラフィー（GC）の基礎 Ⅲ章-3 スプリットレス注入法」 — https://www.gls.co.jp/technique/technique_data/gc/basics_of_gc/p3_3.html
- Restek「How to Choose a GC Inlet Liner」（Lit. Cat.# GNAR1991D-UNV, 2024年。ライナーの物理容積・実効容積の表、溶媒膨張計算機の例） — https://discover.restek.com/wp-content/uploads/GNAR1991.pdf
- Restek「Exploring the upper temperature limits for a wax GC column」 — https://www.restek.com/chromablography/exploring-the-upper-temperature-limits-for-a-wax-gc-column
2026年9月26日の更新で0節を追加しました。0節の計算は理想気体則（V＝(ρ/M)·V注入·RT/P）だけを使った筆者計算で、液体密度と分子量は標準的な物性値を用いています。検証として、島津製作所が公表する気化体積10溶媒ぶんを「140 kPa をゲージ圧」として再現し（計算÷公表値＝0.98〜1.00）、さらに Restek の溶媒膨張計算機の公表例（15.8 psi・250 ℃ でヘキサン159 µL・水1145 µL）も同じ式で再現しました（157 µL・1146 µL）。ライナーの物理容積・実効容積は Restek の一次資料の表をそのまま引いています。
