イオンクロマトグラフィー徹底解説 ― 感度を決めているのはカラムではなくサプレッサである【2026年版】

イオンクロマトグラフィー（IC）は、しばしば「イオン交換カラムを使うHPLC」と紹介されます。分離のしくみだけを見ればそのとおりです。しかし、なぜICだけが専用装置として独立して売られ続けているのかは、その説明からは出てきません。

理由は分離ではなく検出にあります。

無機イオンには紫外吸収がほとんどありません。だから検出は電気伝導度で行うのが自然です。ところが、イオン交換の溶離液は水酸化カリウムや炭酸ナトリウムであり、溶離液そのものが分析対象よりはるかに強く電気を通します。海の中で水滴を探すようなもので、このままでは µg/L の陰イオンなど見えません。

そこで IC は、分離が終わったあとに溶離液だけを選択的に消すという装置を発明しました。これがサプレッサです。ICの感度も、ベースラインも、日々のトラブルの大半も、この一点で決まります。カラムを換えても解決しない問題が、サプレッサの設定ひとつで消えることは珍しくありません。

本記事は、この「消す」という装置設計を軸に IC を解説します。数値はすべてメーカーの製品マニュアル・公定法原文・規格本文で確認したものです。

この記事の読み方：1〜2節は分離の基礎で、入門者向けに書いています。3〜4節が本記事の核心（サプレッサと電解式溶離液生成）で、装置の思想がここに集約されています。5〜7節はカラム・検出・実務の落とし穴、8〜9節は公定法と応用です。水質分野での位置づけはPFASのLC-MS/MS分析、金属側の分析は元素不純物とICP-MSもあわせてご覧ください。

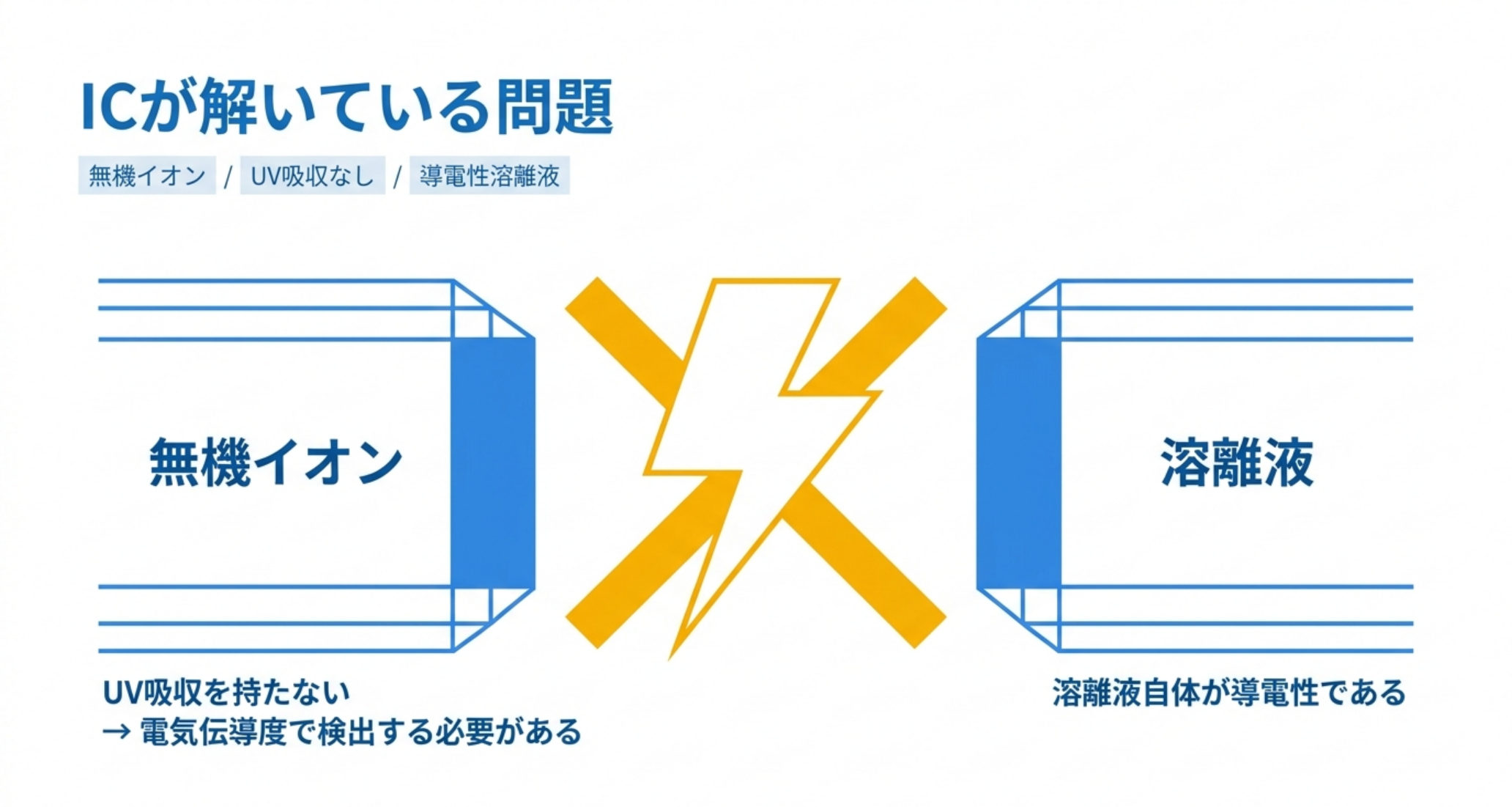

1. ICが解いている問題 ― 「見えないイオン」をどう見るか

分析対象を並べてみると、ICの守備範囲がはっきりします。

対象	逆相HPLCでの扱い	ICでの扱い
フッ化物・塩化物・硝酸・硫酸・リン酸	ほぼ保持されず、UV検出もできない	イオン交換で分離、電気伝導度で検出
臭素酸・亜塩素酸・塩素酸（消毒副生成物）	同上	同上。µg/L 領域が要求される
アルカリ／アルカリ土類金属、アンモニウム	保持されない	陽イオン交換で分離
有機酸（酢酸・ギ酸・乳酸など）	保持が弱く、低波長UVで感度不足	イオン交換またはイオン排除
糖・糖アルコール・糖鎖	UV吸収を持たない	強アルカリ下で陰イオン化し、パルスアンペロメトリック検出
アミノグリコシド系抗生物質	UV発色団を持たない	同上

共通しているのは、イオン性または解離しうるのにUV吸収を持たないという性質です。USP の一般章〈1065〉ION CHROMATOGRAPHY も、ICの価値を「移動相中でイオン性またはイオン化しうる、固有のUV吸収をほとんど、あるいはまったく持たない分析対象に対して特に有用である」と規定しています（Official 2016年8月1日、2025年2月12日時点で現行）。

〈1065〉が列挙するIC適用対象は、有機酸・炭水化物・糖アルコール・アミノグリコシド・アミノ酸・アミン・ホスホン酸・ペプチド・オリゴ糖・タンパク質・糖タンパク質と広範で、原薬・添加剤・分解物・不純物・工程水・洗浄液・排水まで「製造と出荷判定のあらゆる局面」に適用されるとしています。ICは水質分析専用の装置ではありません。

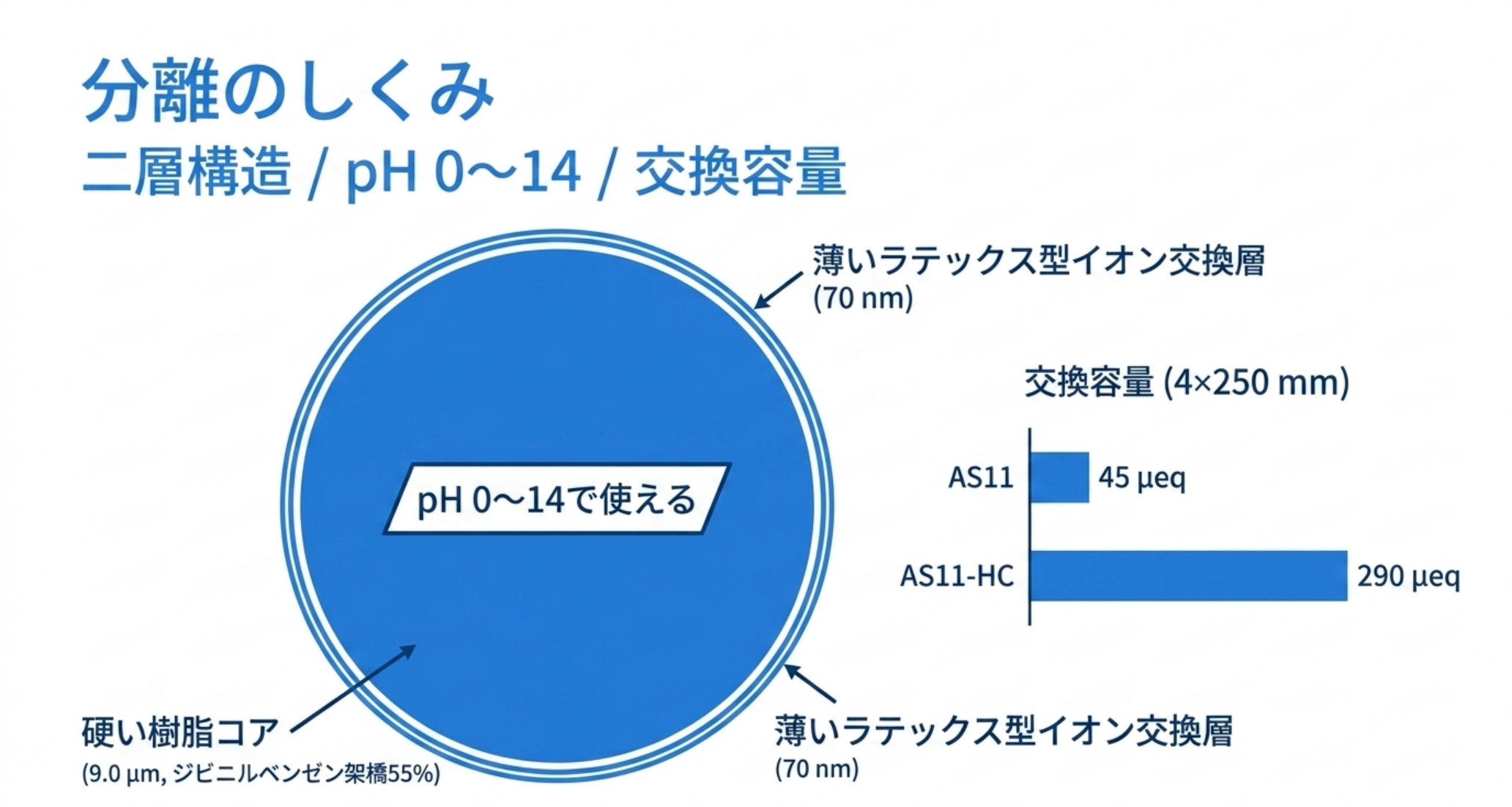

2. 分離のしくみ ― ラテックス被覆型樹脂という設計

ICのカラムは、シリカ系のHPLCカラムとは構造が違います。代表的な陰イオン交換カラムである Dionex IonPac AS11-HC の仕様書を開くと、次のように書かれています。

• 基材：9.0 µm の大孔性（マクロポーラス、細孔径 2000 Å）エチルビニルベンゼン樹脂、ジビニルベンゼン架橋 55%
• その表面に、直径 70 nm の第四級アンモニウム基を持つラテックス粒子（MicroBead 層）を静電的に付着
• 移動相適合性：pH 0〜14、有機溶媒 0〜100%
• 最大使用圧力：27 MPa（4000 psi）

この「硬い樹脂コア＋薄いイオン交換層」という二層構造には理由があります。イオン交換層を薄く保つことで物質移動距離が短くなり、ピークが鋭くなる。同時に、基材が高度に架橋された樹脂なのでシリカと違ってpH 0〜14 の全域で使える。水酸化カリウムのような強アルカリを溶離液に使えるのは、この基材選択の帰結です。

交換容量も設計値として明示されています。同じ 4 × 250 mm でも、AS11 が 45 µeq に対して AS11-HC（High Capacity）は 290 µeq と6倍以上です。容量が大きいほど高濃度マトリックス（海水、排水、ブライン）を直接注入しても破過しにくくなりますが、その分だけ溶離液濃度を上げる必要があり、後述するサプレッサの負荷も上がります。容量は「マトリックス耐性」と「サプレッサ負荷」のトレードオフのつまみです。

用語：µeq（マイクロ当量）はイオン交換容量の単位。カラムが保持できるイオンの総電荷量を表す。1価イオンなら µmol と同じ数値になる。

3. サプレッサ ― ICの心臓部

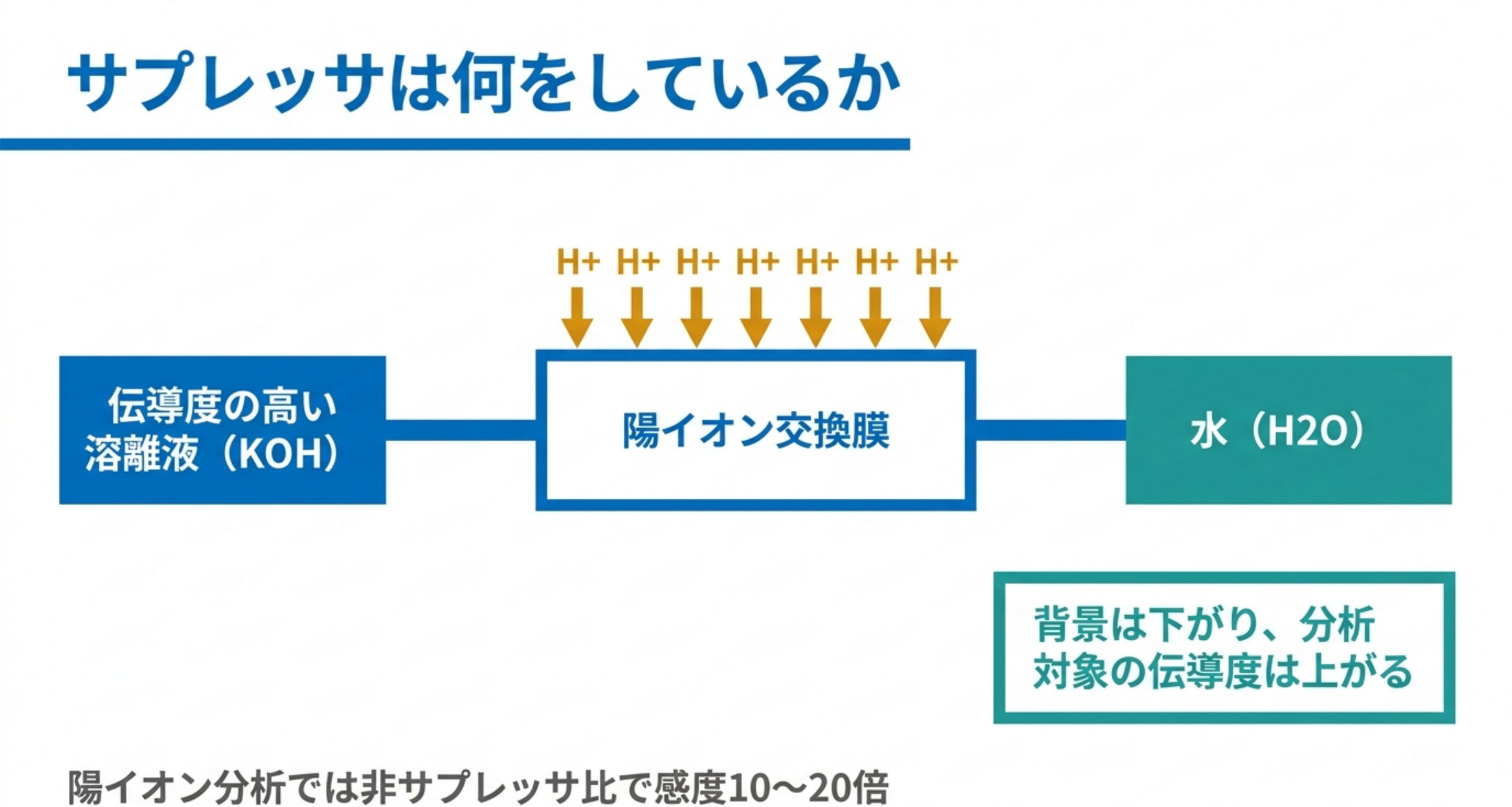

3.1 何をしているのか

陰イオン分析で溶離液に 30 mM KOH を使うとします。分離後の流路には、目的の µg/L レベルの陰イオンと、その数千倍の濃度の KOH が一緒に流れています。ここでサプレッサが行う変換は2つです。

1. 溶離液の陽イオン（K⁺）を H⁺ に置き換える → KOH が H₂O になり、背景の電気伝導度が消える
2. 分析対象イオンの対イオンも H⁺ に置き換える → 例えば NaCl が HCl になり、分析対象側の伝導度はむしろ上がる

つまりサプレッサは、背景を下げると同時にシグナルを上げます。S/N が両側から改善するので効きが大きいのです。Metrohm の技術資料では、陽イオン分析において非サプレッサ方式に対して感度が10〜20倍になると実測条件つきで示されています（超純水中の陽イオン 10 µg/L、Metrosep C Supp 1 - 150/4.0、溶離液 5 mmol/L HNO₃ + 50 µg/L Rb⁺、カラム温度 40 ℃、注入 20 µL、流量 1.0 mL/min）。

もうひとつ、見落とされがちな効果があります。注入ピーク（ウォーターディップ）が小さくなることです。背景伝導度が高い状態で水試料を注入すると、試料バンドの通過中だけ伝導度が下がり、大きな負のピークが出ます。これが最初に溶出するフッ化物やリチウムに重なると定量できません。サプレッションで背景をほぼゼロにすれば、この負のピークも小さくなります。

3.2 電解式（膜）サプレッサ ― 水だけで再生し続ける

現在の主流は電解式です。純水を再生液として流し、電気分解で酸とアルカリをその場で作ります。

• 陽極：H₂O → 2H⁺ + ½O₂ + 2e⁻
• 陰極：H₂O + 2e⁻ → 2OH⁻ + H₂

陰イオン用サプレッサでは、陽極で生じた H⁺ がカチオン交換膜を通って溶離液流路に入り、KOH を中和します。押し出された K⁺ は電位に引かれて陰極側へ移動し、そこで OH⁻ と結合して KOH 廃液になります。試薬の調製も交換も不要で、電流を流している限り再生し続けるというのが電解式の価値です。

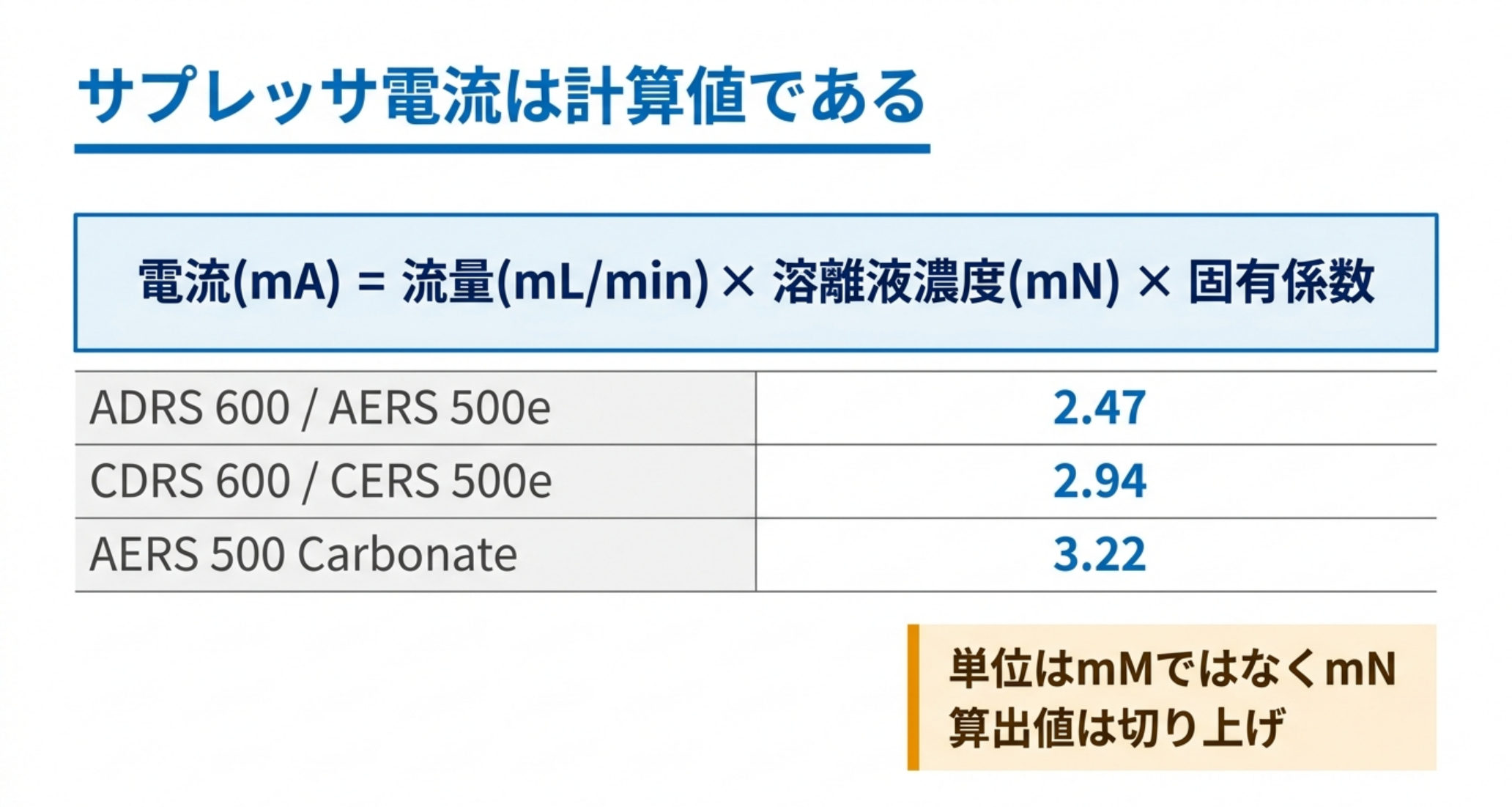

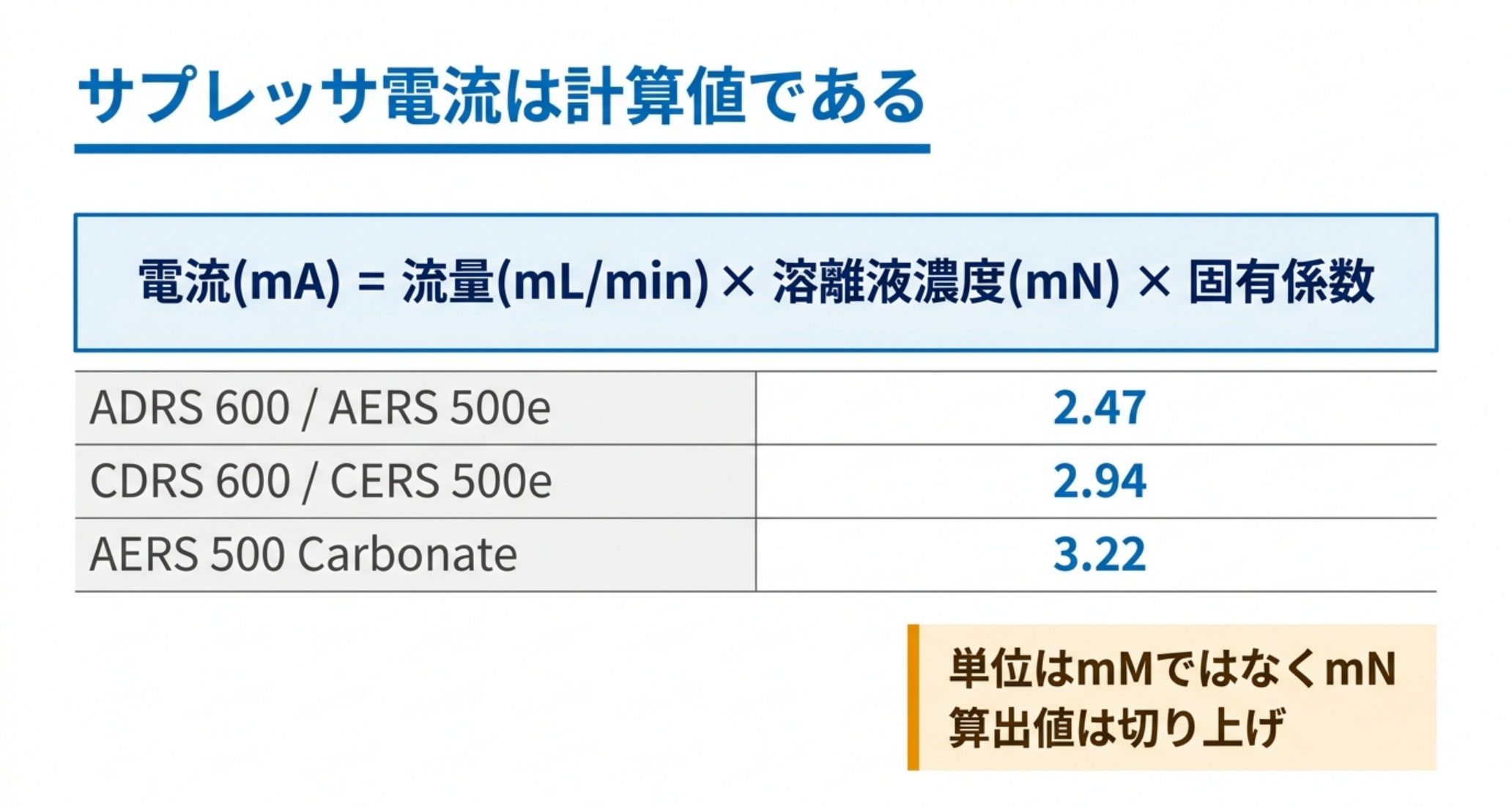

3.3 電流設定は計算で決まる ― 実務で最も重要な式

サプレッサの印加電流は感覚で決めるものではありません。Thermo の製品マニュアル（P/N 031956）は明示的な式を与えています。

Current (mA) = 流量 (mL/min) × [溶離液] × サプレッサ固有係数

ここで溶離液濃度の単位は mM ではなく mN（規定度）です。炭酸ナトリウムのような2価の溶離液では濃度を2倍して代入することになり、ここを間違えると電流が半分になります。

サプレッサ	固有係数
Dionex ADRS 600（Legacyモード）／AERS 500e	2.47
Dionex CDRS 600（Legacyモード）／CERS 500e	2.94
Dionex AERS 500 Carbonate	3.22

マニュアルが付している注意事項も、そのまま実務のチェックリストになります。

• 算出値は常に整数へ切り上げる
• 電流は 1 mA 刻みで設定できる電源が必須。50/100/300/500 mA の離散値しか出せない旧型電源での使用は「設計も検証もされていない」と明記されている
• 2 mm の DRS 600 / ERS 500e は 150 mA を超えてはならない。2 mm の AERS 500 Carbonate は 30 mA が上限
• 中和（Neutralization）モードで運転する場合、DRS 600 の電流は常に 500 mA 固定
• 試料の対イオン濃度が溶離液濃度を上回る場合は、試料側の濃度を式に代入する（高塩試料でサプレッションが破綻する典型パターン）

また、サプレッサには最大サプレッション容量（MSC）という上限があり、MSC (mN·mL/min) = 流量 × 溶離液濃度の総和 (mN) で見積もります。グラジエントの最終濃度と流量の積が MSC を超えていないかは、メソッド設計時に確認すべき点です。

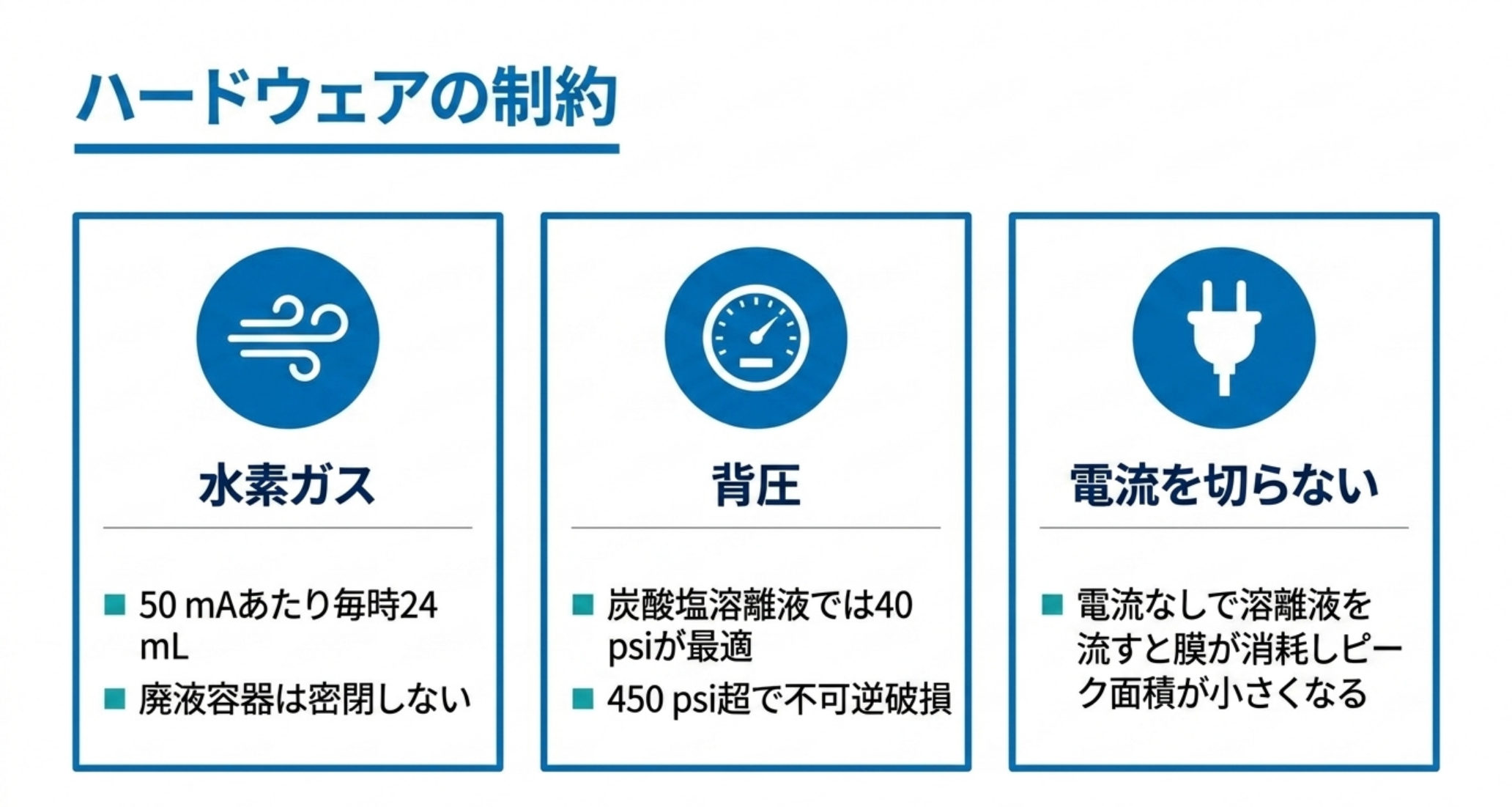

3.4 ハードウェア面の注意 ― 水素ガスと背圧

電解式である以上、水素ガスが必ず発生します。マニュアルは DANGER の見出しで次のように書いています。

Dionex DRS 600、ERS 500e、AERS 500 Carbonate は 50 mA で毎時 24 mL の水素ガスを発生する。このガス量は、密閉容器に捕捉されて濃縮されない限り危険ではない。

ここから導かれる運用ルールが「ガスセパレータ廃液チューブは必ず大気開放にする／廃液容器に蓋をしない」です。500 mA で運転していれば単純計算で毎時 240 mL の水素になります。ドラフト外の狭い場所に廃液ボトルを押し込む、という何気ない配置が問題になり得ます。

背圧にも明確な指示があります。

• 炭酸塩溶離液では、サプレッサ後段の背圧 40 psi が最適（中和で生じた炭酸から CO₂ が気泡化するのを抑えるため）
• ただしサプレッサ後段で 450 psi を超えると不可逆的に破損する
• RFIC の水酸化物・MSA アプリケーションは 10 psi 程度でも、背圧コイルなしでも運転可能

「ベースラインにスパイク状のノイズが出る」ときの第一容疑者はセル内の気泡で、マニュアルは判断のしきい値まで与えています（水酸化物・MSA溶離液で > 3 nS、炭酸/重炭酸で > 7 nS、ホウ酸で > 10 nS、AERS 500 Carbonate で > 2 nS）。

もうひとつ、事故として多いのが電流を切ったまま溶離液を流し続けることです。マニュアルは「電流なしで溶離液を流すと膜・樹脂・スクリーンが消耗し、ピーク面積が小さくなる」と明記しています。ポンプだけ動かして帰る、という運用は避けるべきです。

3.5 化学サプレッサと逐次サプレッション（Metrohm方式）

Metrohm は化学再生式のサプレッサモジュール（MSM）を採用し、そこに CO₂ サプレッサ（MCS） を直列に加える「逐次サプレッション」を標準としています。MCS は真空チャンバー内のガス透過膜で、化学サプレッションで生じた炭酸を CO₂ として抜き取ります。

• 逐次サプレッションで背景伝導度は陰イオンで < 1.5 µS/cm、陽イオンで < 0.2 µS/cm
• 試料マトリックス中の炭酸を 98% 以上除去し、フッ化物と注入ピークの分離を改善
• ベースラインノイズ < 0.2 nS/cm
• 再生液をリサイクルする STREAM モードで再生液消費が1/3

再現性の実データも公表されています。Metrosep A Supp 5 - 100/4.0、標準陰イオン各 0.25 mg/L、20 µL、45 ℃、n = 30 の連続注入で、面積RSDはフッ化物 0.26%、塩化物 0.06%、亜硝酸 0.42%、臭化物 0.17%、硝酸 0.30%、リン酸 0.46%、硫酸 0.25%。

電解式と化学式のどちらが優れているかという議論は不毛です。電解式は試薬ゼロで自動化しやすく、化学式は電源容量やガス発生の制約がない。どちらのメーカーも実用上十分な背景伝導度に到達しています。

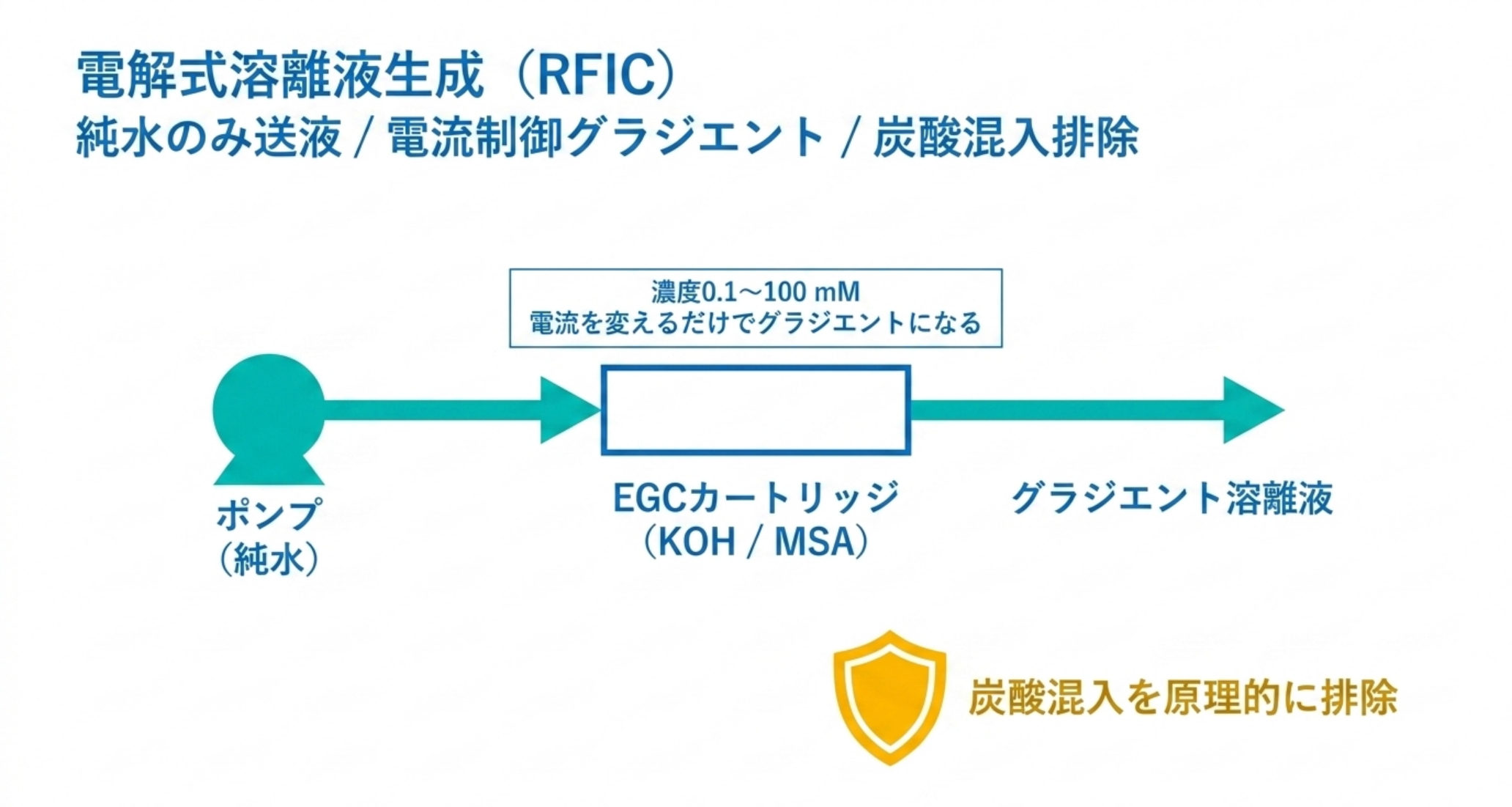

4. 電解式溶離液生成（RFIC） ― 「水だけ」でグラジエントを組む

サプレッサと並ぶもうひとつの発明が、電解式溶離液ジェネレータ（EGC）です。ポンプは脱イオン水だけを送り、カートリッジ内の電解で KOH や MSA をその場で作ります。生成量は電流に比例するので、電流を変えるだけで濃度グラジエントになります。

現行機の公表仕様（Dionex Inuvion、2024年の製品仕様書 PS-002319）では、

• 溶離液種：KOH / MSA / K₂CO₃
• 濃度範囲：0.1〜100 mM（K₂CO₃ は 15 mM まで）
• EGC 装着時の流量：0.10〜3.00 mL/min
• グラジエント：最大9ステップ

さらに特殊な使い方として、Dual EGC モードがあります。MSA カートリッジと KOH カートリッジを直列に接続し、KOH と KMSA の混合溶離液を作る方式です。EGCマニュアル（P/N 065018）は到達濃度を明記しています。1 mm 系では 20〜63 µL/min で 200 mM まで、200 µL/min では 63 mM まで。キャピラリ系では 1〜10 µL/min で 200 mM まで、20 µL/min では 100 mM まで。糖鎖分析で「強アルカリを保ったまま、押し出しイオンの濃度だけ上げる」という要求に応えるための構成です。

RFIC の利点は「手間が減る」だけではありません。手調製した水酸化物溶離液は、空気中の CO₂ を吸って必ず炭酸を含みます。炭酸は2価の陰イオンなのでカラムに強く保持され、グラジエント中に溶出してベースラインを押し上げます。電解生成なら原理的に炭酸フリーで、ポンプが触れるのは純水だけになるのでシールやピストンの寿命も延びます。

実務メモ：RFICは万能ではありません。EGC は消耗品であり、生成できる総イオン量に上限があります。また Dual EGC のような高圧構成では「システム圧が 2600 psi を超えてから EGC の電源を入れる」といった起動手順が指定されており（Application Note 72914）、手順を飛ばすと性能が出ません。

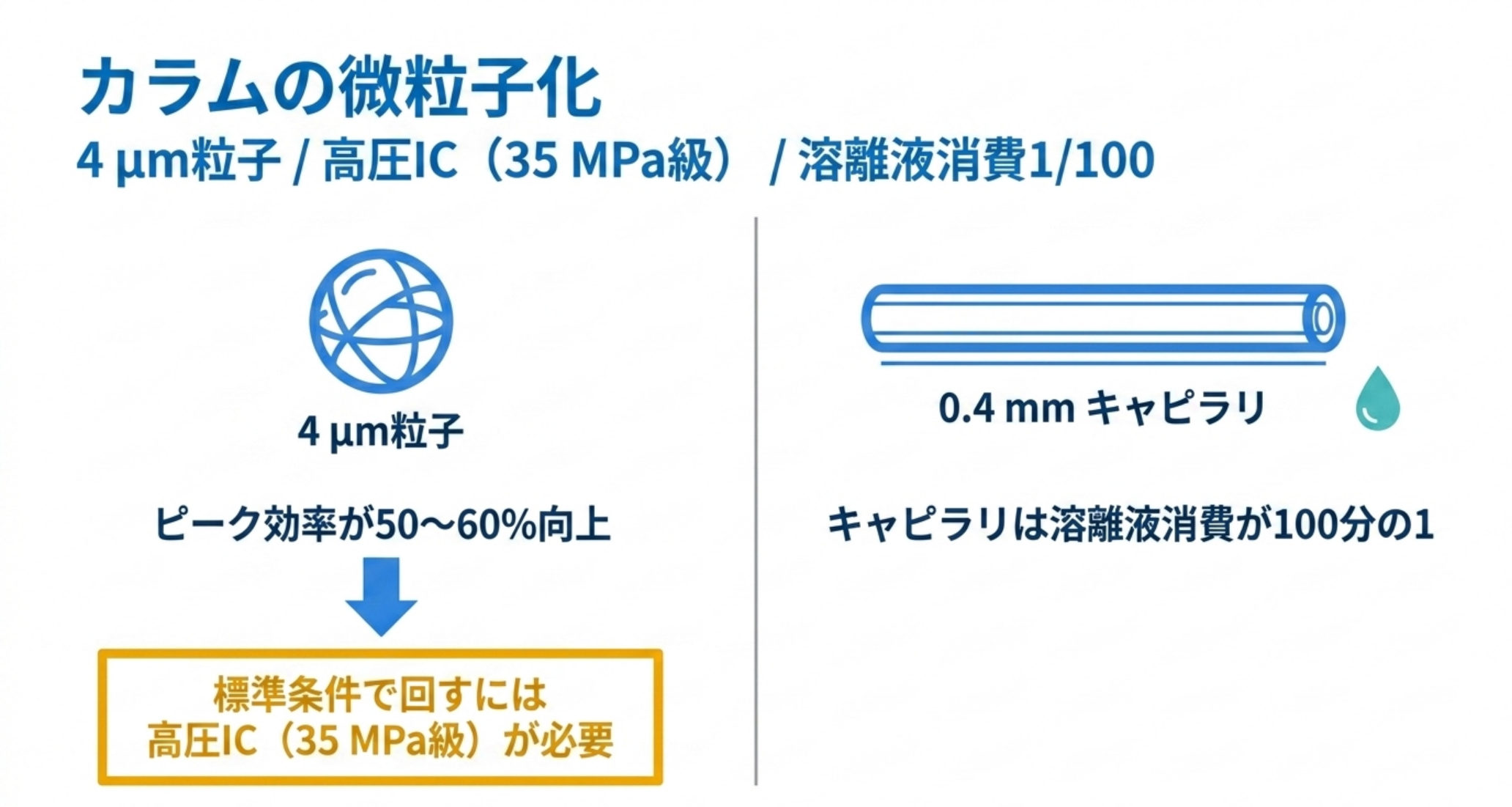

5. カラムを選ぶ ― 4 µm粒子が「高圧IC」を要求する理由

HPLC 側では 5 µm → 3 µm → sub-2 µm という微粒子化が 2000年代に進みましたが、IC の主流は長く 5.5〜9 µm でした。樹脂ベースの粒子は圧力に弱く、また溶離液粘度も高いためです。

そこに 4 µm 系のカラムが入ってきました。効果はメーカー自身の比較で明示されています。

Dionex IonPac AG11-HC/AS11-HC（0.4 mm）と AG11-HC-4µm/AS11-HC-4µm（0.4 mm）の比較で、ピーク効率が 50〜60% 向上（Product Spotlight SP70119）

同資料は、キナ酸・乳酸・酢酸などの有機酸から臭素酸・硝酸・クロム酸まで40成分を40分の水酸化物グラジエントで一斉分離した例を示しています。

ただし条件がついています。同じ資料に「標準条件で運転するには高圧IC（Dionex ICS-5000+ または ICS-4000 Capillary HPIC）システムが必要」と明記されています。粒子を小さくすれば背圧が上がるのは HPLC と同じで、IC でも装置側の耐圧が先に効いてくるわけです。現行機の Inuvion は 0〜35 MPa（5000 psi）、流量 0.00〜5.00 mL/min（0.01 mL/min 刻み）、流量精度・確度ともに < 0.1% という仕様で、この要求に応えています。

キャピラリIC ― 溶離液消費が100分の1になる

内径 0.4 mm のキャピラリカラムは、単なる小型化ではありません。AS11-HC の製品マニュアルは、

• 溶離液消費と廃液が 100分の1
• 4 mm のアプリケーションは、流量を 100分の1 にするだけでそのまま 0.4 mm へ移せる
• 少量試料に対して質量感度が高い

と述べています。キャピラリ系は流量が µL/min オーダーなので、装置を24時間通電したままにしても溶離液がほとんど減りません。起動待ちの平衡化時間が実質ゼロになるという運用上の利点があり、常時稼働の水質モニタリングと相性が良い構成です。

用途特化カラムの例：微量臭素酸

カラム選択が結果を決める典型が、飲料水中の臭素酸（オゾン処理の副生成物、日米欧とも規制値 10 µg/L）です。Dionex IonPac AS19-4µm の仕様書には、4 × 250 mm で容量 240 µeq、選択性は 30 ℃ で最適化、という基本仕様に加えて、実測クロマトグラムの条件が載っています。

模擬飲料水、200 µL 注入、KOH 10 mM（0〜10分）→ 10〜45 mM（10〜25分）、1.0 mL/min、30 ℃、AERS 500 サプレッサ。臭素酸 0.005 mg/L（5 µg/L）を、塩化物 50 mg/L・硫酸 50 mg/L・炭酸 25 mg/L の共存下で分離

塩化物は臭素酸の1万倍存在しています。この比率で隣接ピークを分けられるかどうかが、公定法に使えるカラムかどうかの分かれ目です。

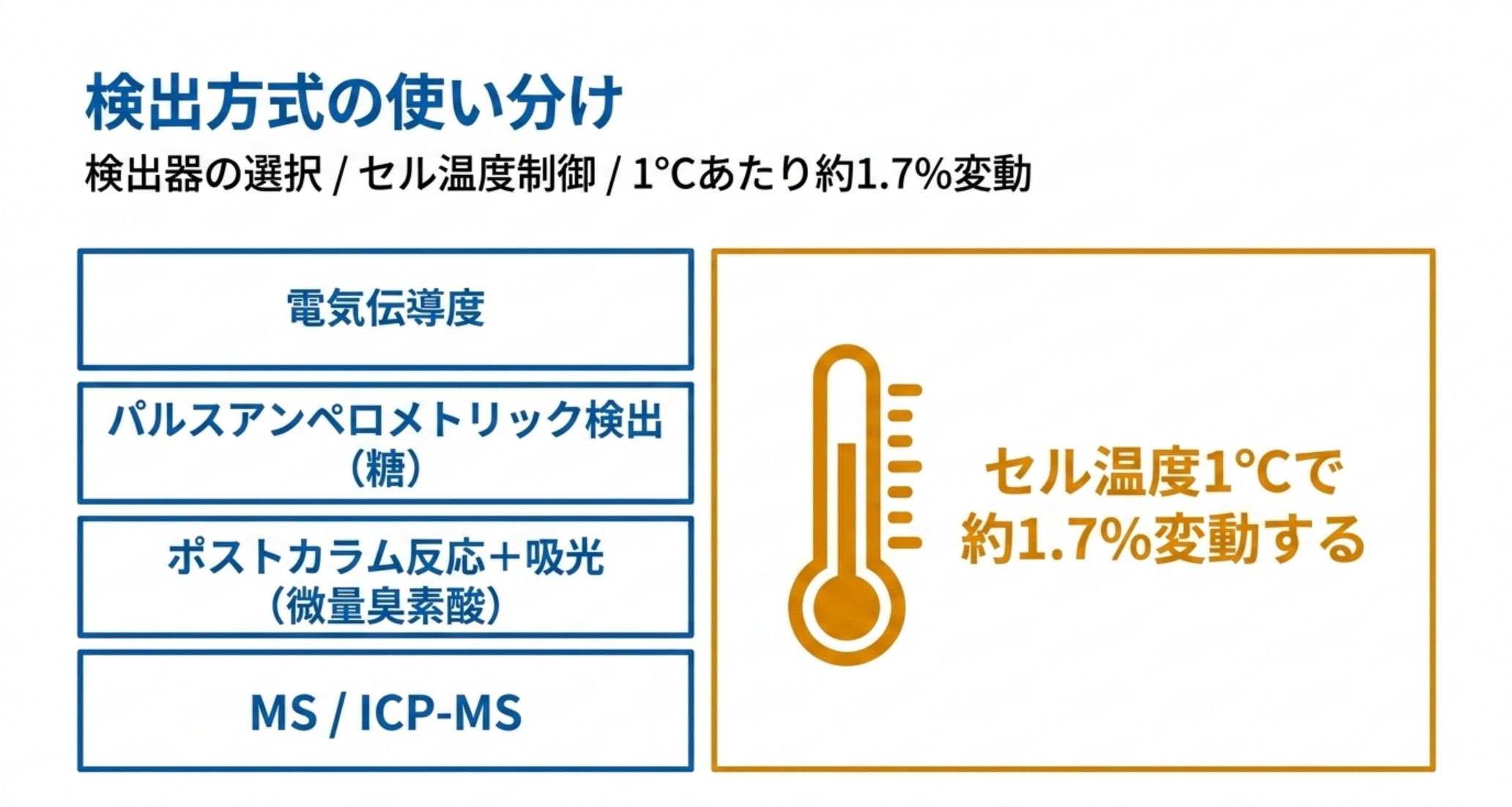

6. 検出 ― 電気伝導度だけではない

検出方式	対象	補足
サプレッサ付き電気伝導度（CD）	無機イオン・有機酸の大半	ICの標準。以下の温度依存性に注意
パルスアンペロメトリック検出（PAD）	糖・糖アルコール・糖鎖・アミノグリコシド	金作用電極。誘導体化なしで低pmol域
ポストカラム反応＋吸光	微量臭素酸、遷移金属	選択性で夾雑を突破する（EPA 317.0/326.0）
UV吸光	臭化物・硝酸・亜硝酸	ISO 10304-1 は 200〜215 nm での併用を認める
MS / MS/MS	ハロ酢酸、極性PFAS など	サプレッサが「脱塩装置」として働く
ICP-MS	元素形態（Cr(VI)、I⁻/IO₃⁻ など）	分離はIC、定量は元素選択的検出

電気伝導度検出で必ず押さえるべきは温度依存性です。Inuvion の伝導度検出器仕様には「温度補償：可変、既定値はセル温度において 1.7 %/℃」とあります。つまりセル温度が 1 ℃ ずれるだけで、シグナルが約 1.7% 変わります。ICの検出器がセル温度を能動制御している（Inuvion は 30〜60 ℃ に設定可能）のはこのためで、恒温制御なしに 1% を切る定量再現性を語ることはできません。

参考に、現行機の検出器仕様を並べておきます。

項目	Dionex Inuvion	Metrohm 940 Professional IC Vario
セル駆動	128 kHz 矩形波	測定周波数 10 Hz（DSP方式）
分解能／ノイズ	分解能 0.002 nS/cm	電子ノイズ < 0.1 nS/cm（1 µS/cm時）、ベースラインノイズ < 0.2 nS/cm
測定レンジ	0〜18,000 µS/cm（オートレンジ）	―
セル体積	―	0.8 µL（セル定数 6.7/cm、校正値保存・再校正可）
ポンプ流量	0.00〜5.00 mL/min	0.001〜20 mL/min、脈流 < 1%、再現性 < 0.1%

（表は各社の公表仕様書に記載のある項目のみを転記しています。空欄は「その資料に記載がない」という意味で、性能がないという意味ではありません。）

7. 実務の落とし穴 ― 炭酸・マトリックス・洗いすぎ

7.1 炭酸は敵である

IC のトラブルの相当部分は炭酸に起因します。空気中の CO₂ が溶離液に溶けて炭酸イオンになると、2価の強い保持を受けてグラジエントの途中で溶出し、ベースラインを持ち上げ、目的ピークに重なります。対策は3系統あります。

1. 電解生成で炭酸を作らない（RFIC）
2. CO₂ 除去デバイスで抜く（Metrohm MCS、Thermo CRD）
3. 溶離液を作り置きしない。ISO 10304-1 は「溶離液調製に用いる水はすべて脱気し、細菌・藻類の増殖を抑えるため3日ごとに新しく調製する」と規定しています

7.2 高塩マトリックスとMCT ― 「希釈しろ」には根拠がある

高濃度の共存イオンは、単に妨害ピークになるだけでなく、目的成分の保持時間とピーク形状を壊します。米国 EPA Method 314.0（過塩素酸）は、これを MCT（Matrix Conductivity Threshold、マトリックス伝導度しきい値）として定量化するよう求めています。

Thermo のアプリケーション資料（AU-148、IonPac AS16 4 mm、50 mM KOH、1.2 mL/min、1000 µL 注入＋注入後 2000 µL の純水洗浄、30 ℃）では、実測値が次のように示されています。

• MDL 0.2 µg/L（過塩素酸 0.5 µg/L 添加で算出）、MRL 4 µg/L
• 背景伝導度 < 1 µS、ノイズ 約 1〜2 nS/min
• MCT = 5311 µS/cm（複数回の測定で 5311〜5794 µS/cm の範囲）。このとき混合陰イオン濃度は 618 mg/L 相当で、過塩素酸の回収率は 74.7% まで落ちる

つまり「試料の伝導度を測って、しきい値を超えていたら希釈するか前処理する」というのは経験則ではなく、回収率が実際に25%落ちる地点を実験で決めているわけです。EPA 314.0 は希釈した場合に MRL を希釈倍率だけ引き上げることも要求しています。

なお、同じ EPA 314.0 について NEMI（EPA が公開する公定法データベース）に登録されている値は過塩素酸 MDL 0.530 µg/L（添加 4.00 µg/L、回収 101%、RSD 10.60%）です。メーカーの最適化条件と、公定法制定時の単一ラボ値では同じ手法でも 2倍以上の差が出るということでもあります。カタログ値と公定法値を混ぜて語らないよう注意が必要です。

7.3 インライン・マトリックス除去 ― 洗いすぎると回収率が落ちる

塩化物を大量に含む試料（ブライン、海水、食品）から微量陰イオンを測る手段として、銀形樹脂カートリッジで塩化物を AgCl として沈殿除去する方法があります。Thermo の Application Note 203 は、この設計に必要な数値をすべて公開しています。

• InGuard Ag / H / Na（9 × 24 mm PEEK）の容量は 5〜5.5 meq/カートリッジ。Ag は 40 µm の Ag⁺ 形スルホン化 S-DVB 樹脂
• 寿命の見積り例：1% NaCl（10 g/L）は塩化物 0.17 meq/mL。100 µL 注入なら 1 回あたり 0.017 meq。容量 5 meq のカートリッジなら 5 ÷ 0.017 ≈ 290 試料が理論上限
• 有機物用の InGuard HRP は 35 µm の親水性DVB逆相樹脂を 2 g（比表面積 約 300 m²/g）充填
• Ag カートリッジからは Ag⁺ が漏れるので、必ず後段に Na 形または H 形を直列にする

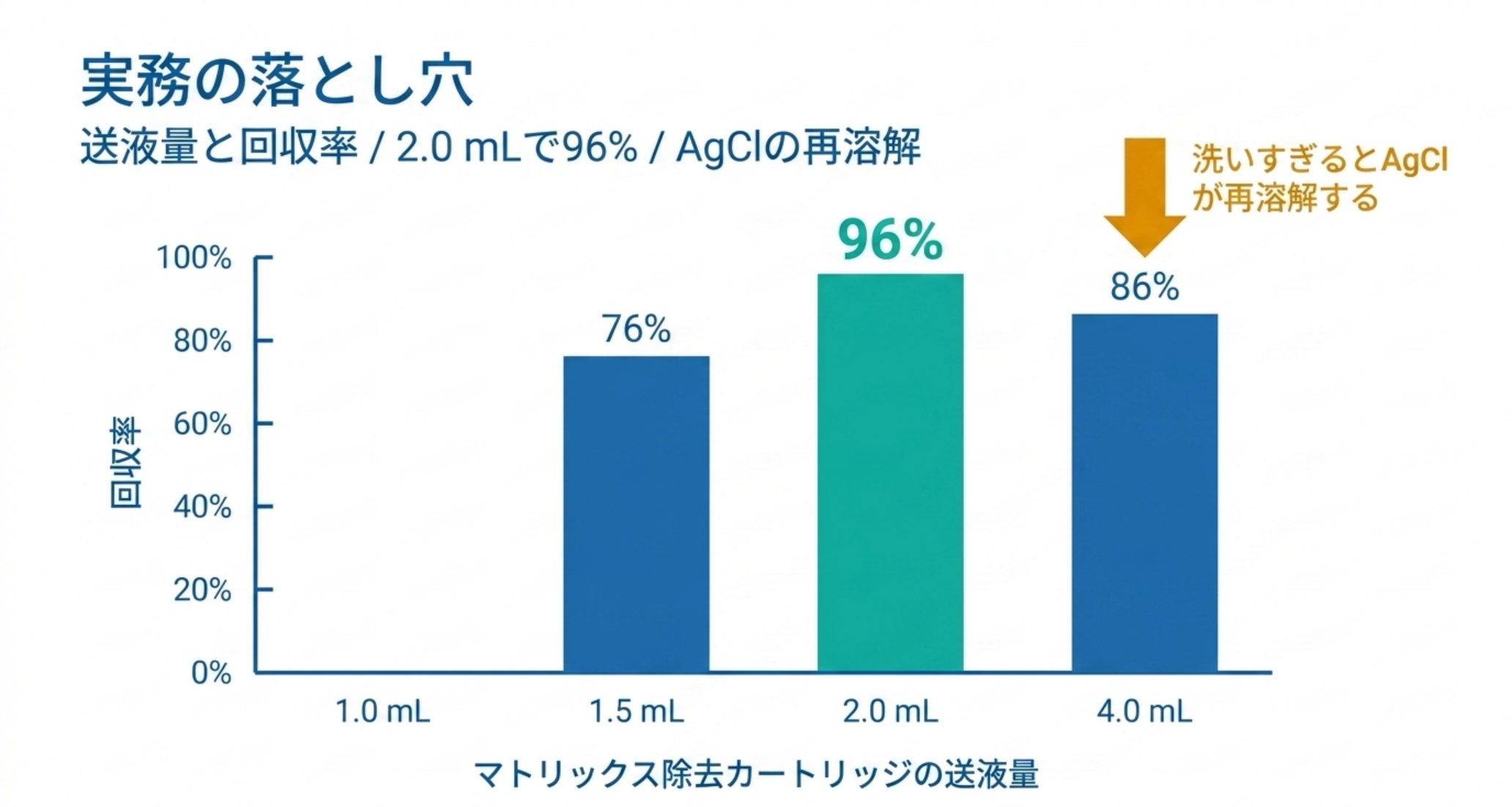

そして最も実務的な表がこれです。100 µL ループで Ag + Na をタンデム接続し、16,000 ppm の塩化物中の硝酸 50 ppb を回収した実測値（送液は 0.5 mL/min）。

送液量	硝酸の回収率	残留塩化物のピーク面積
1.0 mL	0%	3
1.5 mL	76%	7
2.0 mL	96%	19
4.0 mL	86%	36

少なすぎると試料が押し切れず、多すぎると沈殿した AgCl が再溶解して戻ってくる。最適点は狭く、この例では 2.0 mL です。資料自身も「銀ハロゲン化物は過剰な送液水に再溶解するので、試料を完全に転送するのに必要な最小量だけを使うこと」と述べています。前処理は「多めに洗っておけば安全」ではありません。

なお同資料は、カートリッジの寿命について「銀が消費されるにつれ、ハロゲン化物のマトリックスピークは徐々に大きくなる」とも書いています。これは劣化の良い早期指標になります。

7.4 試料側の干渉 ― ISO 10304-1 の記述が実用的

規格本文の「干渉」の章は、そのまま前処理の教科書になっています。

• 有機酸（モノ／ジカルボン酸）は陰イオンの分離を妨害しうる
• 亜硫酸は自動酸化で硫酸に変わり、硫酸の正誤差になる。必要なら試料を pH 10 に調整しホルムアルデヒドを加えて安定化する
• 金属（アルカリ土類・遷移金属・重金属）は陽イオン交換カートリッジ（H形または Na形）で除去できる。ただしH形の使用はフッ化物と亜硝酸の損失を招くことがある

最後の一文が重要です。「金属を除くために H 形カートリッジを通したらフッ化物が減った」は、規格が事前に警告している既知の現象です。

8. 公定法 ― どれを使うかは「何を、どのマトリックスで」で決まる

飲料水分析を例に、主要な米国EPA法を並べます。検出限界は NEMI（EPA公定法データベース）の登録値を優先し、出所の違うものは注記しました。

公定法	現行版	対象	検出方式	登録されている検出限界（添加量）
EPA 300.1	Rev 1.0（1997）	Part A：一般陰イオン／Part B：オキシハロゲン化物	サプレッサ付き電気伝導度	臭素酸 1.440 µg/L（5.00 µg/L）、亜塩素酸 0.890 µg/L、塩素酸 1.310 µg/L、塩化物 0.004 mg/L、亜硝酸 0.001 mg/L
EPA 314.0	Rev 1.0（1999年11月）	過塩素酸	サプレッサ付き電気伝導度	過塩素酸 0.530 µg/L（4.00 µg/L、回収101%、RSD 10.60%）
EPA 317.0	Rev 2.0（2001年7月）	微量臭素酸ほかオキシハロゲン化物	電気伝導度＋ポストカラム反応（o-ジアニシジン、可視吸光）	臭素酸 0.710 µg/L（5.00 µg/L）※導電率検出＋PCRオンライン時の値。UV/VIS検出ではより低い値が本文に記載
EPA 326.0	―	微量臭素酸	電気伝導度＋ポストカラム反応（ヨウ化カリウム、UV吸光）	―
EPA 557	Version 1.0（2009年9月、EPA 815-B-09-012）	ハロ酢酸9種＋臭素酸＋ダラポン	IC-ESI-MS/MS	臭素酸 0.020 µg/L、DBAA 0.015、DCAA 0.055、MCAA 0.200 µg/L（いずれも 1.00 µg/L 添加）

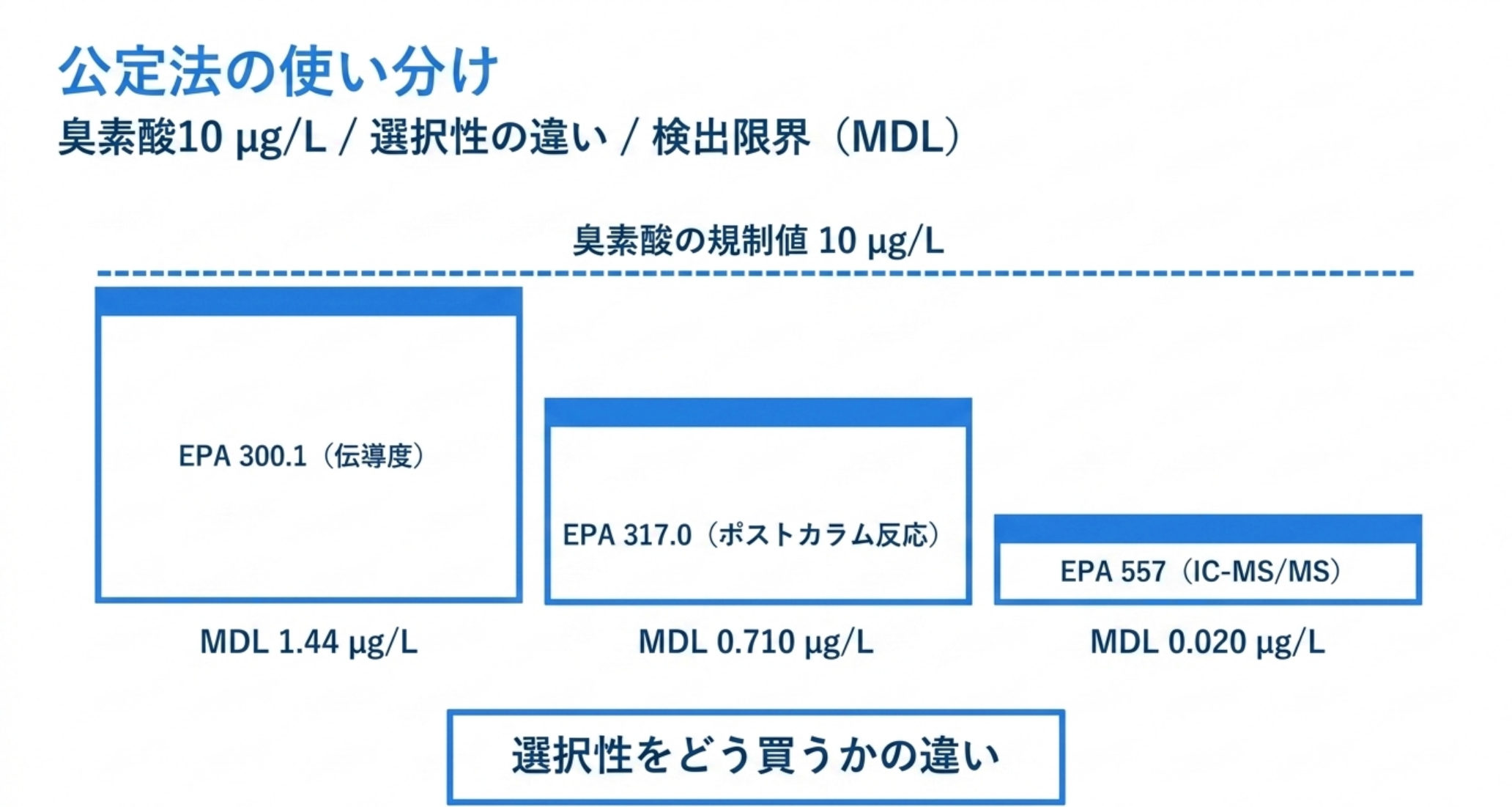

読み取れることは明快です。臭素酸の規制値 10 µg/L に対して、伝導度検出のみの EPA 300.1 は MDL 1.44 µg/L で「規制値の1/7」しか余裕がありません。マトリックスが厳しければ足りない。だからポストカラム反応で選択性を稼ぐ（317.0 / 326.0）か、MS で質量選択性を使う（557）という方向に分岐します。

一方で、選択性を上げた手法には代償があります。Thermo の技術解説は率直に「EPA 317 と 326 では臭化物のような陰イオンが測定できず、これがこれらの手法の大きな制約である」と書いています。ポストカラム反応は反応する化学種しか見えないので、一斉分析の性格を失うわけです。

さらに、2次元IC（EPA 302.0）という選択肢もあります。1次元目の 4 mm カラムでマトリックスを排出し、サプレッサ通過後に「実質的に脱イオン水になった」溶出液を濃縮カラムに捕集して、2次元目の細径カラムへ送る方式です。Thermo のポスター（PO-72627, 2018）は感度向上の根拠を単純に説明しています。

1次元目に 4 mm、2次元目に 2 mm のカラムを使えば、感度は4倍になる（伝導度検出器は濃度感応型なので、断面積比がそのまま効く）

考え方は2D-LCと同じですが、ICでは「サプレッサ後の溶出液が純水になる」という性質があるため、2次元目への再濃縮が自然にできるという決定的な違いがあります。これはLCにはない構造的な利点です。

国際規格：ISO 10304-1

欧州・日本で参照されることが多いのが ISO 10304-1:2007（第2版、2007-08-15 発行）です。

• 対象：臭化物・塩化物・フッ化物・硝酸・亜硝酸・オルトリン酸・硫酸の溶存態
• 適用水：飲料水、地下水、地表水、排水、浸出水、海水
• 適用下限：臭化物・亜硝酸は 0.05 mg/L、塩化物・フッ化物・硝酸・オルトリン酸・硫酸は 0.1 mg/L。適切な前処理（濃縮）やUV検出の併用で 0.01 mg/L 程度まで拡張可能
• 分離カラムの品質要件：目的陰イオンと最も近接するピークとの分離度 R が 1.3 を下回ってはならない

この「R ≥ 1.3」は、カラムの寿命判定にそのまま使える客観指標です。ICのカラムは劣化がゆっくり進むため、保持時間よりも隣接ピークとの分離度でモニタするほうが実務的です。

9. 応用 ― ICが主役になる4つの領域

9.1 半導体・超純水：ppt を測るための濃縮

超純水の管理では ng/L（ppt）レベルの要求があり、直接注入では届きません。ICは濃縮カラムに大量の試料を通してから分析するという戦略を取ります。Thermo の Application Note 131 の実例では、

• IonPac CS5A（2 × 250 mm）＋ IonPac TCC-2 濃縮カラム（3 × 35 mm）、試料 30 mL を捕集
• SC2 洗浄液（1 mL HCl / 5 mL H₂O₂ / 494 mL H₂O）中の実測値：鉄 80 ng/L、銅 75 ng/L、亜鉛 106 ng/L
• 標準はすべて 2 mM HCl 中で調製（不溶性の酸化物・水酸化物生成を防ぐため）

最後の一点は超微量分析の要点です。ppt 領域では「標準液が容器壁に吸着して消える」ことが最大の誤差要因であり、酸性度の管理が測定の一部になります。

9.2 医薬品：対イオンとモノグラフ近代化

原薬の多くは塩として製剤化されるため、塩酸塩なのかメシル酸塩なのか、化学量論比はいくつかを出荷試験で確認する必要があります。従来この試験は呈色反応や滴定で行われてきましたが、USP は〈1065〉の整備とモノグラフ近代化を通じて、サプレッサ付きICによる機器定量へ移行を進めています。〈1065〉は IC の適用範囲を、原薬・添加剤・分解物・不純物・中間体（培地や培養液を含む）・製造装置の洗浄液・工程水・排水まで広く定義しています。

〈1065〉が挙げる IC の一般的性質のうち、実務で効くのは次の2点です。

• 移動相が希薄な酸・アルカリ・緩衝液・塩溶液なので、溶媒コストと廃棄物処理が軽い（多くの場合、中和と希釈だけで排水できる）
• ほとんどのIC検出法はダイナミックレンジが広く、微量不純物と主成分を同一ランで定量できる

9.3 糖鎖・糖類：HPAE-PAD

糖の水酸基は pKa 12〜13 の弱い酸です。pH 12 を超える強アルカリ下では糖がアニオンになるため、陰イオン交換で分離できるようになります。これが HPAE-PAD（高性能陰イオン交換＋パルスアンペロメトリック検出）で、誘導体化なしに糖鎖プロファイルが取れる数少ない手法です。強アルカリ移動相を扱えるのは、5節で述べた「pH 0〜14 対応の樹脂系カラム」があってこそです。

Application Note 72914 の IgG 糖鎖分析条件（Dionex CarboPac PA200、1 × 250 mm、流量 0.063 mL/min、Dual EGC で KOH/KMSA グラジエント）では、電気化学検出のバックグラウンドは約 30 nC、正常な系では典型的に 25〜45 nC とされています。この「正常値の幅」が資料に書かれていることは実務上ありがたく、電極の劣化判定にそのまま使えます。

9.4 イオン排除と形態別分析

イオン排除クロマトグラフィーは、同じICの装置で選択性を切り替える手法です。スルホン酸型の固定相を H⁺ 形に保ち、希薄な硫酸を移動相にすると、塩化物や硫酸のような強酸陰イオンはドナン排除で細孔に入れずボイドで溶出し、弱酸である有機酸だけが細孔に分配されて遅れて溶出します。有機酸の分析でイオン交換より安定した選択性が得られます。

Metrohm の Application Note O-46（アミン系ガス脱硫溶剤中の劣化生成物）は条件と実測値をそのまま公開しています。

Metrosep Organic Acids - 250/7.8（6.1005.200）、溶離液 0.5 mmol/L 硫酸、流量 0.5 mL/min、注入 20 µL、30 ℃、Pmax 7 MPa、記録時間 25 分、サプレッサ再生液 10 mmol/L 塩化リチウム（逆サプレッション） 実測：グリコール酸 186.1 mg/L（RSD 0.61%）、ギ酸 325.5（0.90%）、酢酸 5124.4（0.31%）、プロピオン酸 714.0（0.77%）、酪酸 311.5（3.84%）

ここで使われている逆サプレッション（inverse suppression）は、酸性の移動相に対して H⁺ を Li⁺ に置き換える方式です。H⁺ は全イオン中で最も電気を通すので、これを電導度の低い Li⁺ に替えると背景が下がり、有機酸側はリチウム塩として解離した状態になります。

形態別分析（スペシエーション）では、ICが分離を、ICP-MSが元素選択的定量を担当します。Cr(III)/Cr(VI)、I⁻/IO₃⁻ のように同じ元素で毒性がまるで違う対象では、総量分析には意味がなく、この組み合わせが唯一の解になります。詳しくは元素不純物とICP-MSを参照してください。

9.5 IC-MS ― サプレッサは「オンライン脱塩装置」でもある

IC と MS の接続は、一見すると相性が悪そうに見えます。85 mM の KOH をエレクトロスプレーに入れれば、不揮発性塩がイオン源を即座に汚染するからです。しかしサプレッサを通過した溶出液は水になっているので、原理的にはそのまま ESI に導入できます。サプレッサはIC-MSにおいてオンライン脱塩装置として機能するわけです。

Application Note 73342（飲料水中のハロ酢酸・臭素酸・ダラポン、単一四重極 ISQ EC）の条件を見ると、実務の注意点がわかります。

• IonPac AS31（2 × 250 mm）、KOH 17 mM →（11.5〜18分で）85 mM → 17 mM、流量 0.3 mL/min、注入 100 µL
• ダイバータバルブで 0〜2分、9〜11.5分、20〜23分を廃棄側へ切り替える（塩マトリックスをMSに入れない）
• メソッド開発中（グラジエント最適化やダイバータ時間決定の段階）は、バルブを常に「inject」位置に保つ。そうしないと不揮発性の溶離液が ESI キャピラリ内で析出する
• 試料測定前に、ブランクランの全電導度が < 1.0 µS/cm であることを確認する
• EPA Method 557 が IonPac AS24 で1時間かけていた分離を、AS31 では 40分で完了（30%以上の時間短縮）

「ダイバータをどう使うか」ではなく「開発中はダイバータを使ってはいけない」という指示が入っているところに、現場で析出事故を経験した資料の重みがあります。

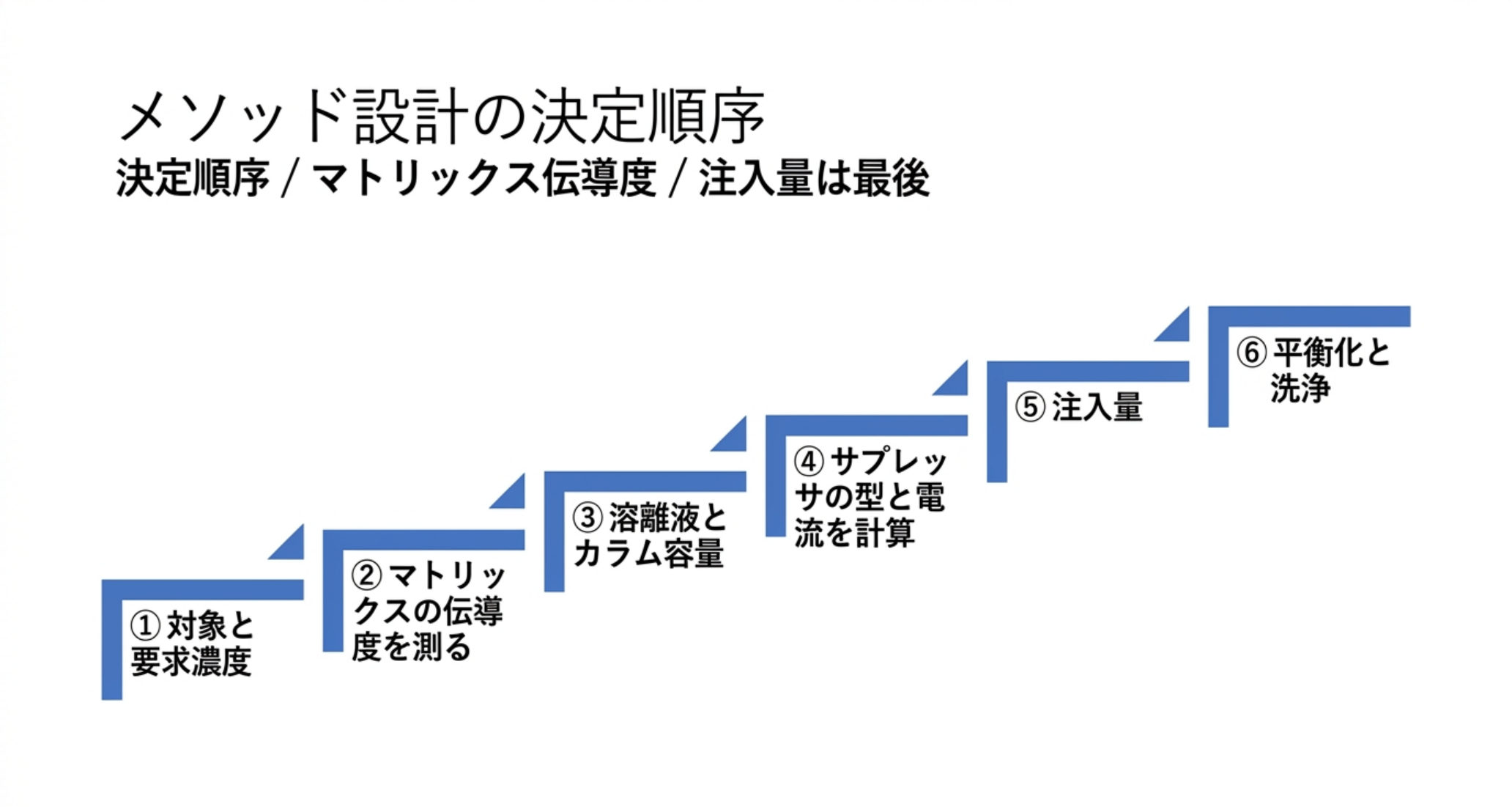

10. 分析者の視点 ― 何から決めるか

ICのメソッドを立てるとき、決定順序はほぼ固定できます。

1. 対象イオンと要求濃度を決める。ここで検出方式が決まる（伝導度で足りるか、PCRやMSが要るか）
2. マトリックスの伝導度を測る。高塩なら、高容量カラム／大容量注入の可否／マトリックス除去／2次元IC のどれで対処するかを先に決める。カラム選定より前です
3. 溶離液（水酸化物か炭酸塩か、MSAか）とカラム容量を決める。ここでサプレッサの必要電流とMSCが決まる
4. サプレッサの型と電流を計算する（式は3.3節）。上限電流と背圧の制約を確認する
5. 注入量を決める。感度を上げる最も安価な手段だが、同時にマトリックス負荷も比例して増える
6. 平衡化と洗浄の手順を決める。ICは平衡化に時間がかかり、汚染は緩やかに蓄積する

初学者が最も間違えやすいのは 2 と 5 を最後に回すことです。「感度が足りないから注入量を10倍にする」は、同時にマトリックスも10倍入れることを意味します。EPA 314.0 が 1000 µL 注入を採用しつつ MCT の測定を義務づけているのは、この二律背反を制度として扱っているからです。

もうひとつ、ICに特有の感覚として「待つ」があります。電解サプレッサも EGC も、電流を流してから系が安定するまで時間が必要です。Metrohm は化学サプレッサ方式の利点として「システム起動の30分後には測定を開始できる」と述べていますが、逆に言えばそれだけの安定化時間はどの方式でも見込むということです。朝一番の1本目を捨てる運用は、怠慢ではなく設計です。

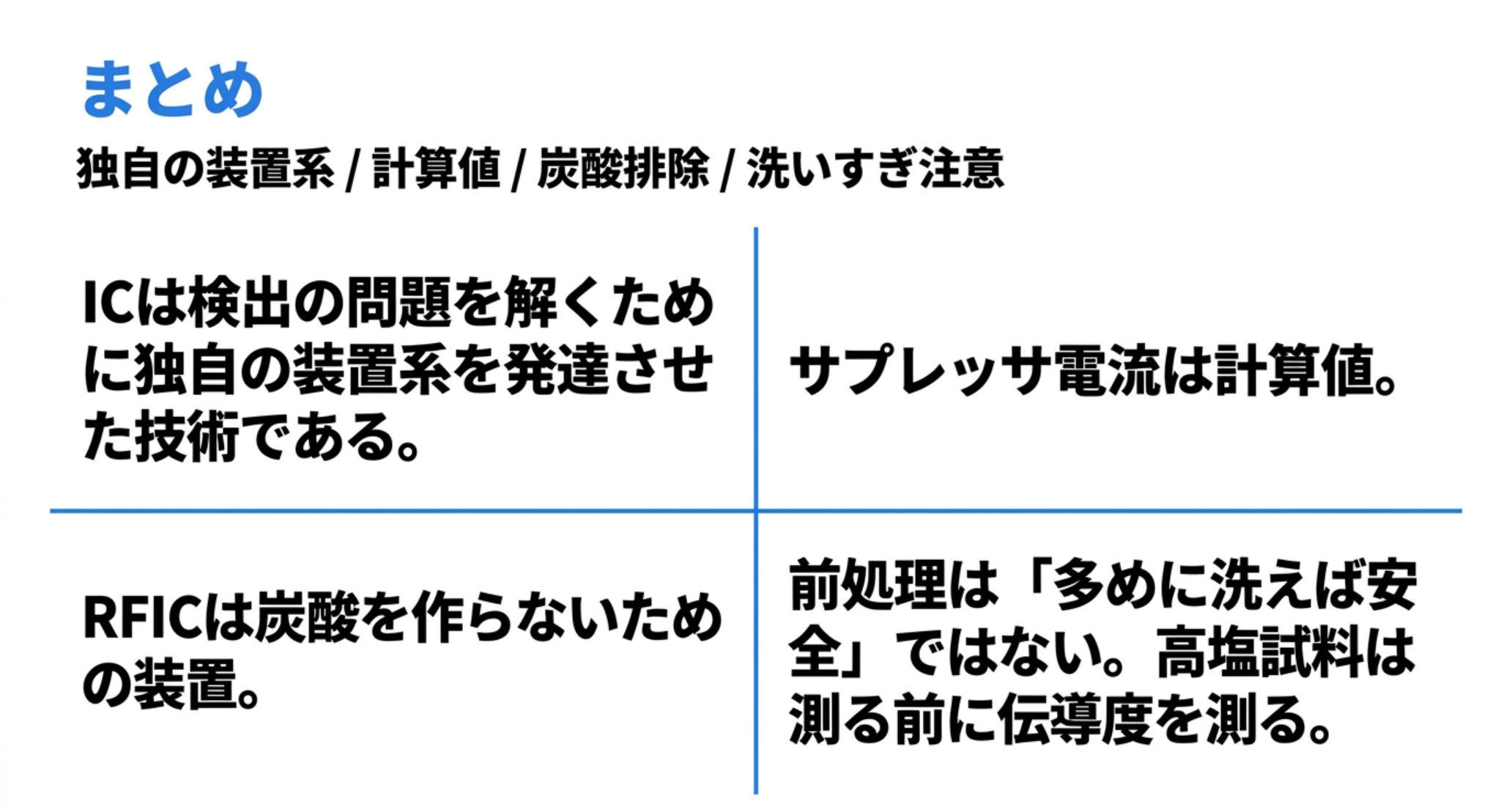

まとめ

• ICが独立した装置系として存在する理由は分離ではなく検出にある。 溶離液自体が導電性なので、電気伝導度で µg/L を見るには溶離液を先に消す必要がある。この「消す」装置＝サプレッサが感度・ベースライン・トラブルの大半を決める。
• サプレッサ電流は計算値である。 電流(mA) = 流量 × [溶離液](mN) × 固有係数（ADRS 600 / AERS 500e = 2.47、CDRS 600 / CERS 500e = 2.94、AERS 500 Carbonate = 3.22）、算出値は切り上げ。単位は mM ではなく mN。2 mm サプレッサには 150 mA（Carbonate は 30 mA）の上限があり、50 mA あたり毎時 24 mL の水素が出るので廃液容器は密閉しない。
• 電解式溶離液生成（RFIC）は手間の削減装置ではなく、炭酸を作らないための装置。 現行機で 0.1〜100 mM（K₂CO₃は15 mMまで）、電流だけでグラジエントが組める。
• 4 µm粒子はピーク効率を 50〜60% 改善するが、標準条件で回すには高圧IC（35 MPa級）が要る。 キャピラリ（0.4 mm）は溶離液消費が 100分の1 で、4 mm メソッドは流量を1/100にして移行できる。
• 公定法の使い分けは選択性の買い方の違い。 臭素酸を例にすると、EPA 300.1（伝導度）は MDL 1.44 µg/L で規制値10 µg/Lに対し余裕が小さく、317.0/326.0（ポストカラム反応）や 557（IC-MS/MS、MDL 0.020 µg/L）へ進む。ただし 317/326 は臭化物が測れないという明確な代償がある。
• 前処理は「多めに洗えば安全」ではない。 銀形カートリッジで塩化物を除く場合、送液量 1.0 mL で回収率 0%、2.0 mL で 96%、4.0 mL では 86% に落ちる（AgClの再溶解）。最適点は狭い。
• 高塩試料は測る前に伝導度を測る。 EPA 314.0 の MCT は実測で 5311 µS/cm（混合陰イオン618 mg/L相当）、その地点の回収率は 74.7% まで落ちている。

用語集

• サプレッサ：分離後の流路で溶離液の対イオンを H⁺（陰イオン分析）または OH⁻（陽イオン分析）に置換し、溶離液を水に変える装置。背景伝導度を下げると同時に分析対象の伝導度を上げる。
• 電解式（膜）サプレッサ：水の電気分解で H⁺ と OH⁻ をその場で作り、イオン交換膜経由で供給する方式。純水以外の試薬が不要。
• 逐次サプレッション：化学サプレッサ（MSM）の後段に CO₂ 除去デバイス（MCS）を直列にし、炭酸由来の背景も除く Metrohm の構成。
• RFIC / EGC（電解式溶離液ジェネレータ）：脱イオン水を電解して KOH や MSA をその場で生成する機構。電流でグラジエントを作る。炭酸フリー。
• µeq（マイクロ当量）：イオン交換容量の単位。カラムが保持できるイオンの総電荷量。
• MSC（最大サプレッション容量）：サプレッサが処理できる 流量 × 溶離液規定度 の上限。
• MCT（マトリックス伝導度しきい値）：EPA Method 314.0 が定める、目的成分の回収率が保証できなくなる試料伝導度の上限。
• ウォーターディップ（注入ピーク）：背景伝導度より低い試料マトリックスが通過する際に出る負のピーク。初期溶出成分の定量を妨げる。
• イオン排除クロマトグラフィー：同符号に帯電した固定相からのドナン排除を利用し、強酸陰イオンを排除して弱酸（有機酸）だけを保持させる分離モード。
• 逆サプレッション：酸性移動相の H⁺ を Li⁺ に置換して背景伝導度を下げる、イオン排除用のサプレッション。
• HPAE-PAD：強アルカリ下で糖をアニオン化して陰イオン交換で分離し、金電極のパルスアンペロメトリで検出する手法。誘導体化不要。
• 濃縮カラム（コンセントレータ）：大容量の試料を通してイオンを捕集し、少量で溶出させて感度を稼ぐ小型カラム。
• 2次元IC：1次元目でマトリックスを排出し、サプレッサ後の脱イオン化した溶出液を濃縮して2次元目に送る構成。EPA 302.0 など。

出典

• Thermo Fisher Scientific「Dionex DRS 600 / ERS 500e / ERS 500 Carbonate Suppressors Product Manual」P/N 031956 — https://documents.thermofisher.com/TFS-Assets/CMD/manuals/man-031956-dionex-suppressors-man031956.pdf
• Thermo Fisher Scientific「Product Manual for Dionex Eluent Generator Cartridges (Dionex EGC)」P/N 065018 — https://documents.thermofisher.com/TFS-Assets/CMD/manuals/Man-065018-Eluent-Generator-Cartridges-Man065018.pdf
• Thermo Fisher Scientific「Thermo Scientific Dionex Inuvion ion chromatography system」製品仕様書 PS-002319（2024） — https://lcms.cz/labrulez-bucket-strapi-h3hsga3/ps_002319_dionex_inuvion_ic_system_ps002319_en_9a49e4ea6d/ps_002319_dionex_inuvion_ic_system_ps002319_en.pdf
• Thermo Fisher Scientific「Dionex IonPac AS11 and AS11-HC Anion-Exchange Columns」Product Manual — https://www.pragolab.cz/documents/IonPac%20AS11%20and%20AS11-HC.pdf
• Thermo Fisher Scientific「Dionex IonPac AS11-HC-4µm Column Product Spotlight」SP70119 — https://documents.thermofisher.com/TFS-Assets/CMD/brochures/SP-70119-IonPac-AS11-HC-4um-Column.pdf
• Thermo Fisher Scientific「Dionex IonPac AS19-4µm Anion-Exchange Column」製品仕様 — https://www.pragolab.cz/documents/IonPac-AS19-4um.pdf
• Thermo Fisher Scientific「Automated Sample Pretreatment of Environmental Samples before Ion Chromatography」Application Note 203 — https://www.science.smith.edu/departments/cabr/PDF-documents/Automated%20Sample%20Pretreatment%20of%20Environmental%20Samples%20before%20Ion%20Chromatography.pdf
• Thermo Fisher Scientific「Determination of low-level haloacetic acids, bromate, and dalapon in drinking water using IC-MS」Application Note 73342 — https://documents.thermofisher.com/TFS-Assets/CMD/Application-Notes/an-73342-ic-ms-haloacetic-acids-bromate-dalapon-drinking-water-an73342-en.pdf
• Thermo Fisher Scientific「Determination of Perchlorate in Drinking Water Using a Reagent-Free Ion Chromatography System」Application Update 148（AU71713-EN） — https://tools.thermofisher.com/content/sfs/brochures/AU-148-IC-Perchlorate-Drinking-Water-AU71713-EN.pdf
• Thermo Fisher Scientific「Determination of Transition Metals at PPT Levels in High-Purity Water and SC2 (D-clean) Baths」Application Note 131 — https://documents.thermofisher.com/TFS-Assets/CMD/Application-Notes/an-131-ic-transition-metals-high-purity-water-an70612-en.pdf
• Thermo Fisher Scientific「HPAE-PAD profiling of N-linked oligosaccharides from glycoproteins using dual eluent generation」Application Note 72914 — https://documents.thermofisher.com/TFS-Assets/CMD/Application-Notes/an-72914-ic-hpae-pad-n-linked-oligosaccharides-an72914-en.pdf
• R. Lin, K. Srinivasan「Two-Dimensional Matrix-Elimination Ion Chromatography for Trace Ion Analysis」Thermo Fisher Scientific, PO-72627（2018） — https://documents.thermofisher.com/TFS-Assets/CMD/posters/po-72627-2d-matrix-elimination-ic-trace-ion-analysis-po72627-en.pdf
• Thermo Fisher Scientific「Bromate Methods & Analysis」 — https://www.thermofisher.com/sa/en/home/industrial/environmental/environmental-learning-center/water-analysis-information/bromate-analysis.html
• Metrohm「Suppression in anion chromatography」技術冊子 8.000.5118 — https://brochures.metrohm.es/titles/138/file/Suppression%20in%20anion%20chromatography.pdf
• Metrohm「Cation suppression in ion chromatography」技術冊子 8.000.5163EN — https://www.metrohm.com/content/dam/metrohm/shared/documents/brochures/8000/8000-5163/cation-suppression-in-ion-chromatography.pdf
• Metrohm「940 Professional IC Vario / 942 Extension Module Vario」カタログ 8.940.5003EN — https://www.mtbrandao.com/files/products/2.940.2400.pdf
• Metrohm「Organic acids in gas sweetening solvents」IC Application Note O-46 — https://www.metrohm.com/content/dam/metrohm/shared/documents/application-notes/an-o/AN-O-046.pdf
• ISO 10304-1:2007「Water quality — Determination of dissolved anions by liquid chromatography of ions — Part 1: Determination of bromide, chloride, fluoride, nitrate, nitrite, phosphate and sulfate」（第2版、2007-08-15）
• USP-NF 一般章〈1065〉ION CHROMATOGRAPHY（Official 2016-08-01、DOI: 10.31003/USPNF_M897_01_01）
• U.S. EPA / NEMI「Method 300.1: Determination of Inorganic Anions in Drinking Water by Ion Chromatography」Revision 1.0（1997） — https://www.nemi.gov/methods/method_summary/4674/
• U.S. EPA / NEMI「Method 314.0: Determination of Perchlorate in Drinking Water Using Ion Chromatography」Revision 1.0（1999年11月） — https://www.nemi.gov/methods/method_summary/7399/
• U.S. EPA / NEMI「Method 317.0 Rev 2.0: Determination of Inorganic Oxyhalide Disinfection By-products in Drinking Water Using Ion Chromatography With the Addition of a Postcolumn Reagent for Trace Bromate Analysis」（2001年7月） — https://www.nemi.gov/methods/method_summary/7227/
• U.S. EPA「Method 557: Determination of Haloacetic Acids, Bromate, and Dalapon in Drinking Water by Ion Chromatography Electrospray Ionization Tandem Mass Spectrometry (IC-ESI-MS/MS)」EPA 815-B-09-012（2009年9月） — https://nepis.epa.gov/Exe/ZyPURL.cgi?Dockey=P1005OKO.TXT

---

制作メモ：本記事は NotebookLM のディープリサーチで収集した113件のソースを出発点に、編集側がメーカー製品マニュアル・アプリケーションノート・規格本文・EPA公定法データベースの原文を直接取得し、数値を1件ずつ照合したうえで執筆しました。サプレッサ電流の式と固有係数、水素ガス発生量、背圧の上限、カラムの交換容量と粒子径、EGCの到達濃度、InGuardの容量と送液量-回収率の実測表、MCTの実測値、各公定法の検出限界については、いずれも原典の該当箇所を確認しています。取り込んだソースのうち、URLを持たない生成文書1件（"Advances in Ion Chromatography Principles, Instrumentation, and Applications (2023–2026)"）は採用していません。この文書に由来していた「非サプレッサ方式の背景伝導度は500 µS/cm超」「4 µmカラムの背圧は3,000〜4,500 psi」「Metrohm 940 の最大耐圧は30 MPa」「2次元ICの濃縮効果は最大100倍」といった数値は、原典で確認できなかったため本記事には掲載していません（2次元ICについては、ポスター原文で確認できた「4 mm→2 mm で4倍」のみを記載しています）。
