NMRといえば、地下の専用室に据えられた液体ヘリウム冷却の超伝導巨大磁石——というのが長年のイメージでした。 合成を回しても、共用施設の予約は2日先。データが出る頃には反応は最初の段階で失敗していた、という経験は 分析・合成の現場では珍しくありません。ベンチトップNMRは、この「中央集約モデル」を覆し、装置を電子レンジ大に縮めて ドラフト（フューム フード）の隣に置けるようにしました。本記事では、その最新の応用事例を出典つきで整理します。
この記事の読み方：第1章はベンチトップNMRの基礎、第2章以降が応用事例（各事例に一次情報の出典つき）です。 入門の方は各章冒頭・まとめ・用語集から、専門家の方は各論文の手法まで深掘りしてください。 高磁場機そのものの最新動向はNMRの最新機器まとめを、固体試料の応用は固体NMRの最新応用例を、機種選定の手順はベンチトップNMRの選び方をどうぞ。

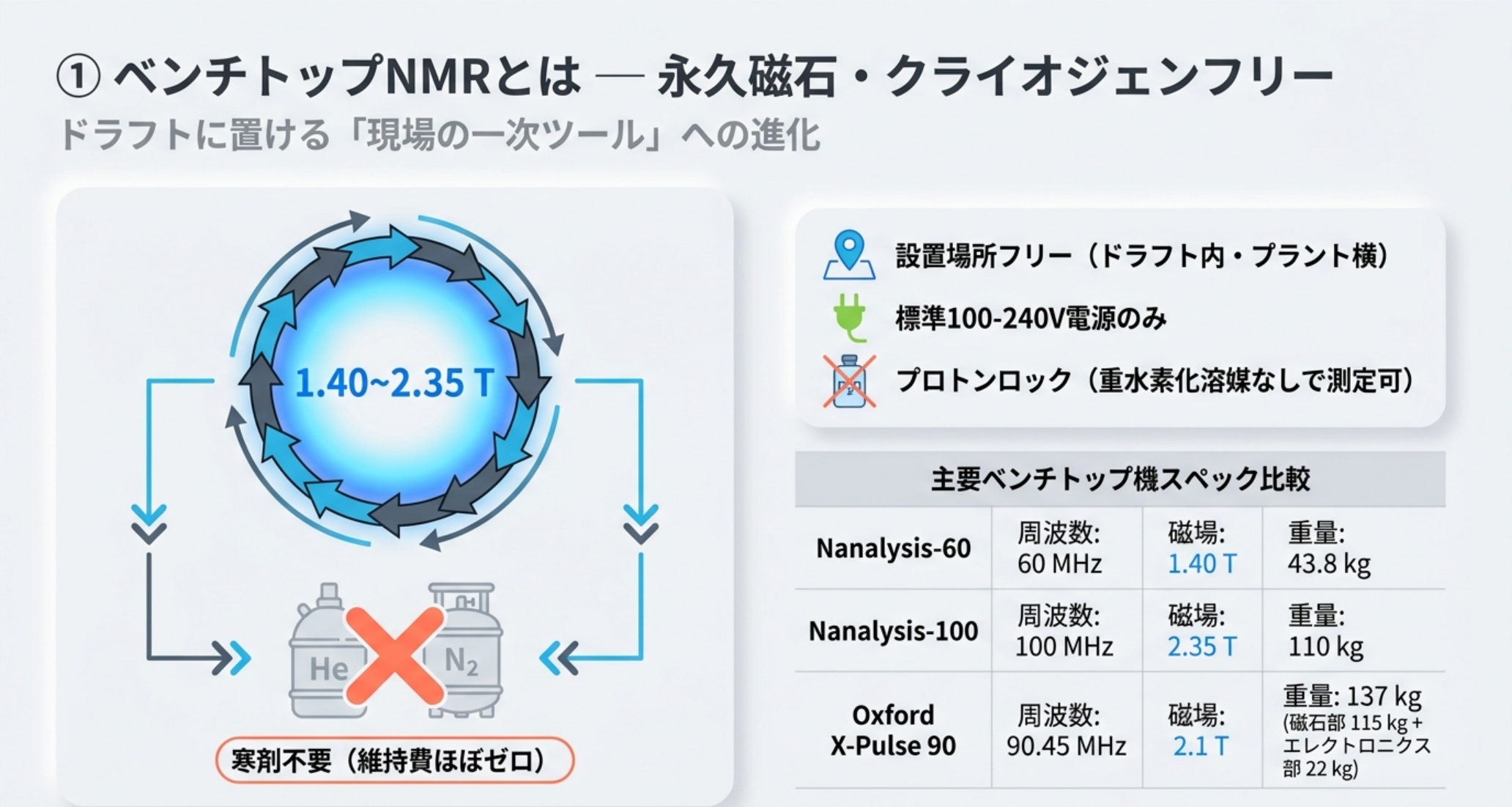

1. ベンチトップNMRとは ― クライオジェンフリーの永久磁石
ベンチトップNMRの核心は、超伝導コイルから高性能永久磁石への置き換えです。 ネオジム鉄ホウ素（NdFeB）などの永久磁石材料をハルバッハ配列（Halbach array）で組み、 およそ1.40〜2.35テスラ（¹Hで60〜100 MHz相当）の安定で均一な磁場を作ります。
補足：ハルバッハ配列は、磁石の向きを少しずつ回して並べることで、片側に磁場を集中させ反対側を打ち消す配置。 小型・軽量で強い磁場と、外への漏れ磁場の低減を両立できます。
これにより、液体ヘリウム・液体窒素が一切不要（クライオジェンフリー）になります。寒剤の補給・監視、 専用の安全換気、超伝導磁石特有の維持コストから解放され、装置をドラフト内・パイロットプラントの傍ら・教育実習室に 直接置けるようになりました。
ソフト面の進化も大きく、
- プロトンロック（Proton Lock）：高価な重水素化溶媒なしで測定できる（ルーチン確認の大幅なコスト削減）。
- キネティクス（Kinetics）モジュール：スケジュール実験を自動化し、化学変化を見張る「常駐センサー」になる。
主なベンチトップ機（メーカー データシートによる）
| 機種 | 周波数 | 磁場強度 | 重量 |
|---|---|---|---|
| Nanalysis-60 | 60 MHz | 1.40 T | 43.8 kg |
| Nanalysis-100 | 100 MHz | 2.35 T | 110 kg |
| Oxford X-Pulse 90 | 90.45 MHz | 2.1 T | 137 kg（システム全体） |
注：X-Pulse 90 の重量は磁石部 115 kg ＋ エレクトロニクス部 22 kg を含む（Oxford Instruments データシート 2025）。 スペックは各社データシートの公表値で、構成・改訂で変わります。

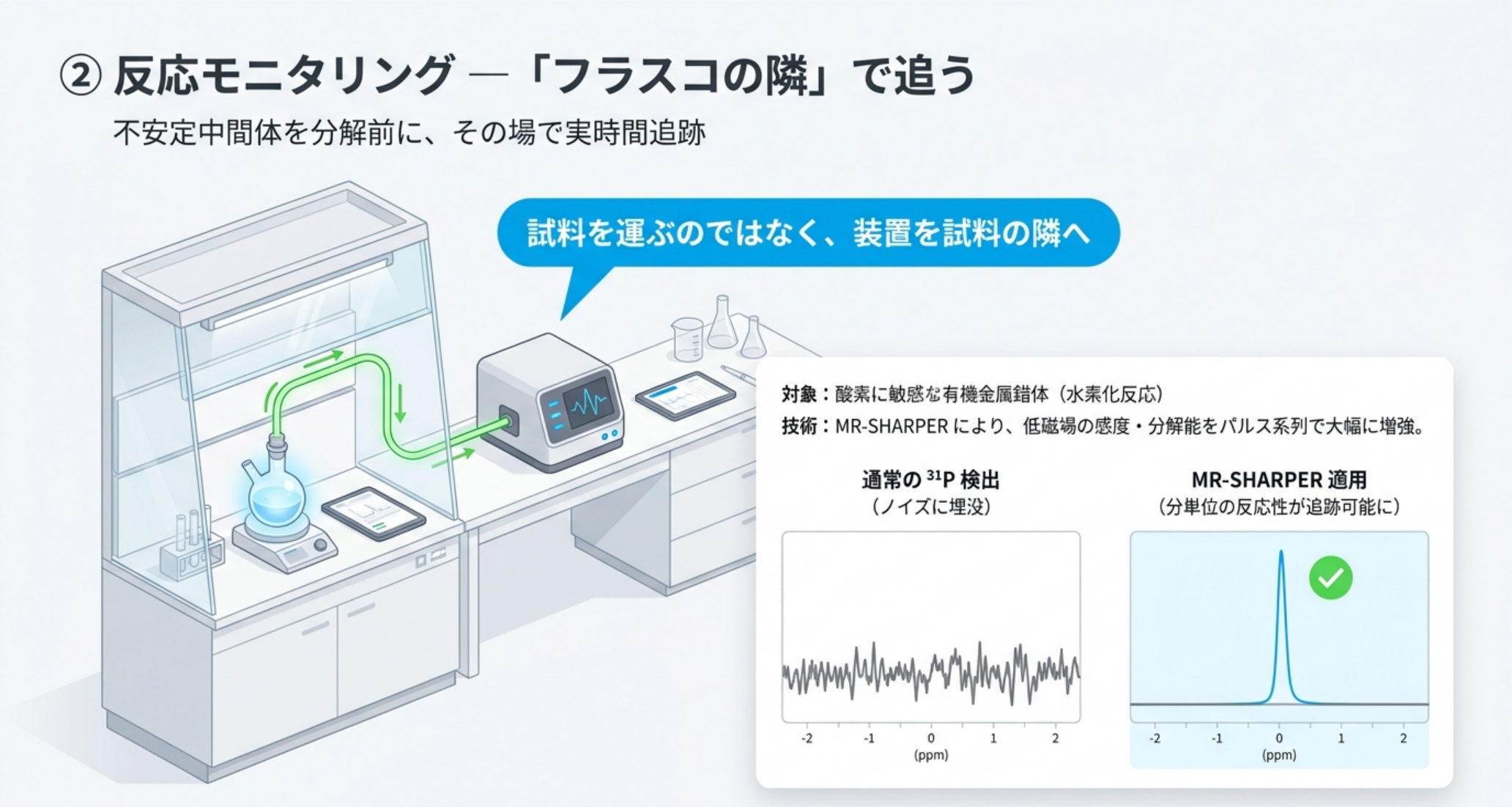

2. 応用事例①：反応モニタリング ― 「フラスコの隣」で追う
ベンチトップNMRの最大の強みは、試料を装置へ運ぶのではなく、装置を試料の隣に置くことです。これにより、 不安定な中間体が分解する前に、その場で構造・反応進行を追えます。
MR-SHARPER によるオンライン³¹P モニタリング
低磁場では感度・分解能が課題ですが、パルス系列の工夫がそれを補います。代表例が MR-SHARPER （Multi-Resonance Sensitive Homogeneous And Resolved PEaks in Real time）です。
Tadiello・Halse・Beweries らは、水素化反応における酸素に敏感な有機金属錯体を、ベンチトップ³¹P NMRで オンライン（on-line）モニタリングしました。MR-SHARPERによる信号増強で、従来の³¹P{¹H}検出では追えなかった 分単位の反応性を追跡できることを示しています（Analytical Methods, 2024, 16, 5399-5402）。
関連して、空気に極めて敏感なロジウム–ジホスフィン錯体のフロー³¹P解析（Organometallics）や、 停止流（stopped-flow）と連続流（continuous-flow）のサンプリング方式の実務比較（Magn. Reson. Chem., 2024）など、 ベンチトップ反応モニタリングの方法論が体系化されつつあります。

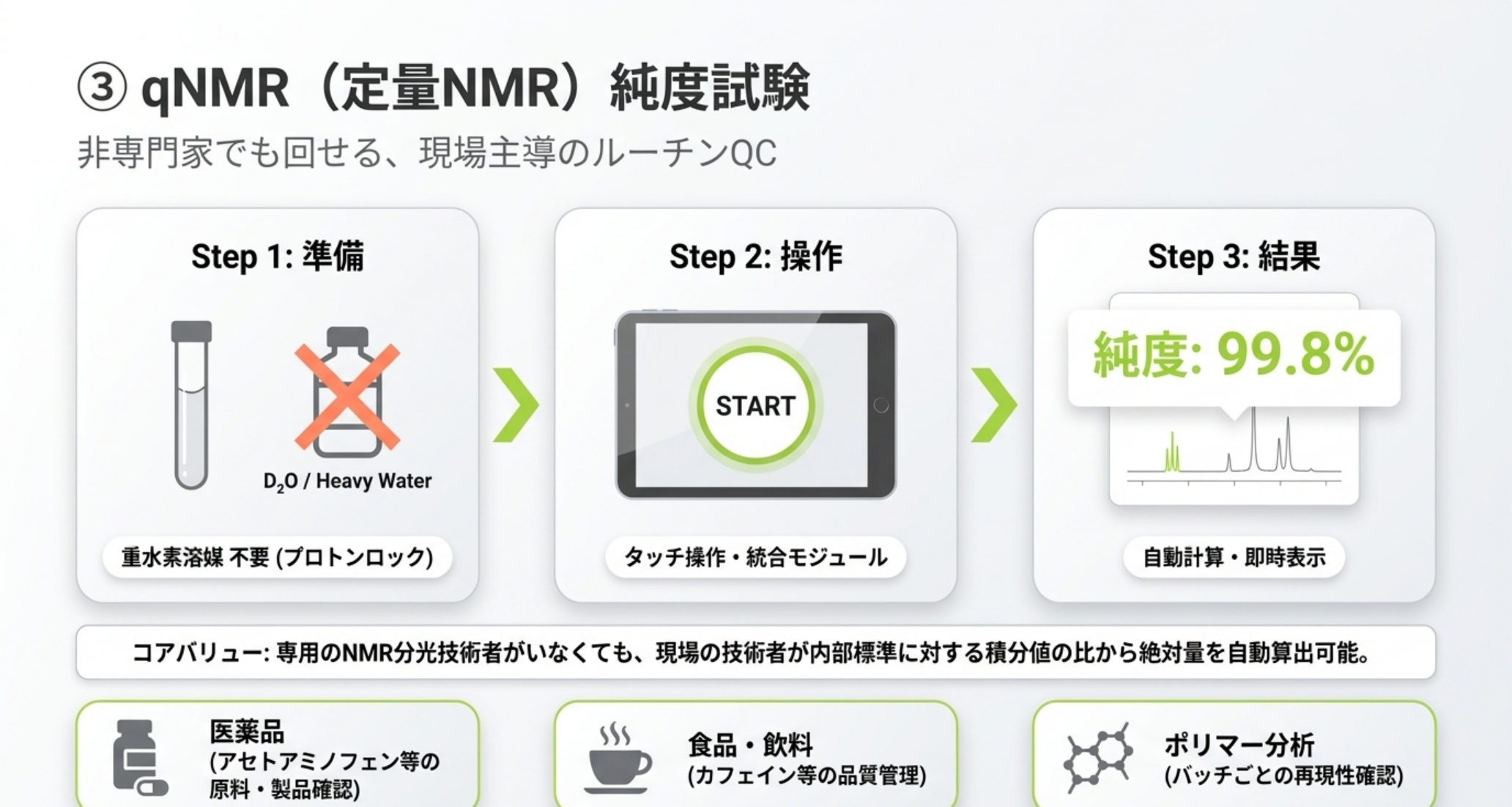

3. 応用事例②：qNMR ― 非専門家でも回せる純度試験
ベンチトップ機は定量NMR（qNMR）を民主化しました。専用のNMR分光技術者がいなくても、 統合モジュールが純度（%）を自動計算・表示するため、バッチごとの純度試験を現場の技術者が実行できます。 アセトアミノフェンやカフェインのような化合物の純度アッセイがその例です。
qNMRは「内部標準に対する積分値の比」から絶対量を求められるため、食品・飲料の品質管理、ポリマー分析、 医薬の原料・製品確認など、再現性が要るルーチンに向きます。重水素溶媒不要・タッチ操作と合わさり、 「研究室のすぐ隣」のQCニーズに応えます。

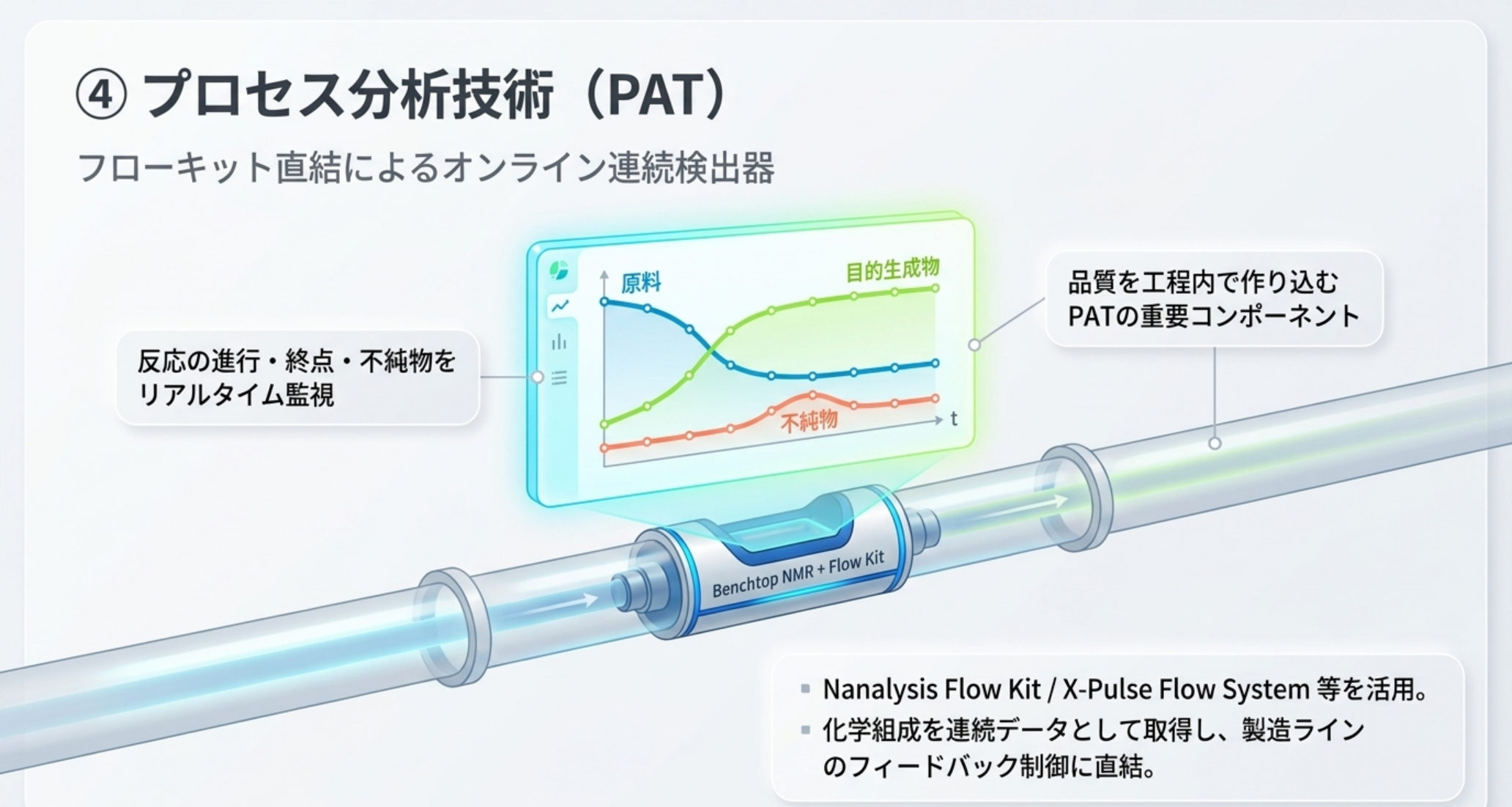

4. 応用事例③：プロセス分析技術（PAT）― オンライン検出器として
フローキット（Nanalysis Flow Kit、X-Pulse Flow System など）を使うと、ベンチトップ機を プロセス流路に直結したオンライン検出器として機能させられます。製造ラインに組み込み、 化学組成を連続データとして取得できるため、PAT（Process Analytical Technology）の構成要素になります。 反応の進行・終点・不純物の挙動をリアルタイムに監視し、品質を作り込む——という考え方に合致します。
5. 応用事例④：ラボオンチップ×超偏極 ― 生細胞代謝を実時間で

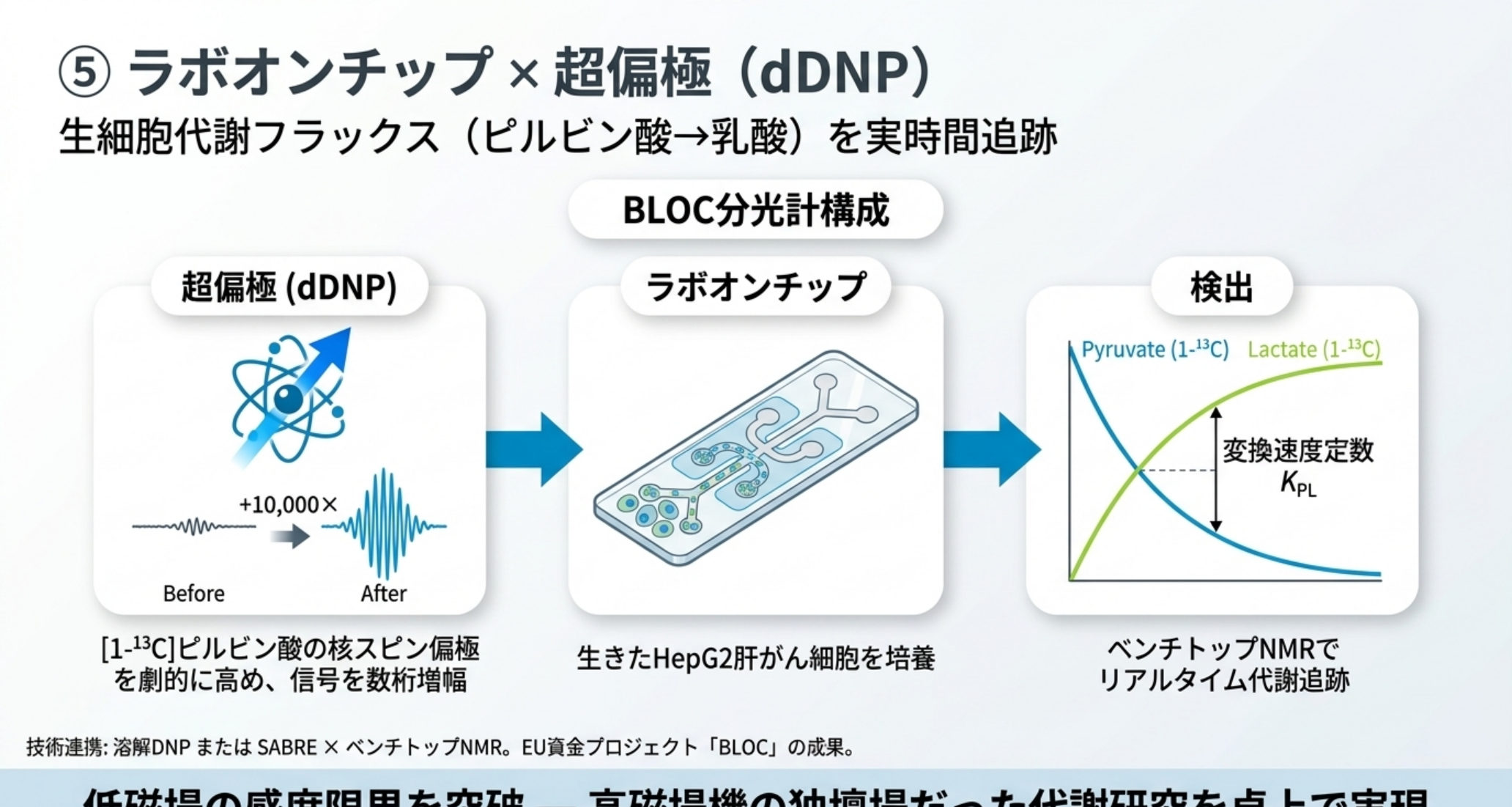

![BLOC分光計によるラボオンチップ×dDNP超偏極の概念図：[1-¹³C]ピルビン酸を溶解DNPで超偏極→マイクロ流体デバイス内のHepG2生細胞でピルビン酸→乳酸変換を実時間追跡・速度定数K_PLを算出（Anal. Chem. 2026）](/static/img/slides/benchtop-nmr-applications-2026/s05.jpg)
ベンチトップNMRが「ルーチンの道具」を超え、最先端の代謝研究に踏み込んだ象徴が BLOC分光計（Benchtop NMR for Lab-On-a-Chip）です。
低磁場の感度限界を、超偏極（hyperpolarization）で突破するのが鍵です。 溶解DNP（dDNP, dissolution Dynamic Nuclear Polarization）で [1-¹³C]ピルビン酸を超偏極し、 マイクロ流体デバイス中を流れる生きた HepG2 肝がん細胞の代謝——ピルビン酸 → 乳酸への変換——を 実時間で追跡し、変換の速度定数（K_PL）まで算出しています（Azagra ら, Analytical Chemistry, 2026, 98(4), 2701-2708）。 BLOCはIBEC（バイオエンジニアリング研究所、PI: Irene Marco-Rius）が主導したEU資金プロジェクトの成果です。
補足：従来この種の生細胞代謝フラックス解析は高磁場機の独壇場でした。超偏極は核スピン偏極を桁違いに高め、 信号を数桁増幅するため、コンパクト機でも低濃度の代謝変化を捉えられます（超偏極の原理は別記事の固体NMR編も参照）。
関連して、SABRE超偏極[1-¹³C]ピルビン酸を用いた迅速な細胞代謝センシング（Anal. Chem.）や、 灌流マイクロ流体チップでのChipNMRなど、「ベンチトップ×超偏極×マイクロ流体」の研究が相次いでいます。

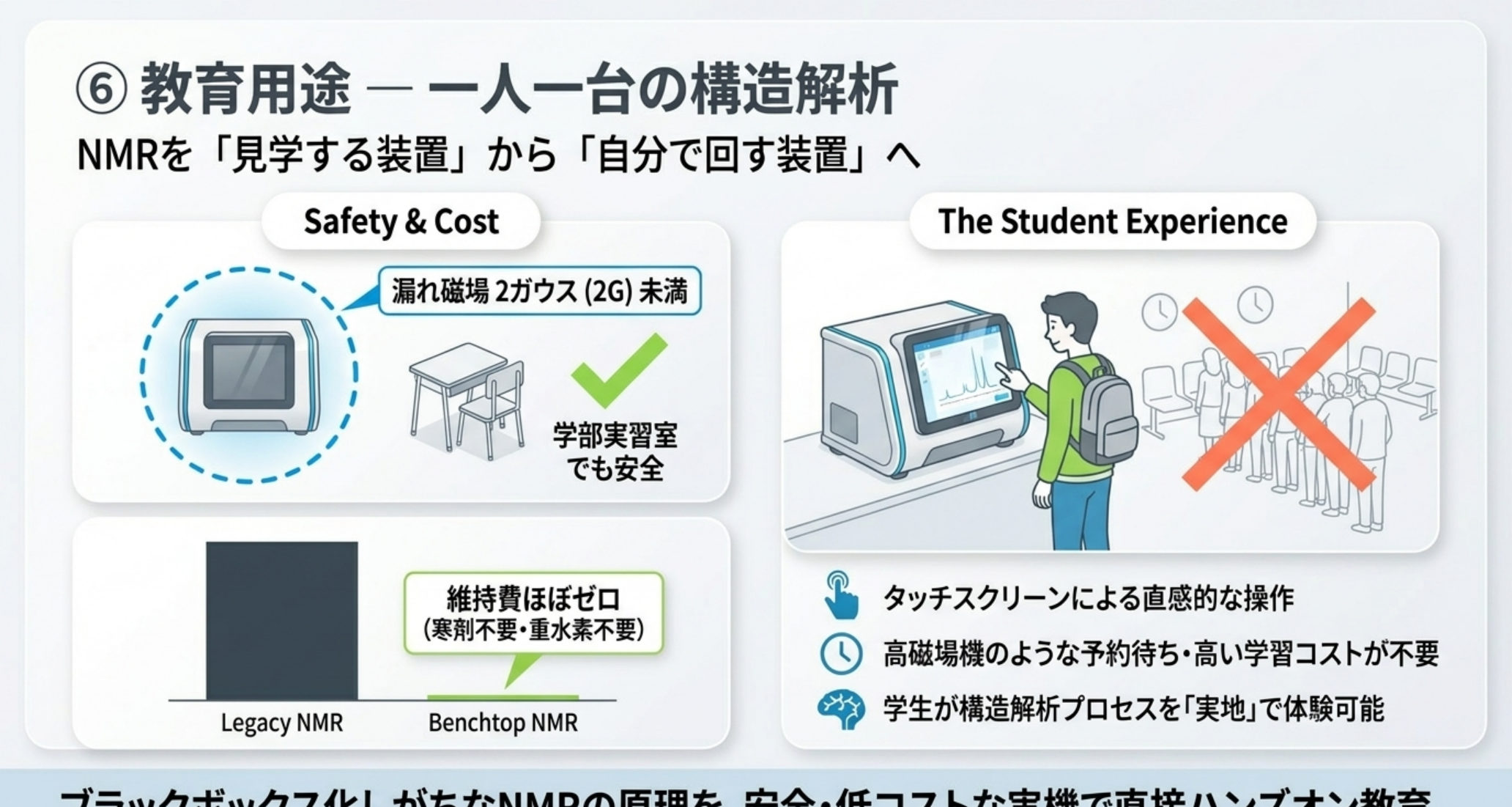

6. 応用事例⑤：教育 ― 一人一台で構造解析に触れる
漏れ磁場が2ガウス未満と小さいため、ベンチトップ機は学部の実習室でも安全に置けます。 タッチスクリーンの操作性と「重水素不要」により、学生は高磁場機のような高い学習・運用コストなしに、 構造解析を実地で体験できます。NMRを「見学する装置」から「自分で回す装置」へ変えた点で、教育的価値は大きいです。

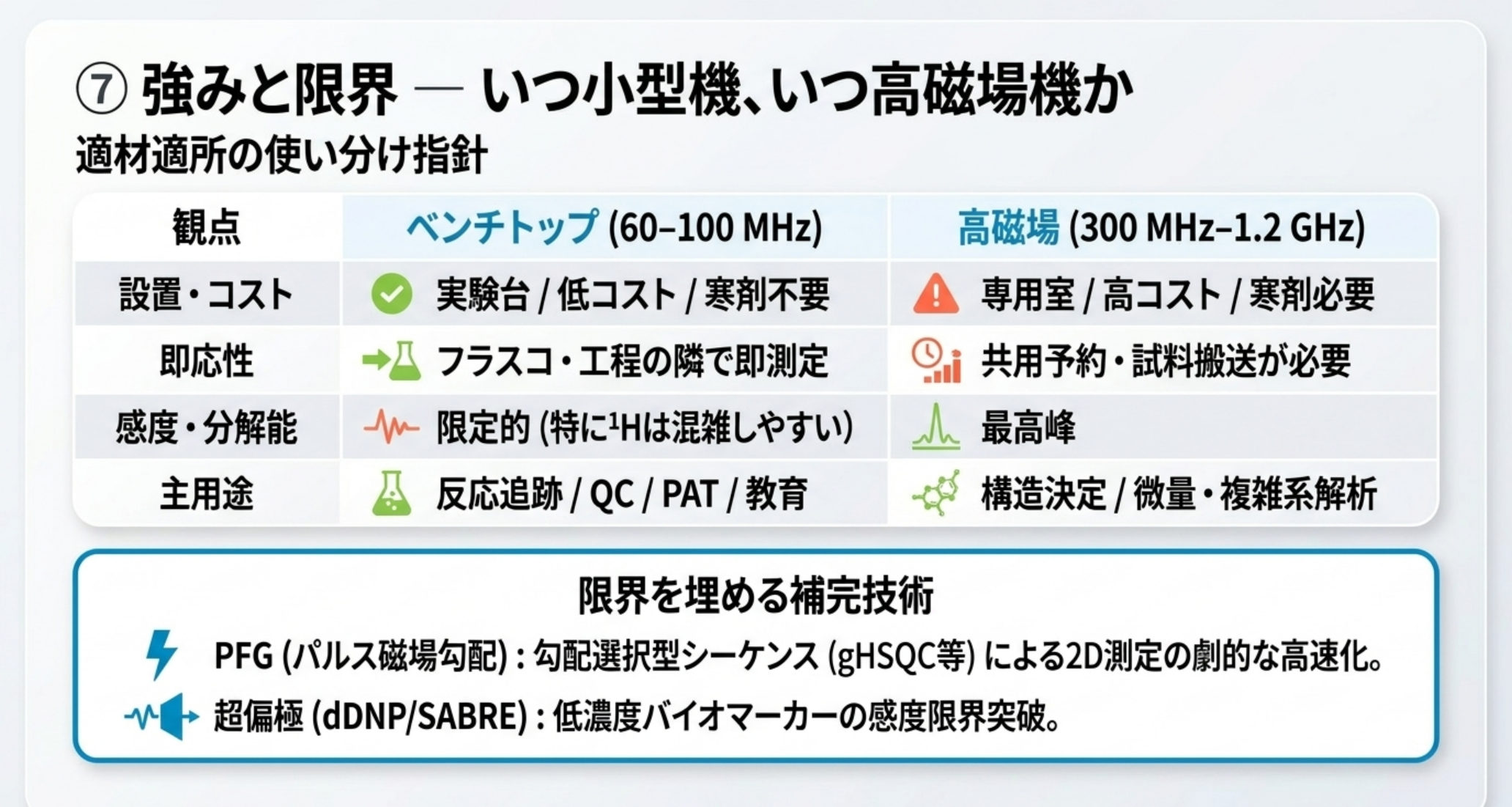

7. 強みと限界 ― いつ小型機、いつ高磁場機か
ベンチトップ導入を成功させるには、得意・不得意の見極めが要ります。
- 強み：アクセス性とコスト：初期投資が大幅に小さく、寒剤不要で維持費はほぼゼロ（標準の100–240 VAC電源）。
- 強み：可搬性・即応性：「at-line（工程の傍ら）」解析で、不安定な中間体を分解前に性状把握でき、試料搬送の手間も不要。
- 限界：感度と分解能：コンパクト機（1.4–2.35 T）は、高磁場機（3〜28 T）に比べスペクトルの混雑が増す（特に ¹H）。
- 限界を埋める技術：
- パルス磁場勾配（PFG）による勾配選択型シーケンス（例：gHSQC）は、2D取得の短縮に使われる （短縮率の具体的な数値は、一次資料で確認できていない。「未確認・限界」参照）。
- 超偏極（dDNP・SABRE）は、低濃度バイオマーカーの感度限界を突破する（第5章）。
使い分けの指針
| 観点 | ベンチトップ（60–100 MHz） | 高磁場（300 MHz–1.2 GHz） |
|---|---|---|
| 設置・コスト | 実験台・低コスト・寒剤不要 | 専用室・高コスト・寒剤必要 |
| 即応性 | フラスコ/工程の隣で即測定 | 共用予約・試料搬送 |
| 感度・分解能 | 限定的（混雑しやすい） | 最高峰 |
| 主用途 | 反応モニタリング・QC・PAT・教育 | 構造決定・微量・複雑系 |
| 感度補完 | PFG高速化・超偏極 | クライオプローブ等 |
公表されている仕様を1機種で見る ― そして、その数値に条件が書かれていない
表の「限定的」「最高峰」という言葉を、実際のカタログ値に置き換えてみます。Oxford Instruments の X-Pulse 90 の製品ページには、次の数値が明記されています（2026年10月4日に筆者が確認）。
| 項目 | 公表値 |
|---|---|
| 磁場強度 | 90 MHz（2.1 T） |
| 対応核種 | ¹H, ¹³C, ³¹P, ⁷Li, ²⁹Si, ¹²⁹Xe, ¹¹B, ⁵⁹Co（¹⁹F にも対応） |
| 感度（S/N） | 最大感度プローブ 200:1 ／ ブロードバンドプローブ 140:1 |
| 温度可変 | 0 ℃ 〜 65 ℃（ガス式） |
| 設置 | 液体窒素不要、2 ガウスラインは磁石筐体内 |
| オートサンプラー | 25 位置 |
本記事の1節で述べた「1.40〜2.35 T（60〜100 MHz）」の範囲に、2.1 T という実機が収まっていることが確認できます。多核対応の核種がここまで具体的に並ぶのも、永久磁石機の現在地を示しています。
ただし、この S/N の数値には、どの試料をどの条件で測ったのかが書かれていません。 NMR の感度仕様は、試料（エチルベンゼン 0.1 % か、スクロースか）・積算回数・線幅の取り方で桁が変わります。条件の違う数字を並べて機種を比べると、順位が入れ替わります。 感度スペックの定義をそろえる手順は、ベンチトップNMRの選び方 ― 磁場を上げるより先に「どの核を測るか」で感度が決まる【2026年版】 の4節で扱っています。カタログ値は、そこを確認してから比較してください。

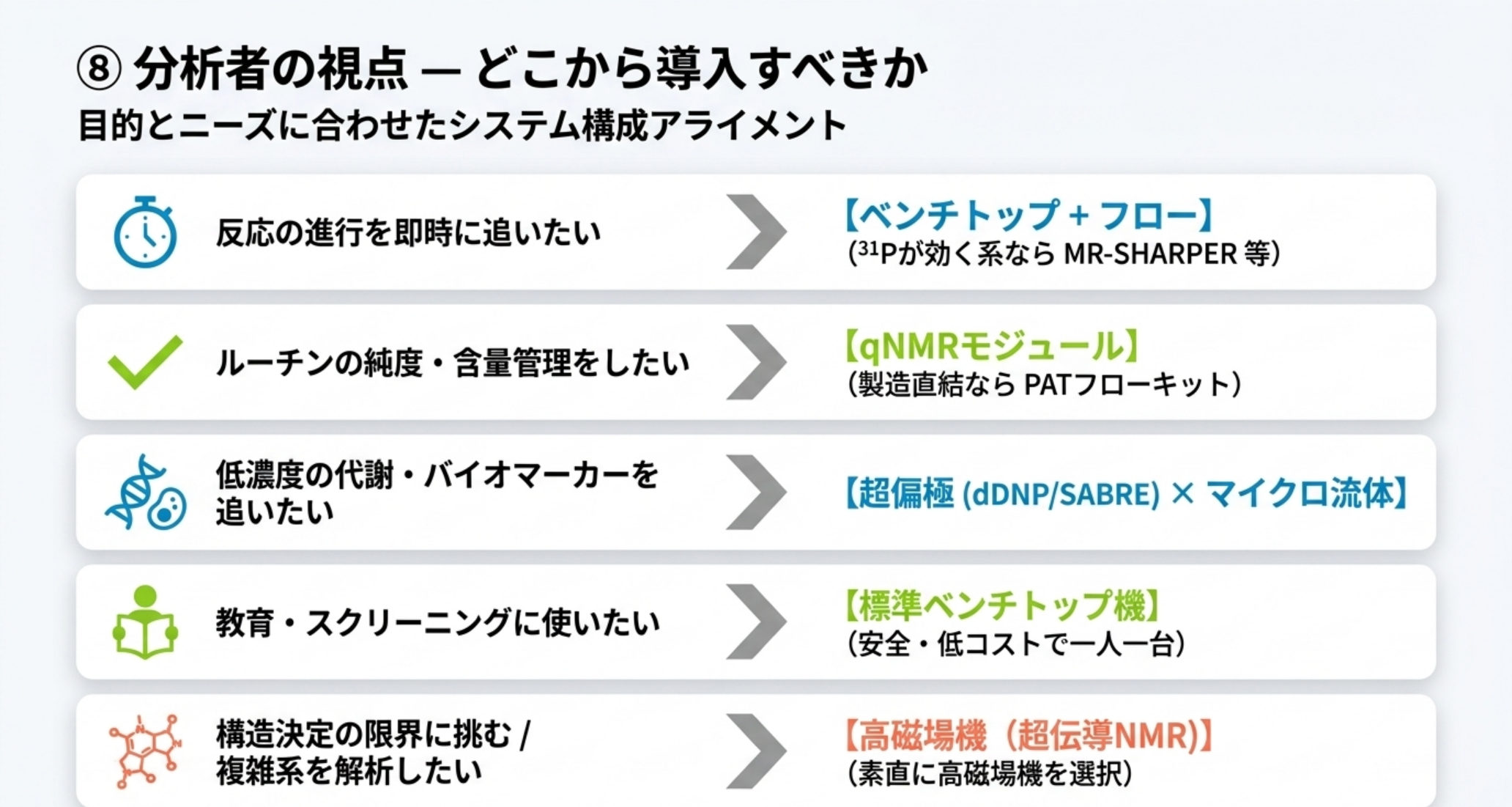

8. 分析者の視点 ― どこから入れるか
- 反応の進行を即時に追いたい：ベンチトップ＋フロー。³¹Pが効く系なら MR-SHARPER 等の感度増強系列。
- ルーチンの純度・含量管理：qNMRモジュール（非専門家運用・重水素不要）。製造直結なら PAT フローキット。
- 低濃度の代謝・バイオマーカー：超偏極（dDNP/SABRE）×マイクロ流体。
- 教育・スクリーニング：安全・低コストの小型機で一人一台。
- 構造決定の限界に挑む／複雑系：素直に高磁場機（別記事参照）。
まとめ
- ベンチトップNMRは永久磁石（NdFeBハルバッハ）×クライオジェンフリーで、NMRを「共用サービス」から 「現場の一次ツール」へ変えた。プロトンロックで重水素溶媒も不要。
- 応用は広がり続ける：MR-SHARPERのオンライン³¹P反応モニタリング（Anal. Methods 2024）、 非専門家のqNMR純度試験、PATフロー検出、そしてBLOC分光計のラボオンチップ×dDNP超偏極で生細胞の ピルビン酸→乳酸変換を実時間追跡（Anal. Chem. 2026）。
- 限界（感度・分解能）はPFGによる高速2Dや超偏極が補完。高磁場機との使い分けが要点。
次回以降、各事例（フロー反応モニタリングの実装、qNMRのバリデーション、超偏極ベンチトップの構築）を 個別に深掘りしていきます。
用語集（クイックリファレンス）
- ベンチトップNMR：永久磁石を使う卓上型NMR（60–100 MHz, 1.4–2.35 T）。寒剤不要。
- ハルバッハ配列：磁石を回転配置し片側に磁場を集中させる構造。小型で強磁場・低漏れ。
- プロトンロック：重水素溶媒なしで磁場安定化・測定を可能にする機能。
- qNMR（定量NMR）：積分比から絶対量・純度を求める定量法。
- PAT：製造工程をリアルタイム分析で管理する考え方。フローNMRがその検出器になる。
- MR-SHARPER：多核対応の感度増強パルス系列。低磁場のオンライン³¹P監視を実用化。
- dDNP / SABRE：核スピンを桁違いに偏極させ信号を増幅する超偏極法。
- PFG（パルス磁場勾配）/ gHSQC：勾配選択で2D測定を高速化する技術・シーケンス。
- K_PL：ピルビン酸→乳酸の変換速度定数。代謝フラックスの指標。
出典
- Tadiello, Halse, Beweries 「Improved on-line benchtop ³¹P NMR reaction monitoring via Multi-Resonance SHARPER」Analytical Methods, 2024, 16, 5399-5402 — https://pubs.rsc.org/en/content/articlelanding/2024/ay/d4ay00948g
- Azagra, Patel, Portela, et al.「Lab-on-a-Chip Metabolic Analysis Using Benchtop NMR Technology」Analytical Chemistry, 2026, 98(4), 2701-2708 — https://pubs.acs.org/doi/10.1021/acs.analchem.5c04319
- Technology Networks「Benchtop NMR Advancement Enables Real-Time Metabolic Monitoring On Chip」（BLOC解説） — https://www.technologynetworks.com/analysis/news/benchtop-nmr-advancement-enables-real-time-metabolic-monitoring-410530
- 「Robust Rapid Cellular Metabolite Sensing Using Benchtop NMR and SABRE-Hyperpolarized [1-¹³C]Pyruvate」Analytical Chemistry — https://pubs.acs.org/doi/10.1021/acs.analchem.5c05076
- Maschmeyer et al.「Reaction monitoring via benchtop NMR: on-line stopped-flow and continuous-flow sampling methods」Magnetic Resonance in Chemistry, 2024 — https://analyticalsciencejournals.onlinelibrary.wiley.com/doi/10.1002/mrc.5395
- 「Low-Field Flow ³¹P NMR Spectroscopy for Organometallic Chemistry（Rhジホスフィン錯体のオンライン解析）」Organometallics — https://pubs.acs.org/doi/10.1021/acs.organomet.2c00301
- Oxford Instruments「X-Pulse 90 benchtop NMR」製品ページ（2026年10月4日に筆者が参照。90 MHz / 2.1 T、対応核種、S/N 200:1・140:1、可変温度 0〜65 ℃、25 位置オートサンプラーはこのページの記載） — https://nmr.oxinst.com/x-pulse-90 ／ Nanalysis 製品情報 — https://www.nanalysis.com/
注記：機器スペック（周波数・磁場・重量）や取得時間の比較値は各社データシート/文献の公表時点のもの。構成・条件で変わります。導入・手法検討時はメーカー公式資料・原著論文で再確認してください。
関連記事
- ベンチトップNMRの選び方 ― 磁場を上げるより先に「どの核を測るか」で感度が決まる【2026年版】 ― 本記事が「何に使えるか」なら、こちらは「どう選ぶか」。感度スペックの定義をそろえる手順を扱っている。
- NMRの最新機器まとめ ― 1.3 GHz超高磁場からベンチトップまで【2026年版】 ― 反対側の極にある高磁場機の現在地。
- フローNMRによる反応モニタリング実装ガイド ― 停止流/連続流・PULCON定量・SHARPER ― 本記事2節の反応モニタリングを、流し方の設計から掘り下げたもの。
- 定量NMR(qNMR)入門 ― 両脇の小さなピークを数え忘れると、それだけで 1.1 % ずれる【2026年版】 ― 本記事3節の qNMR の作法。
- NMRの基礎 ― 化学シフトも結合定数も磁場によらないのに、見えるパターンだけが装置で変わる【2026年版】 ― 低磁場でスペクトルが混雑する理由は、ここで扱っている。
- NMR試料調製と重溶媒 ― 同じ「99.8 %」のラベルでも、溶媒に残る水素の量は 7 倍ちがう【2026年版】 ― プロトンロックで重溶媒を省けることの裏返しとして、溶媒の残留プロトンが効く場面。
- NMRのトラブルシューティング ― 安定させるはずのロックが、信号が弱いと自分で磁場ノイズを作る【2026年版】
未確認・限界
- PFG による 2D 取得の短縮率を、一次資料で確認できていない。 本記事はかつて「標準法に比べ数倍速い」と書いていたが、その倍率を明記した原著・メーカー資料を筆者は開けていない。2026年10月4日に記述を取り下げ、短縮に使われるという事実の提示にとどめた。
- Oxford Instruments の S/N（200:1 / 140:1）は、試料・積算回数・線幅の定義が製品ページに書かれていない。 他社の数値と直接比べられる値ではない。
- 機種比較は行っていない。 本記事は応用事例の整理であり、X-Pulse 90 の値は「公表仕様の一例」として挙げたものである。他社機（Nanalysis、Bruker、日本電子ほか）の対応する数値は確認していない。
- 各応用事例の再現性は、原著の報告にもとづく。 筆者が追試したものではない。とくに超偏極（SABRE・dDNP）は、偏極移動の効率が基質・触媒・条件に強く依存するため、原著と同じ結果が別の系で出るとは限らない。
- 価格・維持費には踏み込んでいない。 「維持費はほぼゼロ」と書いたのは寒剤が不要であることを指し、保守契約・プローブ交換・設置工事の費用は別である。
