核磁気共鳴（NMR）は、有機化合物の構造決定からタンパク質の立体構造、材料・食品・医薬の品質管理まで、 分析化学の屋台骨であり続けている手法です。その「装置」がいま、かつてないほど両極に広がっている というのがこの記事の主題です。一方では世界最高磁場を更新し続ける超高磁場機、もう一方では 実験台に置けるベンチトップ機。本記事では2025〜2026年時点の最新機器を、まず全体像から、 そして専門的な詳細まで段階的に整理します。
この記事の読み方：0節は以降に出てくる数字を比較可能にするための換算で、結論を先に置いています。前半の「NMRをざっくり」「いま起きている2つの潮流」は入門者向けです。 各メーカーの節は現場の分析者・研究者向けに型番やスペックまで踏み込みます。 専門用語には初出時に短い補足を入れています。
0. 1.2 GHz を 1.3 GHz にして増える感度は 1.13 倍 ― 全部を同じ物差しに乗せる
この記事には「1.2 GHz」「1.3 GHz」「60 MHz」「クライオプローブ」「室温超偏極で約700倍」という、桁も単位もばらばらの数字が並びます。これらは1本の物差しに乗せられます。 先にそれを置いておくと、以降の機種の話が比較できるようになります。ここは筆者による換算です。
まず「MHz」はテスラの言い換えにすぎない
カタログの MHz は、¹H の共鳴周波数です。磁場との関係は比例定数ひとつで決まります。
共鳴周波数 [MHz] ＝ 42.5775 × 磁場 [T]（¹H の磁気回転比 γ/2π）
この1本で、本文に出てくるテスラ値はすべて再現できます（筆者計算）。
| カタログ表記 | 42.5775 で割った値 | 本文中の表記 |
|---|---|---|
| 1.2 GHz | 28.184 T | 28.2 T |
| 1.3 GHz | 30.533 T | 30.5 T |
| 100 MHz（Nanalysis 100e） | 2.349 T | 約 2.35 T |
| 600 MHz | 14.092 T | — |
| 60 MHz（ベンチトップ） | 1.409 T | — |
「GHz」と「T」は同じものを別の単位で言っているだけで、メーカーが ¹H の周波数で呼ぶのは、その数字が測定者にとって直接の意味を持つからです。
感度は磁場の 3/2 乗、時間は感度の 2 乗
感度（S/N）は磁場の 3/2 乗に比例し、積算回数の平方根に比例します（この関係の出典と、ベンチトップ領域での実測との突き合わせはベンチトップNMRの選び方の 5 節にあります）。
ここから2つの帰結が出ます。
- 磁場を r 倍にすると感度は r^(3/2) 倍
- 同じ S/N に必要な測定時間は感度の 2 乗に反比例（感度 2 倍なら時間は 1/4）
この2つで、機種の差を「倍率」と「時間」に翻訳できます（筆者計算）。
| 磁場の変更 | 感度 | 同じ S/N に必要な時間 | 24 時間の測定が |
|---|---|---|---|
| 400 → 600 MHz | 1.84 倍 | 1/3.4 | 7.1 時間 |
| 600 → 800 MHz | 1.54 倍 | 1/2.4 | 10.1 時間 |
| 800 → 1200 MHz | 1.84 倍 | 1/3.4 | 7.1 時間 |
| 1200 → 1300 MHz | 1.13 倍 | 1/1.3 | 18.9 時間 |
| 600 → 1300 MHz | 3.19 倍 | 1/10.2 | 2.4 時間 |
| 60 → 600 MHz | 31.6 倍 | 1/1000 | 86 秒 |
1.2 GHz から 1.3 GHz への 0.1 GHz は、感度では 1.13 倍です。 24 時間の測定が 18.9 時間になる、という差です。世界初の磁場を積む技術的達成と、測定者が受け取る感度の増分は、まったく釣り合っていません。1.3 GHz を感度のために買う人はいない、ということがこの表から読めます（では何のためか、は最後に戻ります）。
感度向上技術を「等価磁場」に換算する
感度が磁場の 3/2 乗なら、逆算もできます。感度が g 倍になる技術は、磁場を g^(2/3) 倍にしたのと同じ感度をもたらします。この換算で、プローブや超偏極を磁場と同じ土俵に乗せられます（筆者計算）。
| 感度を上げる手段 | 感度 | 等価な磁場倍率 | 400 MHz 機が相当する磁場 | 600 MHz 機が相当する磁場 |
|---|---|---|---|---|
| クライオプローブ（Cornell：約 300 %） | 3 倍 | 2.08 倍 | 832 MHz | 1.25 GHz |
| クライオプローブ（Bruker：最大 5 倍） | 5 倍 | 2.92 倍 | 1.17 GHz | 1.75 GHz |
| 室温超偏極（QST 2023：約 700 倍） | 700 倍 | 78.8 倍 | 31.5 GHz | 47.3 GHz |
読み方はこうです。
- クライオプローブを付けた 400 MHz 機は、感度だけ見れば 1.17 GHz 機と同じ土俵に立ちます。 Bruker 自身が「最大 5 倍」と書いている値をそのまま換算した結果です。数億円の超高磁場機と、既存機へのプローブ増設が、感度という一点では比較可能になる、ということです。
- 室温超偏極の 700 倍は、磁場では買えません。 等価磁場は 47 GHz で、現行最高の 1.3 GHz の 36 倍です。超偏極は磁場の延長線上にある技術ではなく、別の軸だと分かります。
時間で見ると、差はさらに開く
感度の差は 2 乗されて測定時間に効きます。24 時間かかる測定で比べます（筆者計算）。
| 手段 | 感度 | 24 時間の測定が |
|---|---|---|
| 1.2 → 1.3 GHz | 1.13 倍 | 18.9 時間 |
| クライオプローブ 3 倍 | 3 倍 | 2.7 時間 |
| クライオプローブ 5 倍 | 5 倍 | 58 分 |
| 室温超偏極 700 倍 | 700 倍 | 0.18 秒 |
Cornell の NMR 施設は、クライオプローブについて「単位時間あたり 2〜3 倍よい S/N が得られ、したがって同じ S/N を 4 分の 1 から 9 分の 1 の時間で生み出す」と書いています。上の表の「3 倍 → 1/9」はこれと一致します。Bruker は同じことを「容易に一桁高いスループットにつながる」と表現しています。
では、1.3 GHz は何を買っているのか
感度で割に合わないなら、超高磁場の価値はどこにあるのか。分散です。
化学シフトは ppm で定義されるので、1 ppm あたりの Hz は磁場に正比例します。
| 磁場 | 1 ppm | 0.01 ppm |
|---|---|---|
| 60 MHz | 60 Hz | 0.60 Hz |
| 600 MHz | 600 Hz | 6.0 Hz |
| 1200 MHz | 1200 Hz | 12.0 Hz |
| 1300 MHz | 1300 Hz | 13.0 Hz |
線幅が Hz の単位でほぼ一定なら、重なったピークが分かれるかどうかは ν₀ にそのまま比例します。1.2 → 1.3 GHz は感度では 1.13 倍ですが、分散では 1.083 倍――こちらはピークが分かれるか分かれないかの境目を、確かに 8 % 押し広げます。タンパク質のように数千本のシグナルが重なる試料では、この 8 % が「解けるか解けないか」を分けます。
そして決定的なのは、クライオプローブでも超偏極でも、分散は 1 Hz も増えないことです。ノイズを下げても、信号を 700 倍にしても、2 本のピークの Hz 差は変わりません。
感度は後から買える。分散は磁石でしか買えない。 本記事に並ぶ機種とオプションの関係は、この一文に集約されます。以下、その地図を機種ごとに見ていきます。

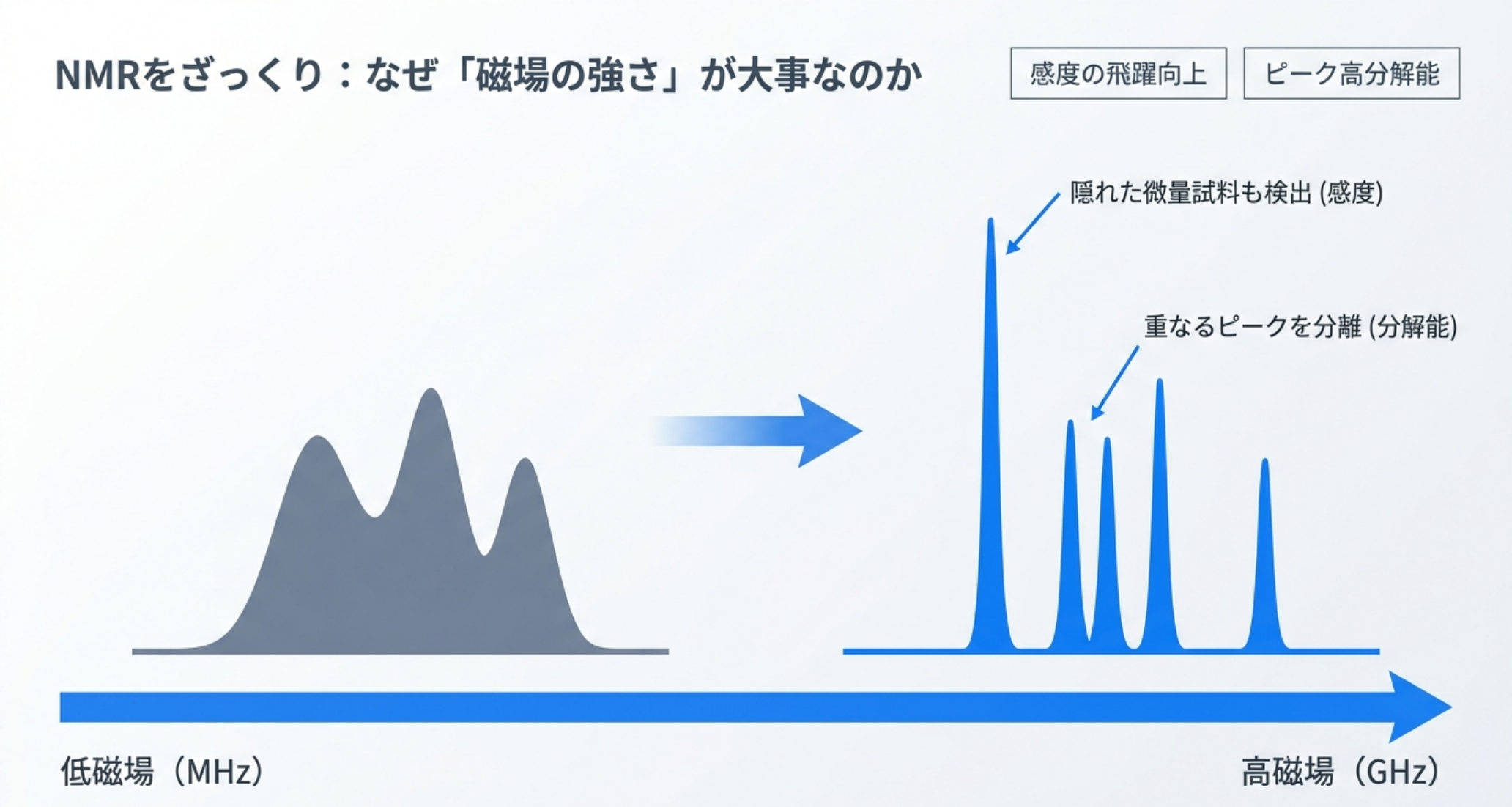

NMRをざっくり：なぜ「磁場の強さ」が大事なのか
NMRは、強い磁場の中に試料を置き、原子核（主に水素 ¹H や炭素 ¹³C）に電波を当てて、 跳ね返ってくる共鳴信号から分子構造を読み解く手法です。装置のカタログに必ず出てくる 「○○ MHz」「○○ GHz」という数字は、磁場の強さを ¹H の共鳴周波数で言い換えたものです （例：1.2 GHz ＝ 約28.2テスラ）。
磁場が強いほど、
- 感度（小さな試料・低濃度でも検出できる）
- 分解能（重なって見えていたピークが分離する）
が向上します。だからメーカーは何十年も「より高い磁場」を競ってきました。 一方で、超高磁場機は数億円規模・専用の部屋・液体ヘリウム補給が必要で、誰もが使えるものではありません。 そこで近年もう一つの流れ――小型で安価なベンチトップNMR――が一気に伸びています。

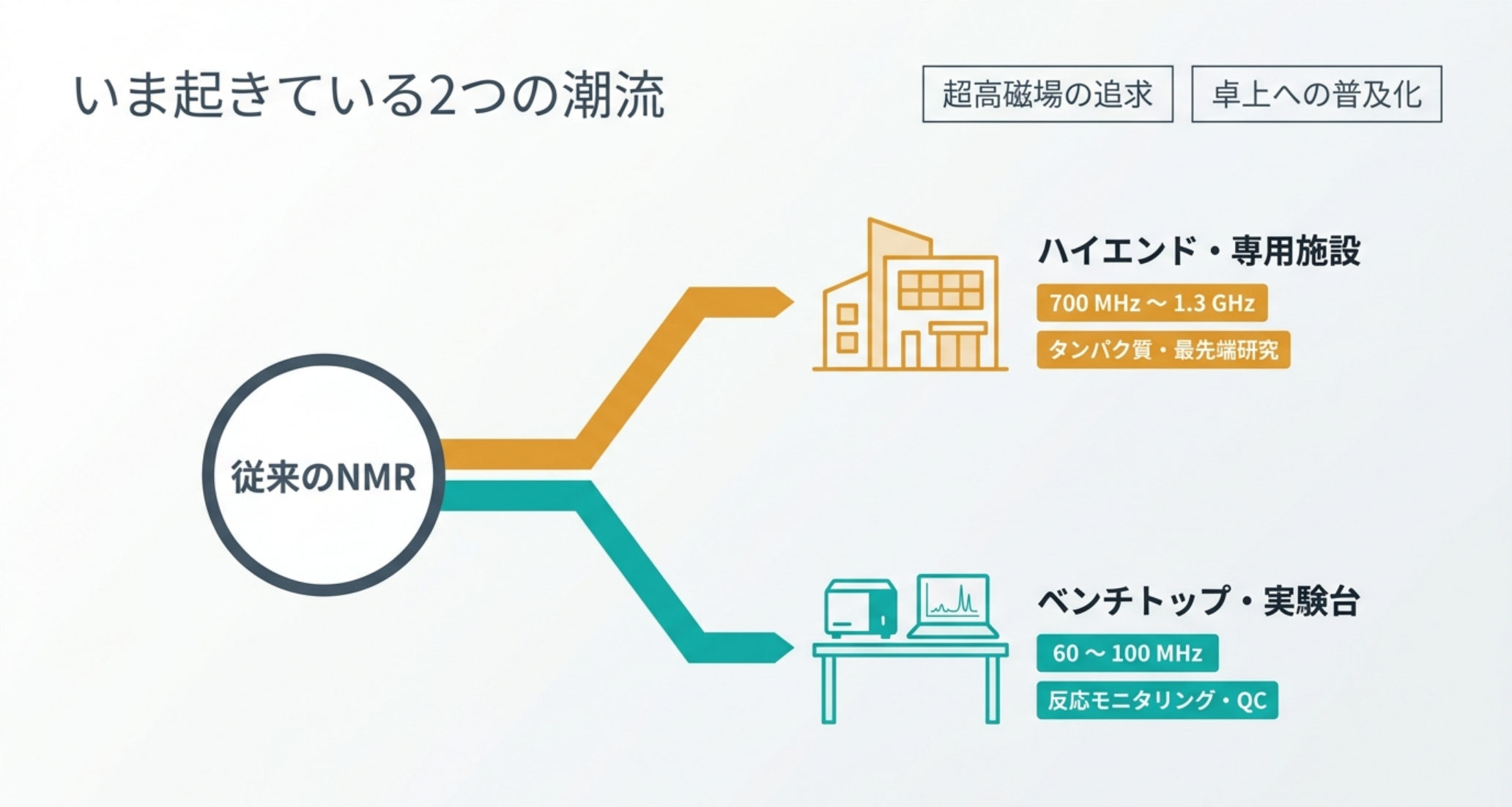

いま起きている2つの潮流
| 潮流 | 磁場の目安 | 置き場所 | 主な用途 |
|---|---|---|---|
| 超高磁場（ハイエンド） | 700 MHz〜1.3 GHz | 専用施設 | タンパク質・創薬・最先端研究 |
| ベンチトップ（普及機） | 60〜100 MHz | 実験台の上 | 反応モニタリング・QC・教育 |
この記事では、まずハイエンド側の最新機を見てから、ベンチトップ側、最後に 両者を支える「感度を底上げする技術」を扱います。

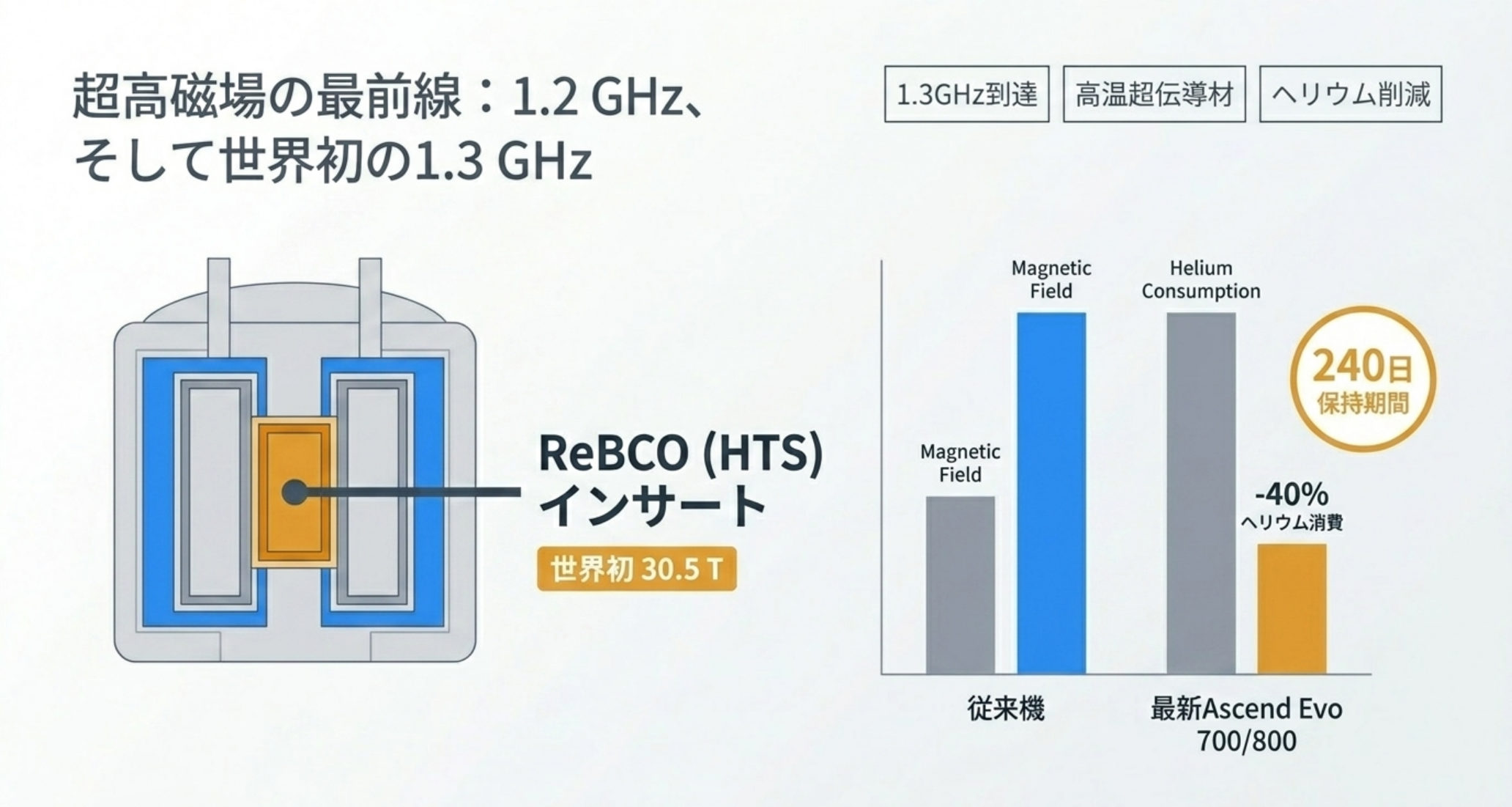

超高磁場の最前線：1.2 GHz、そして世界初の1.3 GHz
Bruker 1.2 GHz（28.2 T）：実用化が各国に展開
Brukerの 1.2 GHz 機（標準ボアで ¹H 共鳴 1.2 GHz＝28.2テスラ）は、超伝導磁石を さらに冷やす「Ultra-Stabilized Sub-Cooling」技術で安定化された、現行の量産ハイエンド機です。 2025年には英ウォーリック大学に設置された1.2 GHz機が正式受入れ（acceptance）に至り、 英国研究・イノベーション機構（UKRI）の£17M（約1,700万ポンド）助成で導入された 英国最強のNMRとして稼働を始めました。タンパク質や複雑な生体分子、固体材料の解析で 威力を発揮します。
世界初の1.3 GHz（30.5 T）：ReBCO高温超伝導インサート
2025年のJoint ENC-ISMAR会議で、Brukerは世界初の高分解能1.3 GHz NMRの開発・試験成功を発表しました。 磁場は30.5テスラ、標準ボア（54 mm）を維持したまま、磁石の心臓部に ReBCO（レアアース系バリウム銅酸化物）の高温超伝導（HTS）インサートを組み込んでいるのが核心です。
補足：従来のNMR磁石は低温超伝導（NbTi/Nb₃Sn）線材が主役でしたが、これらは磁場の上限が近く、 30テスラ級では性能が頭打ちになります。より高い磁場に耐えるHTS線材（ReBCO）を内側に重ねることで 上限を押し上げた、というのが技術的なポイントです。
注目すべきは、1.3 GHz磁石が1.2 GHz機と同じ物理寸法・同程度のヘリウム消費を保ち、 漏れ磁場（stray field）半径がわずかに増える程度に収まっている点です。 「最高磁場を更新しつつ設置要件は据え置き」という、実用化を見据えた設計になっています。
Ascend Evo 700／800：高磁場を“普通のラボ”に近づける
ハイエンドの話は遠い世界に聞こえるかもしれませんが、2025年4月にBrukerが発表した Ascend Evo 700／800 MHzマグネットは、むしろ多くのラボに関係します。狙いは 「高磁場へのアクセス拡大」で、具体的な改善幅は次の通りです。
- 軽量化：700 MHzで33%減、800 MHzで20%減
- ヘリウム消費削減：700 MHzで40%減、800 MHzで33%減
- ヘリウム保持期間：Ascend Evo 700で240日、800で180日
- 工場出荷時に最適化されるクライオジェニック・シム技術で、設置現場での調整を削減
ヘリウムは価格高騰・供給不安が続く資源です。補給間隔が半年〜8か月に伸びることは、 ランニングコストと運用負荷の両面で効きます。床荷重や設置スペースの制約があった施設にとっても、 軽量・コンパクト化は導入のハードルを下げます。

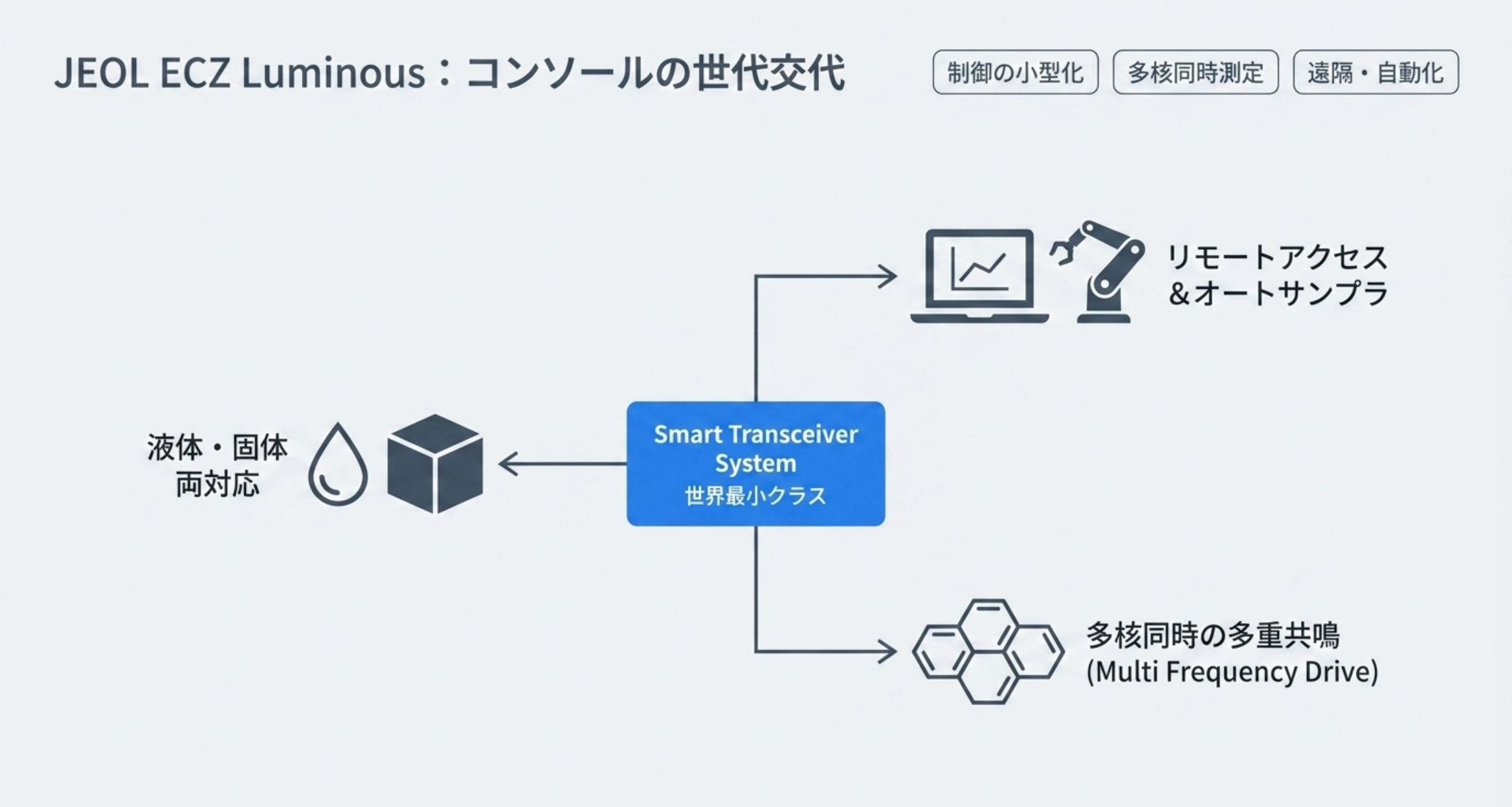

JEOL ECZ Luminous（JNM-ECZLシリーズ）：コンソールの世代交代
国産メーカーのJEOLは、NMRコンソール（分光計の制御・送受信を担う本体）の最新世代として ECZ Luminous（JNM-ECZLシリーズ）を展開しています。磁石の磁場値を競うというより、 エレクトロニクスと運用性で進化した機種です。
- Smart Transceiver System：高速・高精度のデジタル高周波制御回路を高集積化し、 本体の小型化と信頼性向上を両立（“世界最小クラスのシャーシ”を謳う）。
- Multi Frequency Drive System：標準構成で多核同時の多重共鳴測定に対応。
- 液体・固体の両対応＋リモートアクセス：ネットワーク経由で複数オペレーターが 干渉せず同時に使え、オートサンプルチェンジャーと組み合わせれば連続自動測定が可能。
「磁場を上げる」だけでなく、装置を小さく・賢く・共用しやすくする方向の進化で、 ルーチン分析や共用設備での稼働率を上げたい現場に向いた設計です。

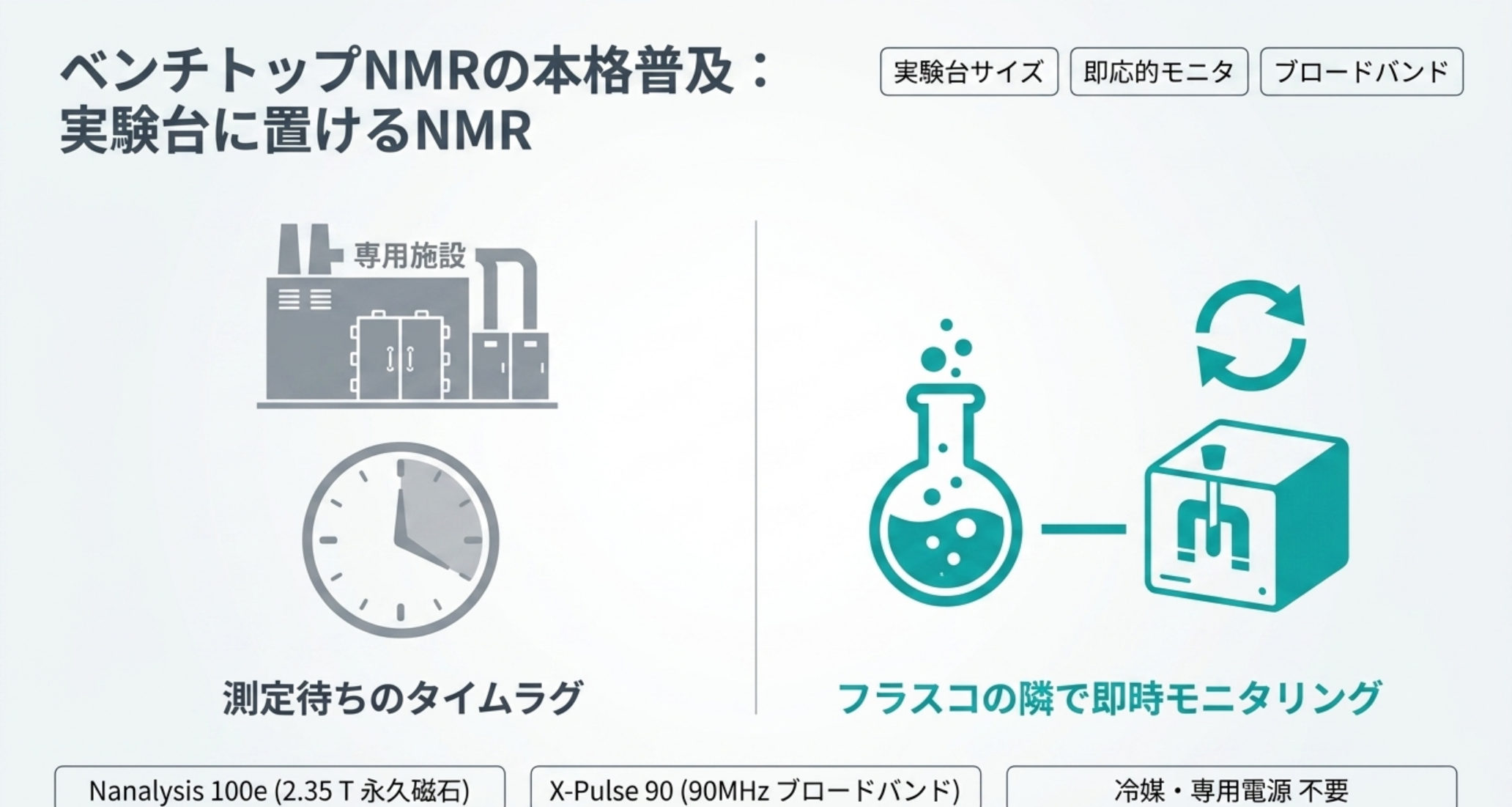

ベンチトップNMRの本格普及：実験台に置けるNMR
ここ数年でもっとも裾野が広がっているのがベンチトップNMRです。永久磁石を使い、 液体ヘリウム不要・電源コンセントで動く、文字どおり実験台に載るサイズの装置群です。
Oxford Instruments X-Pulse シリーズ
Oxford Instrumentsの X-Pulse は、60 MHzの高分解能ベンチトップ機として登場し、 「世界初のブロードバンド多核ベンチトップNMR」を打ち出しました。さらに上位の X-Pulse 90（90 MHz）では、ベンチトップとして初めて90 MHzでブロードバンド多核測定を実現しています。
補足：「ブロードバンド多核」とは、¹H や ¹⁹F だけでなく ¹³C・³¹P など幅広い核種を 1台で測れること。従来のベンチトップ機は対象核が限られがちでしたが、研究用途に近い柔軟さが 卓上で得られるようになりました。
Nanalysis（NMR60／100、100e）
Nanalysisは 60 MHz（Nanalysis-60 / 60Teach） と 100 MHz（Nanalysis-100） をそろえ、 QA/QC・プロセス開発・反応モニタリングなど実務用途に広く使われています。 100e は約2.35テスラの永久磁石（¹H で100 MHz相当）を採用したモデルです。 コンパクトながら、合成反応の進行追跡や原料・製品の同定・純度確認といった 「研究室のすぐ隣」のニーズに応えます。
ベンチトップ機は超高磁場機ほどの感度・分解能はありませんが、設置の手軽さ・低コスト・即応性で ワークフローを変えます。フラスコの隣で反応を追う、製造ラインのQCに組み込む、教育で一人一台触る―― こうした使い方は超高磁場機では成立しません。「最高峰」と「身近さ」は別軸の進化だと捉えると、 両潮流の意味が腑に落ちます。

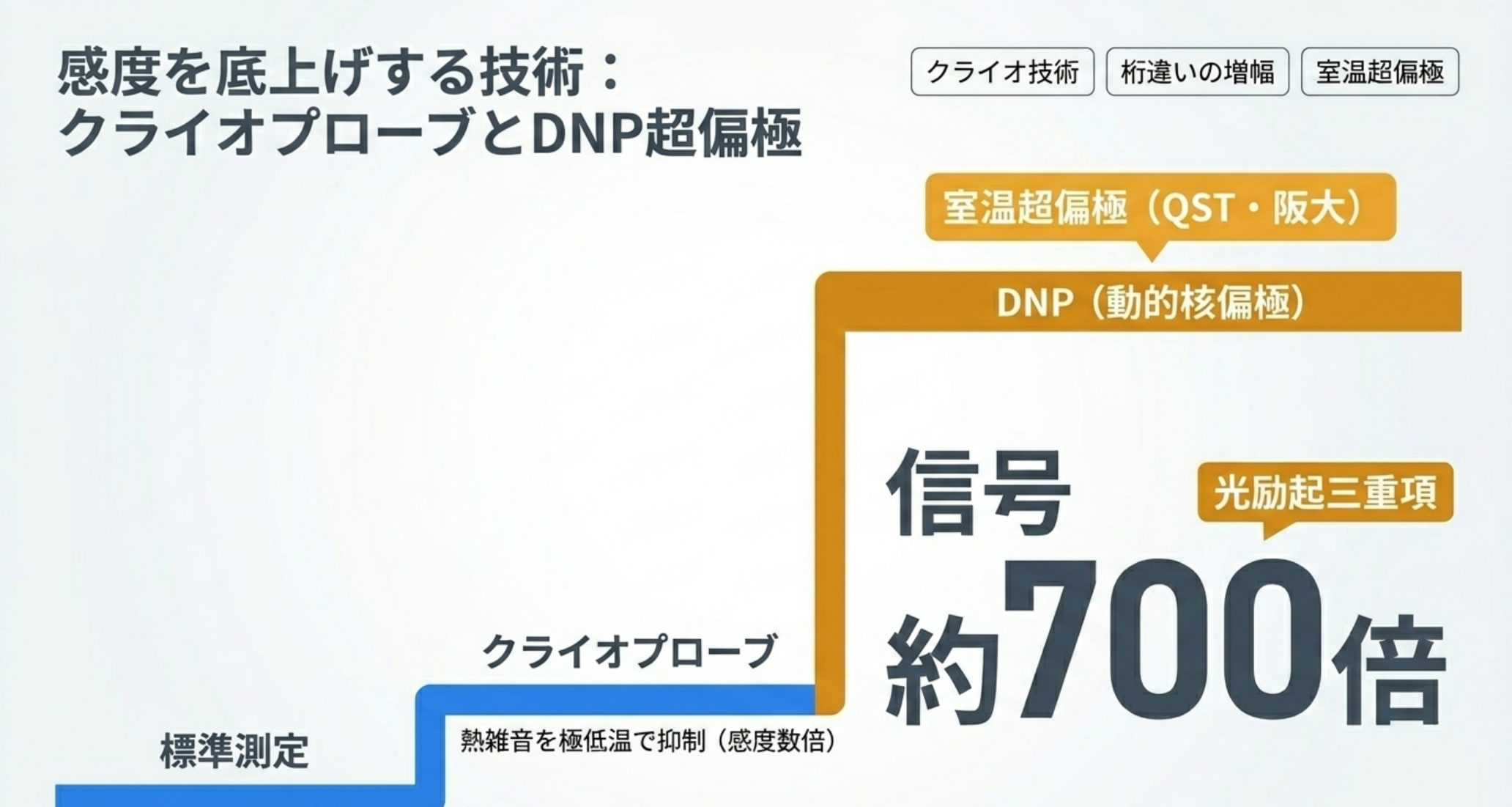

感度を底上げする技術：クライオプローブとDNP超偏極
磁石だけでなく、信号を増やす周辺技術もNMRの最新トピックです。
ここに出てくる倍率を磁場に換算するとどうなるかは0節にまとめました。クライオプローブの「最大5倍」は磁場 2.92 倍ぶん、室温超偏極の 700 倍は 78.8 倍ぶんに相当します。
- クライオプローブ（極低温プローブ）：検出コイルとプリアンプを極低温に冷やして熱雑音を抑え、 感度を数倍に引き上げる技術。同じ磁場でも測定時間を大幅短縮でき、微量・希薄試料に効きます。
- DNP（動的核偏極）／超偏極：電子スピンの大きな偏極を核スピンへ移し、信号を桁違いに増やす手法。 溶解DNP（dissolution DNP）では、超偏極した ¹³C 標識分子を生体に注入し、代謝をリアルタイムで 追う研究が進んでいます（がん治療効果の早期評価など、診断・精密医療への応用が期待されています）。 近年は1回で複数試料・複数核（¹³C/¹H/¹²⁹Xe など）を扱える低温プローブも報告されています。
特に注目は、QST・大阪大学らが2023年に報告した「室温超偏極」です。光励起三重項を使うDNPにより、 従来は−270℃以下が必要だった超偏極を室温で実現し、信号を約700倍に増大させて 創薬NMR手法に道を開きました。装置・運用コストの大幅低減につながる成果で、 「超偏極をもっと身近に」という流れを象徴しています。

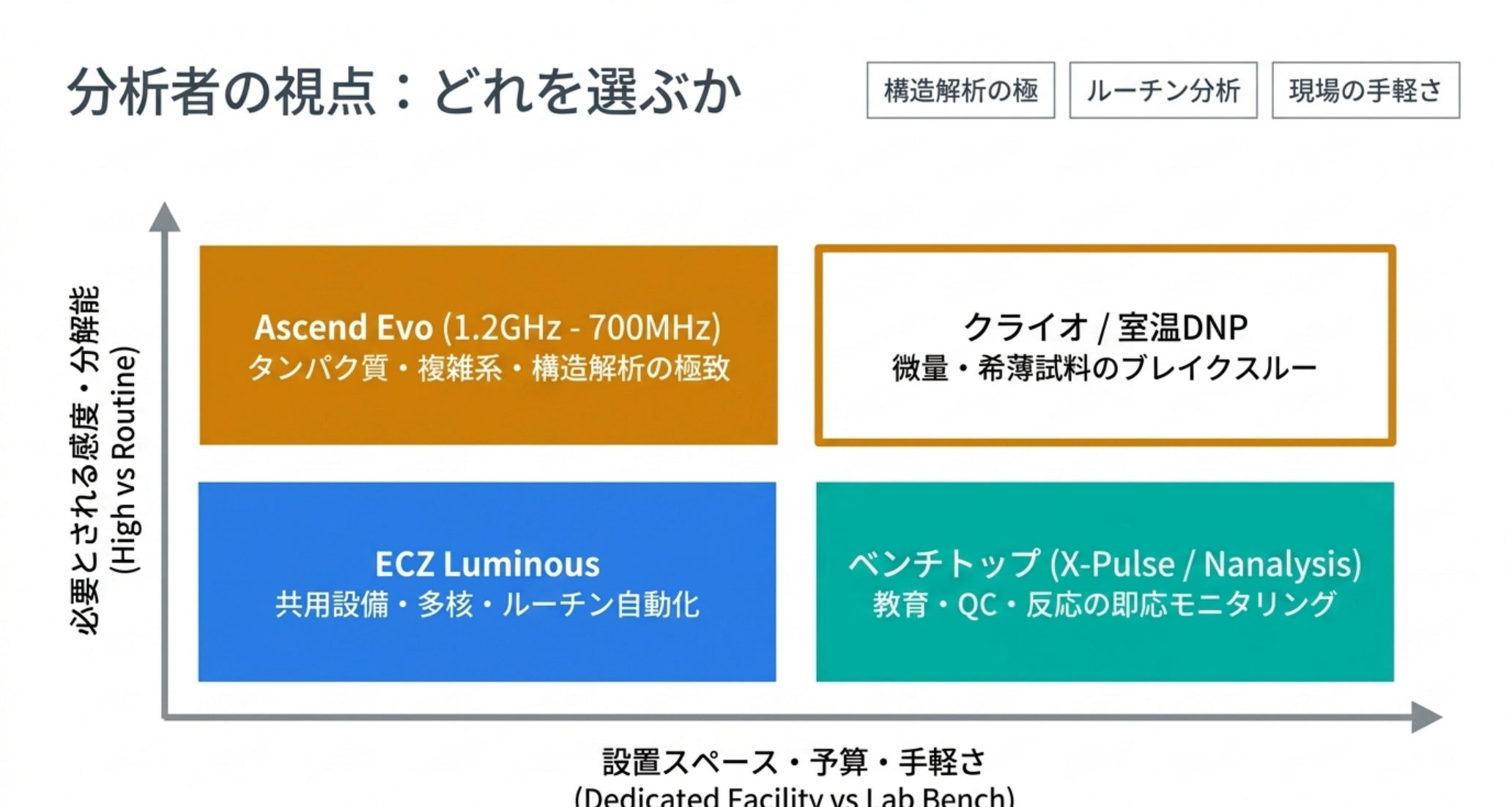

分析者の視点：どれを選ぶか
最後に、現場目線で整理します。
- 構造解析の限界に挑む／タンパク質・複雑系：800 MHz〜1.2 GHz級。Ascend Evoは ヘリウム・設置要件を抑えつつ高磁場を狙える現実解。
- 共用設備・ルーチンの自動化／多核：JEOL ECZ Luminousのような、運用性・リモート・自動化重視のコンソール世代。
- 反応モニタリング・QC・教育／設置の手軽さ：Oxford X-Pulse、Nanalysisなどのベンチトップ。 多核が要るならブロードバンド対応機（X-Pulse 90 など）。
- 微量・希薄試料の感度が課題：磁場を上げる前に、クライオプローブや（用途が合えば）超偏極の検討を。
「最高磁場」と「身近さ」、そして「感度向上技術」。この3つの軸で自分の課題を当てはめると、 最新機器の選択肢が整理しやすくなります。
そのうえで0節の結論を重ねてください。感度は後から買えますが、分散は磁石でしか買えません。 「ピークが重なって読めない」が課題なら磁場を上げるしかなく、「信号が弱くて時間がかかる」が課題なら、磁場を上げるのは最も割に合わない選択肢です（1.2→1.3 GHz で 1.13 倍、クライオプローブなら 3〜5 倍）。
まとめ
- NMRの最新潮流は超高磁場（1.2→1.3 GHz）とベンチトップ（60〜100 MHz）の両極化。
- Brukerは世界初の1.3 GHz（30.5 T, ReBCO HTSインサート）を発表、量産1.2 GHzは各国へ展開。 Ascend Evo 700/800は軽量化・ヘリウム削減で高磁場を導入しやすくした。
- JEOL ECZ Luminousはコンソールの小型化・多核・リモート/自動化で運用性を高めた世代。
- ベンチトップは Oxford X-Pulse（ブロードバンド多核） と Nanalysis が普及を牽引。
- クライオプローブ・DNP超偏極（室温超偏極で約700倍など）が感度の地図を塗り替えつつある。
次回以降の記事では、各機種の応用例（反応モニタリングの実例、タンパク質構造解析、固体NMR材料分析など）を 個別に掘り下げていく予定です。
未確認・限界
- 0 節の換算は「同じ核・同じ試料・同じ測定」での理論比較です。 S/N ∝ B₀^(3/2) は理想化された関係で、実機ではプローブ設計・電子回路・試料の誘電損失によって変わります。ベンチトップ領域では理論値の約 6 割しか出ていない実測例もあります（ベンチトップNMRの選び方 5 節）。カタログの磁場から感度を推定してはいけません。
- クライオプローブの「最大 5 倍」は Bruker の表現で、条件は明示されていません。 Cornell の施設が書く「約 300 %」とは倍率が異なります。核種（¹H か X 核か）、試料の塩濃度、プローブ型で実際の利得は変わります。0 節の等価磁場は「その倍率が出たとき」の換算です。
- 超偏極の 700 倍は、平衡状態の感度比ではありません。 超偏極は非平衡状態を作る手法で、偏極は緩和とともに失われます。繰り返し測定・定量・長時間の多次元測定に同じ倍率が使えるわけではなく、対象分子・標識・実験系に強く依存します。等価磁場 47 GHz は「その一回の信号強度を磁場で得ようとしたら」という意味であり、超偏極機が 47 GHz 機の代わりになるという意味ではありません。
- 分散の議論は線幅が Hz 単位で一定という前提を置いています。 実際には高磁場ほど化学シフト異方性による緩和が効き、大きな分子では線幅が広がります。タンパク質で超高磁場が効くのは TROSY など、この効果を利用する測定法と組み合わせたときです。本記事ではそこまで扱っていません。
- 価格・設置コストは本記事では扱っていません。 「感度は後から買える」と書いていますが、クライオプローブ自体が高額で、既存機に後付けできるかは機種と設置環境に依存します。
- 1.3 GHz 機は 2025 年時点で開発・試験成功の発表段階です。量産出荷・実際の設置条件・長期安定性についての公開情報は本記事の執筆時点で確認できていません。
- Ascend Evo の「ヘリウム保持 240 日／180 日」は Bruker の公表値で、比較対象となる従来機の保持期間は公表資料から特定できていません。したがって「何回の補給が何回になるか」は本記事では計算していません。
- 各社の最新モデルを網羅した比較ではありません。 本記事は 2025〜2026 年に公表された代表的な機種と技術を、出典が確認できた範囲で整理したものです。
関連記事
- ベンチトップNMRの選び方 ― 磁場を上げるより先に「どの核を測るか」で感度が決まる【2026年版】 ― 0 節で使った S/N ∝ B₀^(3/2) の出典と、ベンチトップ領域での実測との突き合わせ。感度スペックの定義が各社で違う話も。
- NMRの基礎 ― 化学シフトも結合定数も磁場によらないのに、見えるパターンだけが装置で変わる【2026年版】 ― 0 節の「分散」がスペクトルの見え方をどう変えるか。二スピン系の厳密解で、同じ試料を磁場を変えて測ったときに何が起きるかを扱っています。
- 【徹底解説】固体NMRの最新応用例 ― 高速MAS・DNPの原理から電池・医薬・タンパク質・MOFまで ― DNP 増感と超高速 MAS。0 節の「感度を別の軸で買う」の固体版。
- ベンチトップNMRの最新応用事例 ― 反応モニタリング・qNMR・ラボオンチップ超偏極まで ― 60〜100 MHz 機が実際に何をこなしているか。
- フローNMRによる反応モニタリング実装ガイド ― 停止流/連続流・PULCON定量・SHARPER ― ベンチトップ機の代表的な使い道。感度が足りないときの打ち手も。
- 定量NMR(qNMR)入門 ― 両脇の小さなピークを数え忘れると、それだけで 1.1 % ずれる【2026年版】 ― 装置の感度が定量の不確かさにどう効くか。
- NMR試料調製と重溶媒 ― 同じ「99.8 %」のラベルでも、溶媒に残る水素の量は 7 倍ちがう【2026年版】 ― どんな高磁場機でも、試料調製の失敗は取り返せません。
- NMRのトラブルシューティング ― 安定させるはずのロックが、信号が弱いと自分で磁場ノイズを作る【2026年版】 ― 感度が出ないときに、磁場を疑う前に見る場所。
- 2D-NMRの読み方 ― HMBC の相関が「無い」ことは、結合が無いことの証拠にならない【2026年版】 ― 高磁場と高感度が最も効く多次元測定の読み方。
出典
- Bruker「NMR Magnets｜Superconducting Magnets（Ascend）」 — https://www.bruker.com/en/products-and-solutions/mr/nmr/ascend-nmr-magnets.html
- Bruker IR「Bruker Announces First-of-a-kind 1.3 GHz High-Resolution NMR System」(2025) — https://ir.bruker.com/press-releases/press-release-details/2025/Bruker-Announces-First-of-a-kind-1-3-GHz-High-Resolution-NMR-System/default.aspx
- Bruker News「Bruker Introduces Innovative Ascend Evo 700 and 800 Magnets」(2025-04) — https://www.bruker.com/en/news-and-events/news/2025/bruker-introduces-innovative-ascend-evo-700-and-800-magnets.html
- Bruker News「Successful Acceptance of 1.2 GHz NMR Spectrometer at University of Warwick」(2025) — https://www.bruker.com/en/news-and-events/news/2025/bruker-announces-successful-acceptance-of-1-2-ghz-nmr-spectrometer-at-university-of-warwick.html
- JEOL「JNM-ECZL series ECZ Luminous™ NMR Spectrometer」製品ページ — https://www.jeol.com/products/scientific/nmr/JNM-ECZL.php
- Oxford Instruments「X-Pulse benchtop NMR」 — https://nmr.oxinst.com/x-pulse ／「X-Pulse 90」 — https://nmr.oxinst.com/x-pulse-90
- Nanalysis「100e benchtop NMR」 — https://www.nanalysis.com/100mhz
-
QST/量子科学技術研究開発機構「量子技術『室温超偏極』で創薬へ大きく前進」(2023) — https://www.qst.go.jp/site/q-leap/press230707.html ／ 大阪大学 ResOU(2023) — https://resou.osaka-u.ac.jp/ja/research/2023/20230704_2
-
Bruker「Cryogenic Probes（CryoProbe）」製品ページ（「signal-to-noise-ratio enhancement of up to a factor of five」） — https://www.bruker.com/en/products-and-solutions/mr/nmr/cryoprobes.html
- Cornell University NMR Facility「What is a cryoprobe?」（「~300% increase in the signal-to-noise ratio」「same signal to noise ratio in 1/4th to 1/9th the time」） — https://nmr.chem.cornell.edu/about/nmr-instrumentation/what-is-a-cryoprobe/
注記：磁場値・削減率・保持期間などの数値は上記メーカー発表時点のもの。導入検討の際は最新のメーカー公式資料・仕様書で必ず再確認してください。
