DSC（示差走査熱量測定）の曲線を開いたとき、まず目に入るのは融解や結晶化のピークです。大きく、鋭く、面積も測れる。ところが、その材料を「何℃まで使えるか」を決めているのは、たいていピークではなく、ベースラインがわずかに階段状にずれるだけの段差——ガラス転移（Tg）のほうです。
そして厄介なことに、この段差は簡単に消えます。昇温速度を落とせば小さくなり、試料量を減らせばさらに小さくなり、装置のベースラインが曲がっていればその曲がりに紛れてしまう。ピークは多少条件が悪くても残りますが、段差は残りません。
この非対称は、分析者の気のせいではありません。ピークと段差は、そもそも同じ式の別々の項から来ています。TA Instruments が製品ブローシャに載せている DSC の基本式は次のとおりです。
q ＝ Cp (dT/dt) ＋ f (T,t)
where: q = sample heat flow, Cp = sample specific heat capacity, dT/dt = heating rate, and f(T,t) = kinetic response at a specific temperature, time.
第 1 項が熱容量の成分、第 2 項が速度論の成分です。同じブローシャは続けて、ガラス転移は第 1 項に含まれると明記しています。
The heat capacity component of the equation, Cp (dT/dt), will express the specific heat capacity and changes in the heat capacity; this includes the glass transition observed in amorphous and semi-crystalline materials.
つまり Tg の段差の高さは、昇温速度 dT/dt に比例します。一方、蒸発・硬化反応・結晶化・変性・分解は第 2 項（速度論）に現れ、融解は潜熱なので両方の和として表れる、と同資料は書いています。段差とピークが条件に対して違う振る舞いをするのは、この式の構造そのものが理由です。
本記事は熱分析の俯瞰記事の続編として、DSC を一段深く掘り下げます。装置の方式・補正技術・読み方を扱いますが、通底するのは「段差をどう残すか」という一点です。
この記事の読み方
- 現場の分析者・研究者の方：方式の選び方（熱流束型/入力補償型）、ベースライン補正技術、サーモグラムの5イベントの読み方、測定の勘所を中心に。精度と再現性を上げる視点で書いています。装置の仕様表と自分の試料を突き合わせたい方は「方式の違いは、仕様表のどこに出るか」の節へ。
- 入門者の方：専門用語は初出時に補足しています。まず「DSCの2つの方式」と「サーモグラムの読み方」を押さえれば、DSCデータの全体像がつかめます。
- 段差が見えなくて困っている方：冒頭の式と「5つの主要イベント」の表、そして仕様表の節を順に読んでください。多くの場合、装置の性能ではなく昇温速度と試料量の設定で決まります。
用語補足：サーモグラム とは、横軸に温度（または時間）、縦軸に熱流をとった DSC の測定曲線のこと。ピークや段差として相転移・反応が現れる。
DSCの2つの方式——熱流束型 vs 入力補償型
DSC には大きく2方式があり、得意分野が異なります。目的に応じて使い分けるのがプロの仕事です。

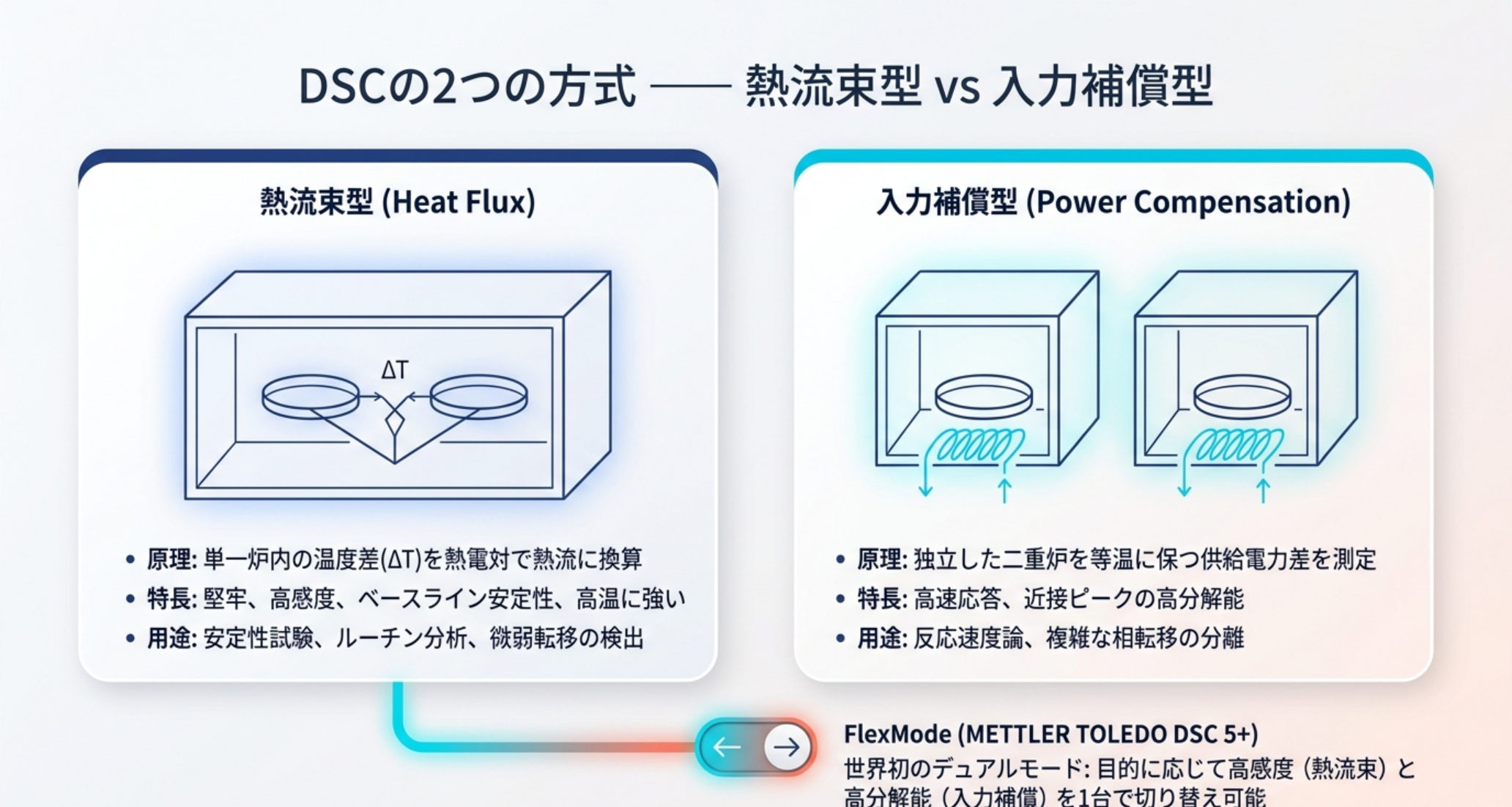

| 比較項目 | 熱流束型（Heat Flux） | 入力補償型（Power Compensation） |
|---|---|---|
| 炉の構造 | 単一炉に試料と基準物質を配置 | 試料・基準それぞれに独立した微小炉（二重炉） |
| 測定原理 | 両者の温度差(ΔT)を熱電対で検出し熱流に換算 | 両者を等温に保つための供給電力差を測定 |
| 長所 | 構造が堅牢でベースライン安定性に優れ、高感度・高温に強い | 応答が速く、近接ピークの分離（高分解能）に優れる |
| 短所 | 応答は入力補償型ほど速くない | 感度は熱流束型よりやや低い |
| 向く用途 | 安定性試験・ルーチン分析、微弱な転移の検出 | 反応速度論・近接した相転移の分離が必要な研究 |
入力補償型は古典的に PerkinElmer の二重炉方式（DSC 8000/8500 系）が代表で、独立した低熱容量の炉により熱流を直接測れるため応答が速く、速度論研究に向きます。一方、市販DSCの多くは堅牢で高感度な熱流束型です。
注目すべきは、両者を1台で切り替えられる装置が登場している点です。METTLER TOLEDO の DSC 5+ は FlexMode により、高分解能が欲しいときは入力補償モード、高感度が欲しいときは熱流束モードを選べる「世界初のデュアルモードDSC」を実現しています（MMS 1 セラミックセンサー、MultiSTAR は136熱電対）。
データの質を決めるベースライン補正
微小な転移や正確な比熱を議論するには、装置由来の熱抵抗・熱容量の影響をどう排除するかが鍵になります。

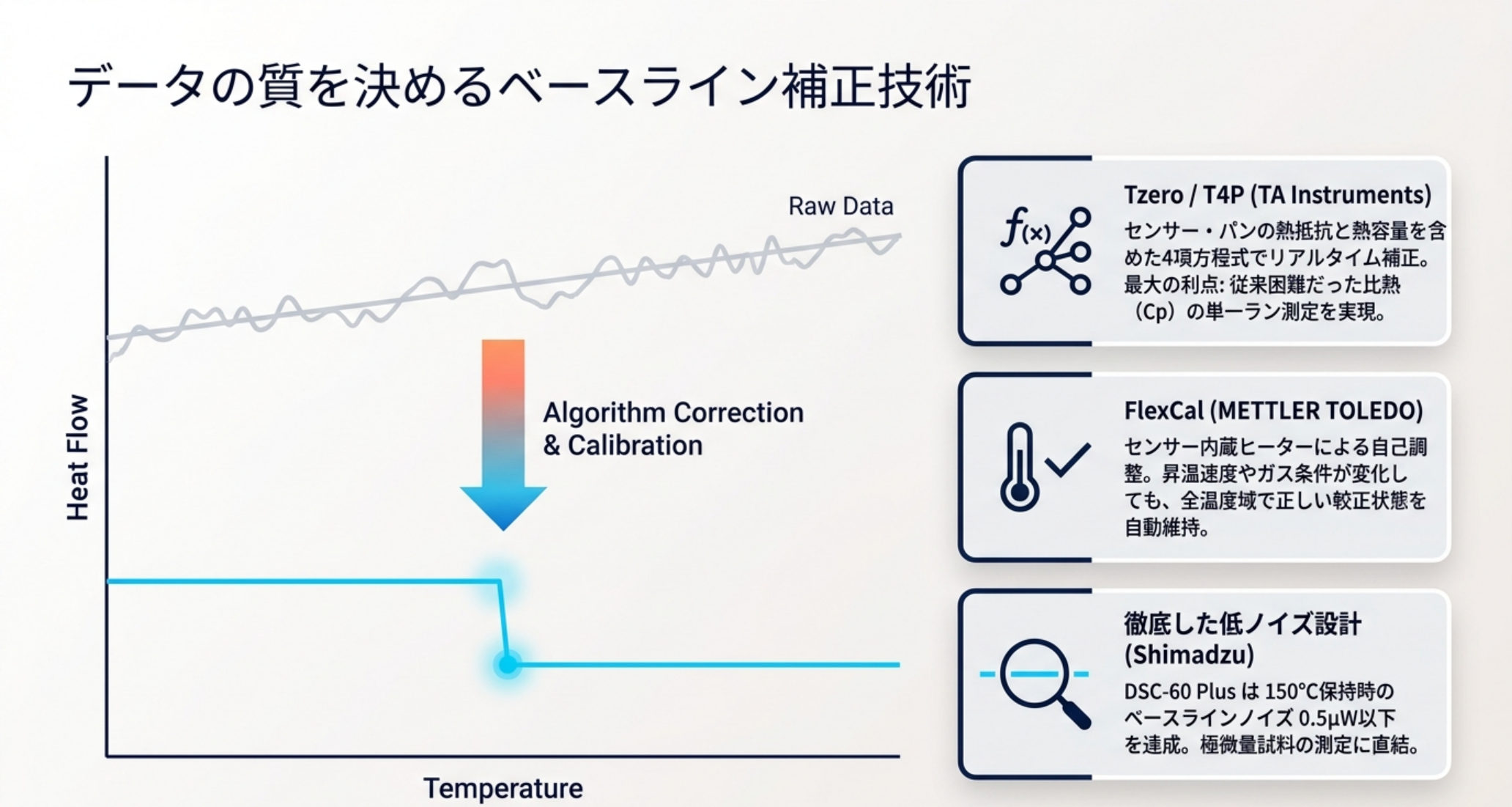

- Tzero / T4P（TA Instruments）：センサーの熱抵抗・熱容量、さらにパン（容器）の寄与まで含めた4項の熱流方程式でリアルタイムに熱流を求める技術。比熱（Cp）を単一ランで測定できる点が特徴で、Discovery DSC 2500 は「市場で最も平坦なベースライン」を謳います。従来の数学的なベースライン差し引きに頼らずに済むのが利点です。
- FlexCal（METTLER TOLEDO）：センサー内蔵ヒーターによる自己調整で、昇温速度やガス条件が変わっても全温度域で正しく較正された状態を保ち、調整の手間と時間を削減します。
- 低ノイズ設計：Shimadzu DSC-60 Plus は 150℃保持時のベースラインノイズ 0.5µW以下を達成。極微量試料の微弱な転移を議論する際の優位点になります。
サーモグラムの読み方——5つの主要イベント
DSC曲線から読み取れる代表的な事象と、解釈の勘所です。

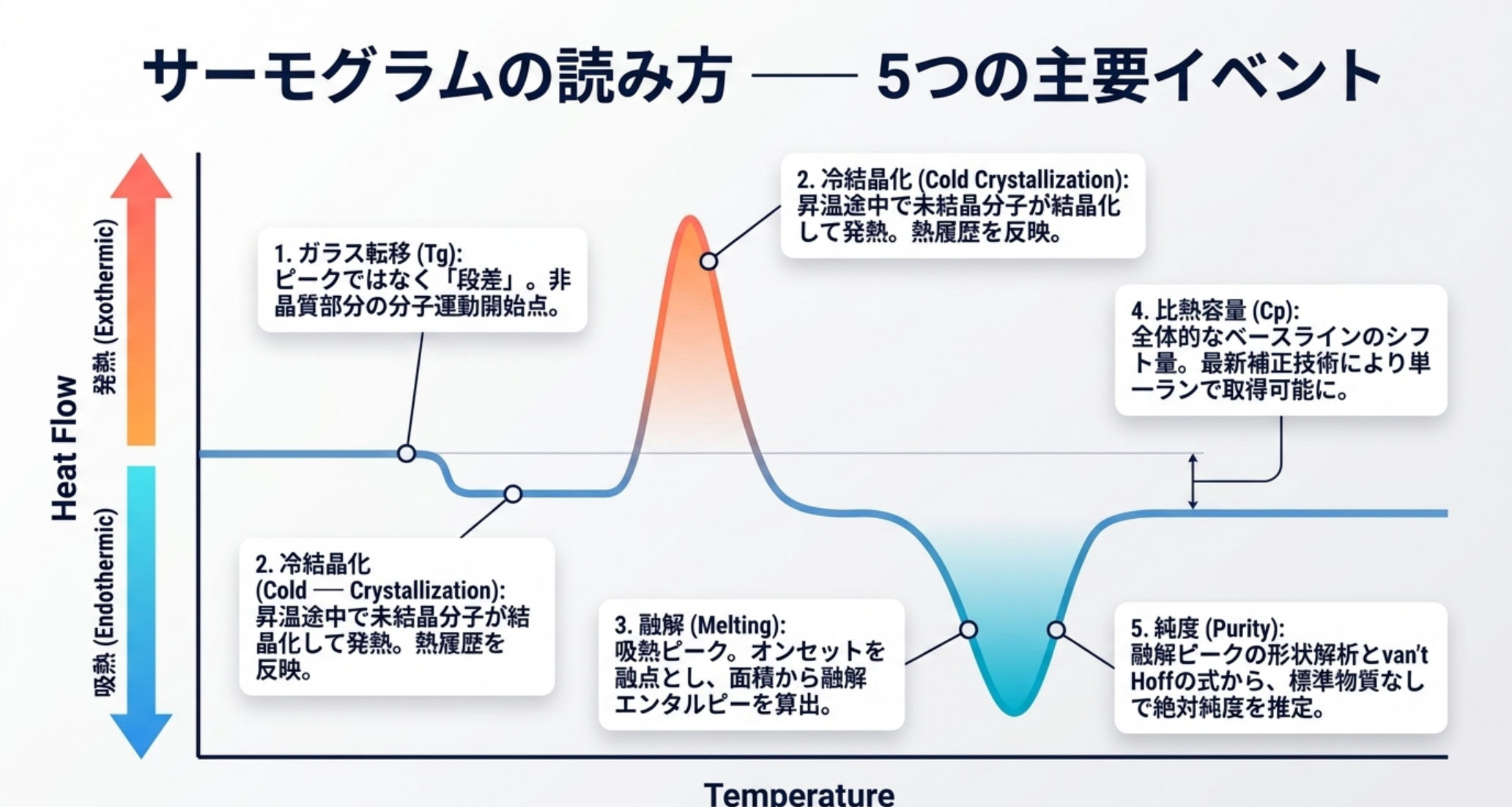

- ガラス転移（Tg）：比熱の変化による階段状のベースラインシフトとして現れる。ピークではなく「段差」である点に注意。非晶質部分の分子運動が動き出す温度で、材料の使用温度上限の目安になる。
- 融解（Melting）：吸熱ピーク。立ち上がり（オンセット）温度を融点とし、ピーク面積から融解エンタルピーを求める。
- 結晶化（Crystallization）：発熱ピーク。冷却時の結晶化に加え、昇温時に現れる「冷結晶化」は試料の成形・熱履歴を反映する。
- 比熱容量（Cp）：従来は複数回のランが必要だったが、前述のT4Pでは単一ランで取得できる。材料の熱設計に直結する基礎物性。
- 純度（Purity）：融解ピークの形状解析から、van't Hoff の式に基づき標準物質なしで絶対純度を推定できる（医薬品などの品質評価で活用）。
用語補足：冷結晶化 とは、昇温の途中で未結晶の分子が結晶化して発熱する現象。急冷で固まった非晶質試料を温め直すと観測されやすい。
冒頭の式に戻って、この 5 つがどちらの項から来ているかを整理すると、条件を変えたときの振る舞いの違いが説明できます。
| 事象 | 曲線での見え方 | 式のどの項か | 昇温速度を落とすと |
|---|---|---|---|
| ガラス転移（Tg） | 段差 | 第1項 Cp(dT/dt) | 高さがそのまま比例して小さくなる |
| 比熱容量（Cp） | 段差量 | 第1項 Cp(dT/dt) | 同上 |
| 結晶化・冷結晶化 | 発熱ピーク | 第2項 f(T,t) | ピーク位置が低温側へ動く |
| 硬化・分解・蒸発 | 発熱/吸熱ピーク | 第2項 f(T,t) | 同上 |
| 融解 | 吸熱ピーク | 両項の和（潜熱） | 面積（エンタルピー）は保存される |
第 1 項は昇温速度に比例するので、遅く測ると段差は文字どおり縮みます。一方ピークは、遅く測っても面積は残ります。「ゆっくり丁寧に測ったのに Tg だけ見えなくなった」という現象は、装置の不調ではなく式のとおりの結果です。
段差の高さは、具体的には次で見積もれます（筆者の計算。詳細は熱分析装置の選び方の 7 節）。
熱流ステップ ΔP ＝ ΔCp × 試料質量 × 昇温速度
汎用の非晶性樹脂（ΔCp を 0.25 J/(g·K) と置く）を 10 mg・10 ℃/min で測れば約 420 µW ですが、同じ試料を 2 ℃/min にすると約 83 µW、樹脂分が 10 % しかない複合材なら 約 8 µW まで落ちます。この数字を、次節の装置のベースライン性能と突き合わせてください。
方式の違いは、仕様表のどこに出るか
前節で見積もった段差の高さ（樹脂 100 % で約 420 µW、樹脂分 10 % の複合材で約 42 µW、それを 2 ℃/min にすると約 8 µW）は、装置のベースライン平坦性と同じ単位で比べられます。TA Instruments の Discovery DSC ブローシャに載っている 3 機種の仕様は次のとおりです。
| 項目 | DSC 25 | DSC 250 | DSC 2500 |
|---|---|---|---|
| ベースライン平坦性（-50〜300 ℃）[1] | <100 µW | ≤10 µW | ≤5 µW |
| ベースライン繰り返し性（-50〜300 ℃） | <40 µW | <20 µW | <10 µW |
| 温度確度 | ±0.1 ℃ | ±0.05 ℃ | ±0.025 ℃ |
| 温度精密さ | ±0.01 ℃ | ±0.008 ℃ | ±0.005 ℃ |
| エンタルピー精密さ | ±0.1 % | ±0.08 % | ±0.04 % |
| Tzero 熱流 / advanced Tzero（T4P） | —／— | ●／— | ●／● |
（TA Instruments 製品ブローシャの Specifications 節より抜粋。訳は筆者。脚注 [1] は原文で No baseline subtractions＝ベースライン差し引きなし）
樹脂分 10 % の複合材を 10 ℃/min で測ったときの約 42 µW は、DSC 25 のベースライン平坦性 <100 µW を下回ります。段差が装置の曲がりより小さいので、原理的に読み取れません。DSC 250（≤10 µW）なら 4 倍、DSC 2500（≤5 µW）なら 8 倍の余裕がある、という関係になります。
ここで効いてくるのが、前節までに見た Tzero / T4P です。同ブローシャは、その前提をこう説明しています。
Traditionally, DSC heat flow measurements have been based on the principle that ASSUMES contributions by the sample and reference sensors to the total measured heat flow simply cancel each other out. If this assumption was true, all DSCs would have perfectly flat baselines. In reality, they do not.
（従来の DSC の熱流測定は、試料側と基準側のセンサーの寄与が互いに打ち消し合うという仮定に基づいてきた。もしこの仮定が正しければ、すべての DSC は完全に平坦なベースラインを持つはずである。現実にはそうではない。訳は筆者）
熱流束型の DSC が直接測っているのは、試料側と基準側の温度差です。そこから熱流を得るには、センサーの熱抵抗と熱容量が両側で等しいと仮定して差し引く必要がある。Tzero はその抵抗と熱容量を実測して 4 項の熱流方程式に入れ、T4P ではさらにパンの寄与まで含める、という筋書きになります。ベースライン平坦性の 20 倍の差（<100 µW と ≤5 µW）は、この補正を積んでいるかどうかの差でもあります。
⚠️ ただし「市場で最も平坦」「競合設計より優れる」といった評価はメーカー自身の主張です。本記事が原典から採用したのは、上表の数値と、補正の原理についての記述までです。他社の同型の主張と横並びで比べる場合は、各社が同じ条件（温度範囲・ベースライン差し引きの有無）で書いているかを必ず確認してください。カタログの項目が各社で揃っていない問題は熱分析装置の選び方の 5 節で扱いました。
測定の勘所——失敗しないための3因子
正確なデータは正しい実験設計から生まれます。

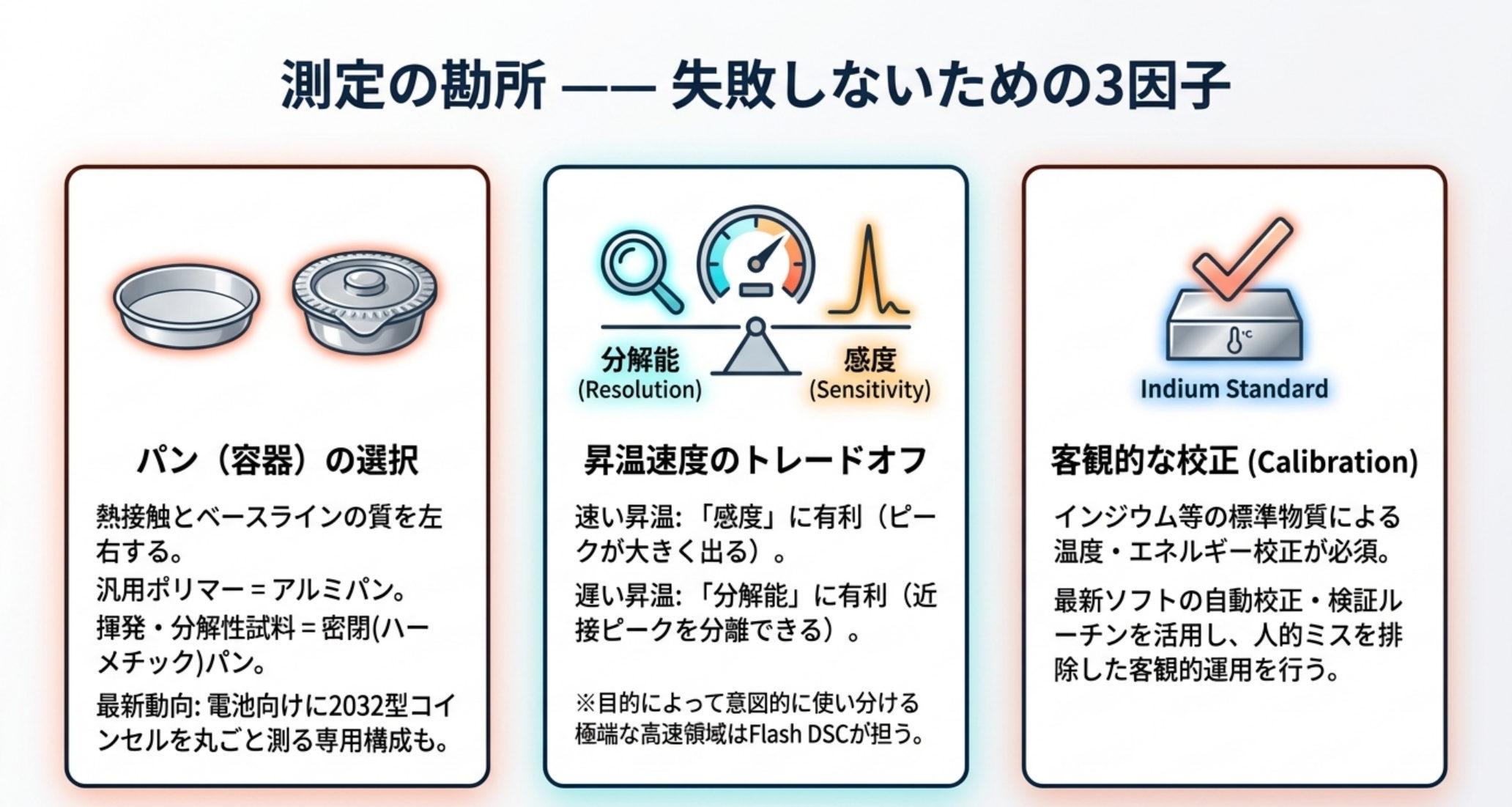

- パン（容器）の選択：一般的なポリマーはアルミパン、揮発・分解しやすい試料は密閉（ハーメチック）パンを使う。容器の選択は熱接触とベースラインに直結する。電池分野では、2032型コインセルを分解せず丸ごと測る専用構成も登場している。
- 昇温速度の使い分け：速い昇温は感度に有利だが、近接ピークの分解能は低下する。逆に遅い昇温は分解能に有利。感度と分解能は同じつまみを逆向きに回す操作なので、両方を同時に良くすることはできない。目的（感度重視か分解能重視か）で選ぶ。極端な高速領域は後述の Flash DSC が担う。 なお、この「感度」の内訳は事象によって違う。Tg などの段差は第 1 項 Cp(dT/dt) なので昇温速度にそのまま比例して大きくなるが、融解の吸熱ピークは面積（エンタルピー）が保存されるので、速く測っても総量は増えない（ピークが高く狭くなるだけ）。段差が見えないときに昇温速度を上げるのは有効で、ピークが見えないときに上げても本質的な改善にはならない。
- 校正（Calibration）：インジウム等の標準物質による温度・エネルギー校正が基本。最新ソフトウェア（TA の TRIOS、NETZSCH の Proteus など）は自動校正・検証ルーチンを備え、人的ミスを抑えた客観的運用を支援する。
標準DSCの限界を超える技術——MDSCとFlash DSC

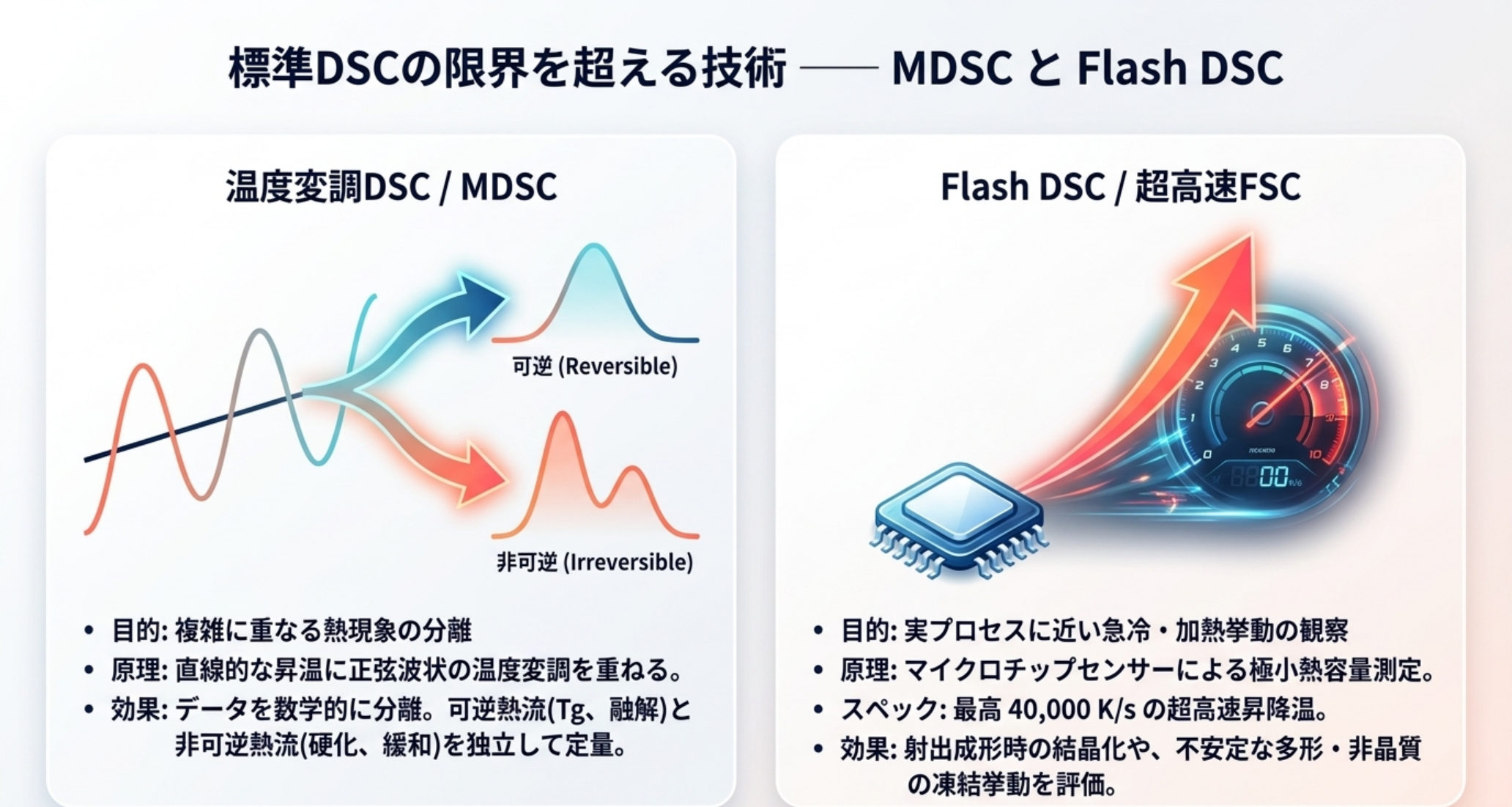

- 温度変調DSC（MDSC / TM-DSC）：直線的な昇温に正弦波状の温度変調を重ね、可逆熱流（Tg・融解）と非可逆熱流（硬化・緩和・蒸発）を数学的に分離する。Tg とエンタルピー緩和が重なって判別しにくいケースでも、両者を分けて定量できる。
- Flash DSC（超高速FSC）：マイクロチップセンサーにより極めて速い昇降温を実現する手法。METTLER TOLEDO の Flash DSC は 1〜40,000 K/s に達し、射出成形のような実プロセスに近い急冷下の結晶化や、極めて不安定な多形・非晶質の凍結挙動を評価できる（通常DSCの最高昇温は 300 K/min 程度）。
応用最前線

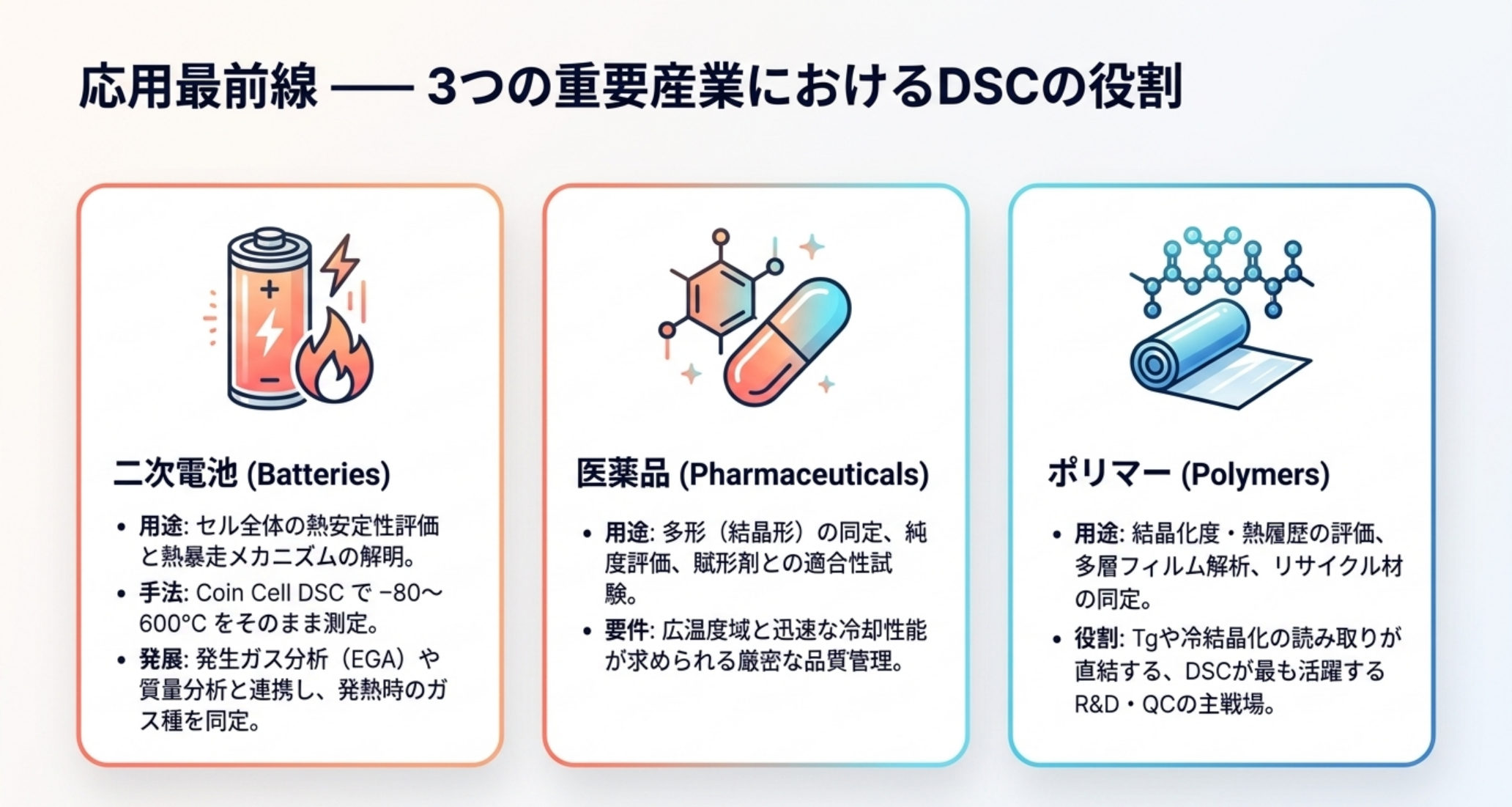

- 二次電池：熱分析の俯瞰記事でも触れた Coin Cell DSC（TA Instruments）は、−80〜600℃でコインセル全体の熱安定性を評価し、発生ガス分析（EGA）や電気化学測定と組み合わせて熱暴走の機構解明に使われる。質量分析と連携する EGA はガス種同定の要となる。
- 医薬品：多形（結晶形）の同定や賦形剤との適合性試験に DSC は不可欠。PerkinElmer の Pyris DSC 9（−180〜750℃）など、広温度域と迅速な冷却性能を持つ機種が用いられる。
- ポリマー：結晶化度・熱履歴の評価、リサイクル材の同定、多層フィルムの解析など、品質管理から研究開発まで最も活躍する領域。
まとめ
- DSC 曲線で目立つのはピークだが、材料の使用温度上限を決めているのはガラス転移の段差のほうである。そして段差のほうが圧倒的に消えやすい。
- 両者が違う振る舞いをするのは、熱流の式 q ＝ Cp(dT/dt) ＋ f(T,t) の別々の項から来ているからである。Tg と比熱は第 1 項なので昇温速度に比例し、結晶化・硬化・分解は第 2 項、融解は両項の和（面積は保存される）。
- したがって 段差が見えないときに昇温速度や試料量を上げるのは正しい対処で、ピークが見えないときに同じことをしても本質的な改善にはならない。
- 段差の高さは ΔP ＝ ΔCp × 試料質量 × 昇温速度 で µW に換算でき、装置のベースライン平坦性と同じ単位で比較できる。樹脂分 10 % の複合材を 10 mg・10 ℃/min で測ると約 42 µW で、これはエントリー機の平坦性 <100 µW を下回る。
- 熱流束型が直接測っているのは温度差であり、熱流はそこから換算した値である。「試料側と基準側の寄与が打ち消し合う」という仮定を、Tzero/T4P は実測に置き換える。仕様表のベースライン平坦性の差（<100 µW と ≤5 µW＝20 倍）は、その補正の有無を映している。
- そのうえで、方式（熱流束型/入力補償型、両対応の FlexMode）、補正技術、パン・昇温速度・校正の勘所を押さえ、MDSC・Flash DSC を引き出しに持てば、重なり合う現象や超高速プロセスまで射程に入る。「熱を測る装置」を「物質の内部を観る道具」へと引き上げるのは、最終的には分析者の設計と読みの力である。
未確認・限界
- 本記事が引用したメーカー資料の評価的な表現は採用していない。「市場で最も平坦」「競合設計より優れる」といった記述はメーカー自身の主張であり、第三者による横並びの検証結果を確認できていない。原典から採ったのは数値と、補正の原理についての記述までである。
- TA Instruments のブローシャはファイル名に 2016 年を含む。Discovery シリーズの現行仕様は改訂されている可能性があるため、実際の選定時は最新版の仕様書を取り寄せて確認してほしい。
- METTLER TOLEDO の DSC 5+（FlexMode・MultiSTAR 136 熱電対）と Flash DSC の 1〜40,000 K/s、Shimadzu DSC-60 Plus のノイズ 0.5 µW 以下は、いずれも公開ページの記載に基づく。このうち mt.com は筆者の環境から直接取得できず（HTTP 406）、2026-09-11 時点で原文の再確認ができていない。数値そのものは初出時（2026-06-26）に公式ページで確認したものである。
- 段差の高さの計算（約 420 µW / 42 µW / 8 µW）は筆者による概算である。ΔCp = 0.25 J/(g·K) は汎用非晶性樹脂の典型値として置いた仮定値で、実際の材料では 0.2〜0.3 J/(g·K) の幅がある。また、ベースライン平坦性は系統誤差なので、信号との比較は「同じオーダーかどうか」の目安であり、検出限界の厳密な計算ではない。
- 入力補償型の感度・分解能を、熱流束型と同じ条件で比較した数値は掲載していない。両方式を同一条件で比較した一次資料を確認できなかったため、本記事では定性的な記述にとどめた。
用語集
- DSC（示差走査熱量測定）：試料と基準の熱流差を測り、融解・Tg・結晶化・反応熱・比熱を捉える手法。
- 熱流束型：単一炉で温度差から熱流を求める方式。堅牢・高感度。
- 入力補償型：二重炉で供給電力差を測る方式。高速・高分解能（古典的に PerkinElmer が代表）。
- Tzero / T4P：TA Instruments のベースライン補正技術。単一ランで比熱測定が可能。
- ガラス転移（Tg）：非晶質部分がガラス状からゴム状へ移る温度。サーモグラムでは段差として現れる。
- 冷結晶化：昇温途中で起こる結晶化（発熱）。熱履歴を反映する。
- 温度変調DSC（MDSC）：温度変調を重ね、可逆/非可逆熱流を分離する手法。
- Flash DSC（FSC）：チップセンサーで超高速昇降温を行う手法。
- 熱流方程式 q ＝ Cp(dT/dt) ＋ f(T,t)：DSC の熱流を、熱容量の成分と速度論の成分の和として表した基本式。段差は第1項、ピークの多くは第2項に現れる。
- ベースライン平坦性（baseline flatness）：試料なしのときにベースラインがどれだけ曲がるかを示す仕様。系統誤差にあたり、これより小さい段差は読み取れない。
- ベースライン繰り返し性（baseline repeatability）：同じベースライン測定を繰り返したときの一致度。
- 確度と精密さ：確度は真の値からのずれ、精密さは繰り返しのばらつき。仕様表では精密さのほうが 1 桁良い値になるのが普通。
出典
- METTLER TOLEDO「Thermal Analysis System DSC 5+（FlexMode/FlexCal/MultiSTAR）」 https://www.mt.com/us/en/home/products/Laboratory_Analytics_Browse/TA_Family_Browse/ta-instruments/thermal-analysis-system-DSC-5-plus.html
- TA Instruments「Discovery DSC 2500（Tzero / T4P / Fusion Cell）」 https://www.tainstruments.com/dsc-2500/
- University of Wisconsin–Madison「PerkinElmer DSC 8000（入力補償・二重炉方式の解説）」 https://wcnt.wisc.edu/soft-materials-characterization-lab/perkinelmer-differential-scanning-calorimeter-dsc-8000/
- Shimadzu「DSC-60 Plus Series — Specs（ノイズ・温度域）」 https://www.shimadzu.com/an/products/thermal-analysis/differential-scanning-calorimeters/dsc-60-plus-series/spec.html
- PerkinElmer「Pyris TGA 9, DSC 9, STA 9」 https://www.perkinelmer.com/category/pyris-tga-9-dsc-9-sta-9
- The Madison Group「The Power of Modulated DSC (MDSC)」 https://madisongroup.com/white-papers/the-power-of-modulated-dsc-mdsc-part-2/
- TA Instruments「DISCOVER the WORLD'S FINEST line of DIFFERENTIAL SCANNING CALORIMETERS」（Discovery DSC ブローシャ）― 熱流方程式 q ＝ Cp(dT/dt) ＋ f(T,t) とガラス転移が熱容量項に含まれる旨、Tzero Technology の前提（センサー寄与が打ち消し合うという仮定）、DSC 25 / 250 / 2500 の Specifications（ベースライン平坦性・繰り返し性・温度確度・温度精密さ・エンタルピー精密さ、脚注「No baseline subtractions」）。2026-09-11 の加筆で追加。 https://www.tainstruments.com/wp-content/uploads/Discovery-DSC-2016.pdf
関連記事
- 熱分析とは？DSC・TGA・TMA・DMA ― 手法を選ぶとは、何が見えなくなるかを選ぶことである【2026年版】 ― 4手法の全体像。本記事の親記事にあたる。
- 熱分析装置の選び方 ― 分解能 0.1 µg と書いた同じ表に、ベースラインは 25 µg 動くと書いてある【2026年版】 ― 仕様表の読み方。段差を µW に換算して機種を絞る手順は同記事の 7 節。
- 熱分析の校正とトラブルシューティング ― 校正点は 0.0008 ℃ で定義されているのに、返ってくる Tg は条件で 3〜5 ℃ 動く【2026年版】 ― 温度校正と、条件で Tg が動く問題。
- TGA徹底解説 ― 50 ℃/min で測ったほうが、10 ℃/min より分離がよかった【2026年版】 ― 質量側から見た熱分析。分解と吸熱の切り分けに。
- STA・EGA徹底解説 ― 回収された CO₂ は初期質量の 138 %、それでも理論値の 44 % しかない【2026年版】 ― DSC と TGA を同一試料で同時に測る場合の装置工学。
- TMA・DMAの実務 ― Tg は「136 °C（DSC）」のように装置名とセットでしか報告できない【2026年版】 ― 同じ Tg を力学側から測ると別の値が返る話。
- XRD（粉末X線回折）と結晶多形 ― 「何 wt% まで測れるか」は、相ごとに違う【2026年版】 ― 多形同定で DSC と XRD を併用する場面。
2026-09-11 追記：TA Instruments の Discovery DSC ブローシャ全文を取得し、熱流方程式とガラス転移が熱容量項に含まれる旨、Tzero の前提、3 機種の仕様表を原文から引いて加筆した。あわせて記事全体の芯を「ピークと段差の非対称」に整理し、未確認・限界の節を新設した。
